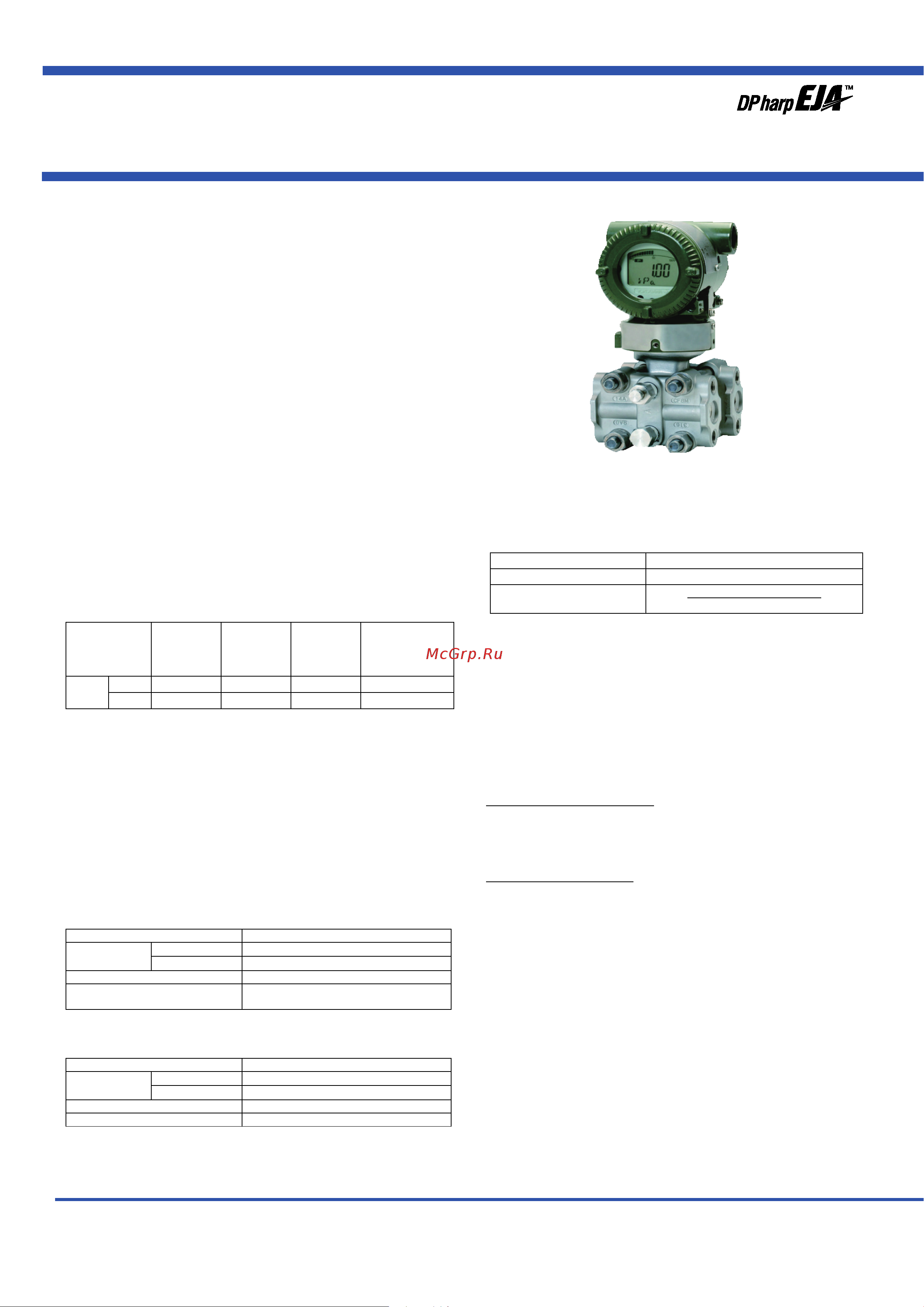

Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва 129090, РОССИЯ
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69
GS 01С31B03-01R
© Авторское право: июнь 2012
13-е издание: июнь 2017
Технические
Характеристики
GS 01C31
B03-01RU
EJA120E
Датчик перепада давления
Высокоэффективный датчик для узкого диапазона перепадов
давления EJA120E имеет монокристаллический кремниевый
резонансный чувствительный элемент и может быть исполь-
зован для измерения расхода жидкости, газа или пара, а также
для измерения уровня жидкости, плотности и давления. Его
выходной сигнал 4–20 мА постоянного тока соответствует
величине измеренного перепада давления.
Точный и устойчивый чувствительный элемент позволяет
также измерять статическое давление, значения которого
можно отображать на дисплее встроенного индикатора, или
осуществлять его дистанционный контроль с использованием
цифровой связи с BRAIN или HART-коммуникатором. Другие
основные свойства включают быстрый отклик, дистанцион-
ную установку параметров с использованием цифровой связи и
самодиагностику. Также можно использовать протоколы
F
OUNDATION Fieldbus, PROFIBUS PA и шину 1…5 В пост.тока с
протоколом HART (Low Power). Все модели серии EJA-E в стан-
дартной конфигурации сертифицированы по безопасности как
удовлетворяющие уровню SIL 2, за исключением случаев при-
менения с Fieldbus, PROFIBUS и Low Power.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно элементов, обозначенных "", для связи по шине
Fieldbus см. GS 01C31T02-01R, а для PROFIBUS PA - GS
01C31T04-01EN.
ПРЕДЕЛЫ ШКАЛЫ И ДИАПАЗОН ИЗМЕРЕНИЙ
Шкала (Ш)
и диапазон
Измерений
(ДИ)
кПа
Дюймы
вод. ст.
(/D1)
Мбар (/D3) Мм вод. ст. (/D4)
Е
Ш
0,1…1
0,4…4
1…10
10…100
ДИ
–1…1
–4…4
–10…10
–100…100
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчетом от нуля, линейный выход, код
S для материала частей, контактирующих с рабочей средой и
заполнение капсулы силиконовым маслом, если не указывается
иначе.
Для связи по шине Fieldbus и PROFIBUS PA используйте вместо
шкалы в дальнейших спецификациях калиброванную шкалу.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJA-E
характеристикам, заявленным в спецификации, гарантируется
в интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
Базовая
погрешность
X ≤ шкалы
X > шкалы
X
ВПИ (верхний предел диапазона
измерений)
кПа (4 дюйма вод.ст)
[Когда указан код /HAC]
Шкала
Базовая
погрешность
X ≤ шкалы
X > шкалы
X
ВПИ
Погрешность выходного сигнала с корнеизвлекающей характе-
ристикой.
Погрешность выходного сигнала с корнеизвлекающей харак-
теристикой, выраженная в процентах от шкалы расхода.
Выход
Погрешность
50% и выше
Совпадает с базовой погрешностью
От 50% до точки отсечки
Базовая погрешность × 50
Выход (%)
Влияние изменения температуры окружающей среды на
каждые 28
°С (50°F)
± (0,15% от шкалы + 0,2% ВПИ)
Стабильность (все нормальные рабочие условия, включая
превышение давления)
± 0,3% от ВПИ в течение одного года
Влияние напряжения питания (Выходной сигнал с кодами D и J)
± 0,005 % на Вольт (от 21,6 до 32 В постоянного тока,
350 Ом )
Влияние вибраций
Код корпуса усилителя 1 и 3:
Меньше 0,1% ВПИ при тестировании на соответствие требо-
ваниям IEC60770-1 приборов или трубопроводов
с высоким уровнем вибраций (10–60 Гц, сдвиг 0,21 мм при
полном размахе сигнала /60–2000 Гц 3 g)
Код корпуса усилителя 2:
Меньше ±0,1% ВПИ при тестировании на соответствие требова-
ниям IEC60770-1 приборов при обычном применении или трубо-
проводов с низким уровнем вибраций (10–60 Гц, сдвиг 0,15 мм
при полном размахе сигнала /60–500 Гц 2 g)
Влияние положения при монтаже
Вращение в плоскости диафрагмы не оказывает влияния.
Наклон на 90° вызывает сдвиг нуля до 0,4 кПа (1,6 дюймов
вод. ст.), который может быть устранен подстройкой нуля.
Время отклика (Перепад давления) “
”
150 мс
При установке демпфирования усилителя в ноль и включая
время простоя, равное 45 мс (номинальное значение).
