Yokogawa EJA120E [2/10] Нормальные условия эксплуатации

 ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Выход “”

Для 4…20 мА HART/BRAIN

(Коды выходного сигнала D и J)

Два провода 4 ÷ 20 мА постоянного тока с цифровой связью, с

программированием линейности или «квадратного корня».

Протоколы BRAIN или HART FSK накладываются на сигнал 4 ÷

20мА.

Диапазон изменения выхода: от 3,6 до 21,6 мА

Пределы изменения выхода, удовлетворяющие NAMUR NE43,

можно изменить при помощи опций C2 или C3.

Для 1…5 В HART (Код выходного сигнала Q)

Трех- или четырёхпроводной выход малой мощности 1÷5 В

пост. тока со связью HART, с программированием линейности

или «квадратного корня». Протокол HART накладывается на

сигнал 1÷5 В пост.тока. Диапазон изменения выхода: от 0,9 до

5,4 В пост.тока.

Сигнализация неисправности

Для 4…20 мА HART/BRAIN

(Коды выходного сигнала D и J)

Состояние аналогового выхода при отказе ЦПУ и ошибке ап-

паратных средств:

Выход за верхнее значение шкалы (ВЗШ): 110%, не менее

21,6 мА постоянного тока (стандартно)

Выход за нижнее значение шкалы (НЗШ): –5%, не более 3,2

мА постоянного тока

Для 1…5 В HART (Код выходного сигнала Q)

Состояние аналогового выхода при отказе ЦПУ и ошибке ап-

паратных средств:

Выход за ВЗШ: 110%, не менее 5,4 В постоянного тока (стан-

дартно)

Выход за НЗШ: –5%, не более 0,8 В постоянного тока

Константа времени демпфирования (1-го порядка)

Константа времени демпфирования усилителя устанавливает-

ся программно в интервале от 0,00 до 100,00 с и прибавляется

к времени отклика.

Примечание: Если для протокола BRAIN демпфирование усилителя

устанавливается меньшим, чем 0,5 с, связь во время

работы иногда становится невозможной, особенно в

случае динамического изменения выхода. Установка

демпфирования, принимаемая по умолчанию, обеспе-

чивает устойчивую связь.

Период обновления “”

Для перепада давления: 45 мс

Пределы регулировки нуля

Нуль можно свободно передвигать как вверх, так и вниз

в границах между верхним и нижним пределами диапазона

капсулы.

Внешняя регулировка нуля

Непрерывная настройка с 0,01% разрешения приращения

шкалы. Диапазон измерений можно настроить «на месте», ис-

пользуя цифровой индикатор с переключателем диапазонов.

Встроенный индикатор (ЖКД, опция) “

”

5-разрядный цифровой дисплей, 6-разрядный дисплей единиц

и столбиковая диаграмма.

Индикатор конфигурируется на периодическое отображение од-

ного или до четырех значений следующих переменных:

измеренный перепад давления, перепад давления в %, пере-

пад давления в масштабе, измеренное статическое давление.

Смотрите также раздел «Заводские установки».

Локальное задание параметров

(Коды выходного сигнала D, J и Q)

Задание параметров винтом внешней регулировки нуля и

кнопки (код встроенного индикатора E) предлагает простую и

быструю установку параметров Номер тега, единицы измере-

ний, НЗШ, ВЗШ, демпфирование, режим выхода (линей-

ный/квадратный корень), дисплей выхода 1 и перенастройка

диапазона с использованием фактического давления

(НЗШ/ВЗШ).

Самодиагностика

Отказ ЦПУ, отказ аппаратуры, ошибка конфигурации

и ошибка выхода за пределы диапазона для перепада давле-

ния, статического давления и температуры капсулы.

Также возможно задание конфигурируемой пользователем

сигнализации процесса по нижнему/верхнему значению для

перепада давления.

Функция характеризации сигнала (выходной сигнал с кода-

ми D, J и Q)

Конфигурируемая пользователем 10-сегментная функция ха-

рактеризации сигнала для выхода 4–20 мА.

Сертификация SIL

Датчики серии EJA-E, за исключением моделей со связью по

шине Fieldbus, PROFIBUS PA и 1-5 В пост.тока с HART (Low

Power), сертифицированы на соответствие следующим стан-

дартам:

IEC 61508: 2010; Части от 1 до 7.

Функциональная безопасность электрических/ электронных/ с

программируемой электроникой систем; Тип B; SIL 2 для ис-

пользования одного преобразователя, SIL 3 для использова-

ния двух преобразователей.

 НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

(Пределы могут зависеть от кодов утверждения безопас-

ности или особенностей опций)

Предельные значения температуры окружающей среды:

от –25 до 80 °С (–13…176 °F)

Предельные значения рабочей температуры:

от –25 до 80 °С (–13…176 °F)

Предельные значения влажности окружающей среды:

от 0 до 100% RH

Предельные значения рабочего давления (силиконовое

масло)

--50 кПа … 50 кПа (--7,25…7,25 psi)

Требования по питанию и нагрузке

(Выходной сигнал с кодами D и J. Требования к электри-

ческому оборудованию могут зависеть от кодов утвер-

ждения безопасности или особенностей опций)

Для источника питания 24 В постоянного тока можно исполь-

зовать нагрузку до 550 Ом. Смотрите приведенный далее гра-

фик.

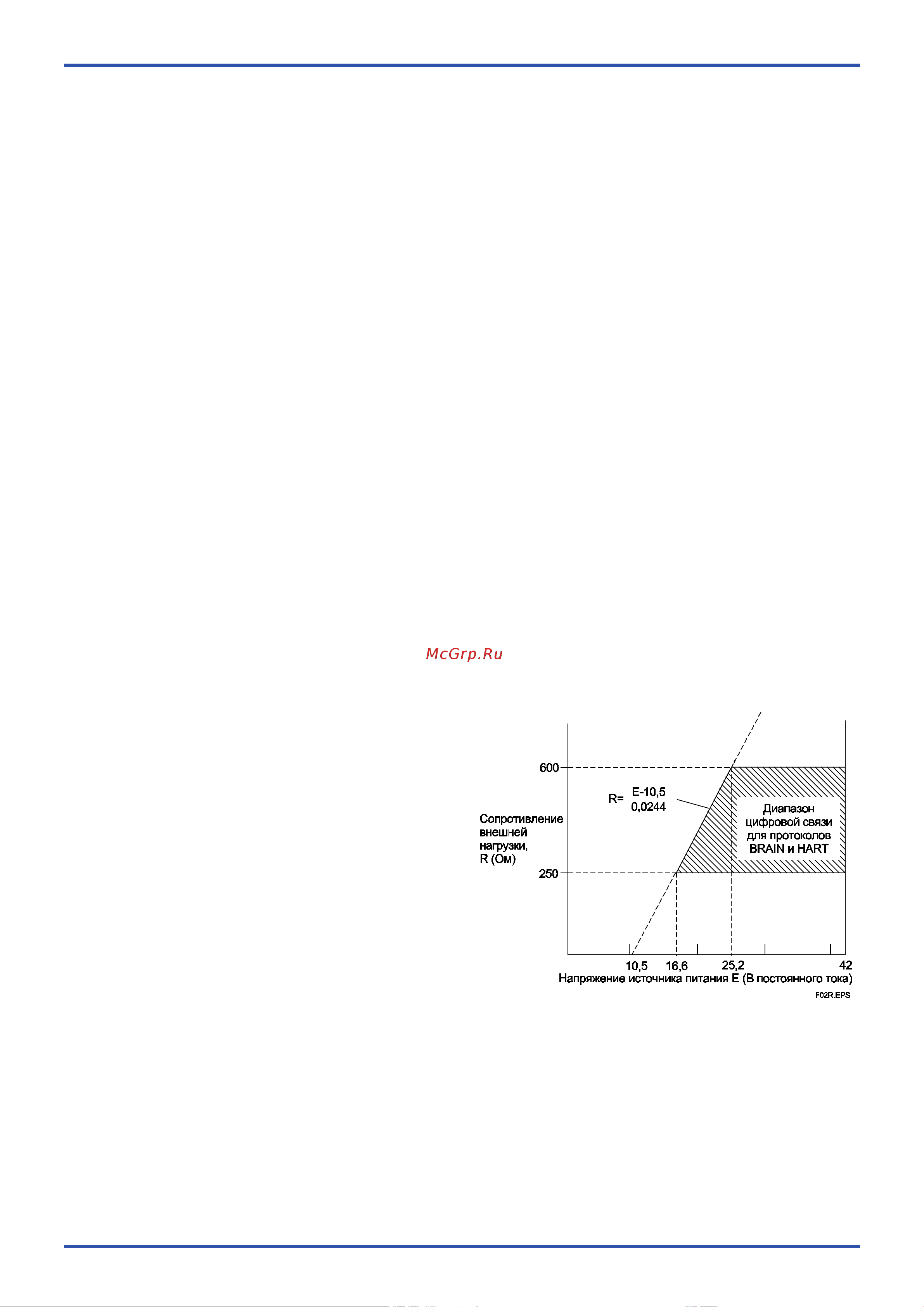

Рисунок 2. Взаимосвязь между напряжением источника

питания и сопротивлением внешней нагрузки

(Коды выходного сигнала D и J)
