Все права защищены. Авторское право © 2012 GS 01C31B03-01R 01 июня 2017-00

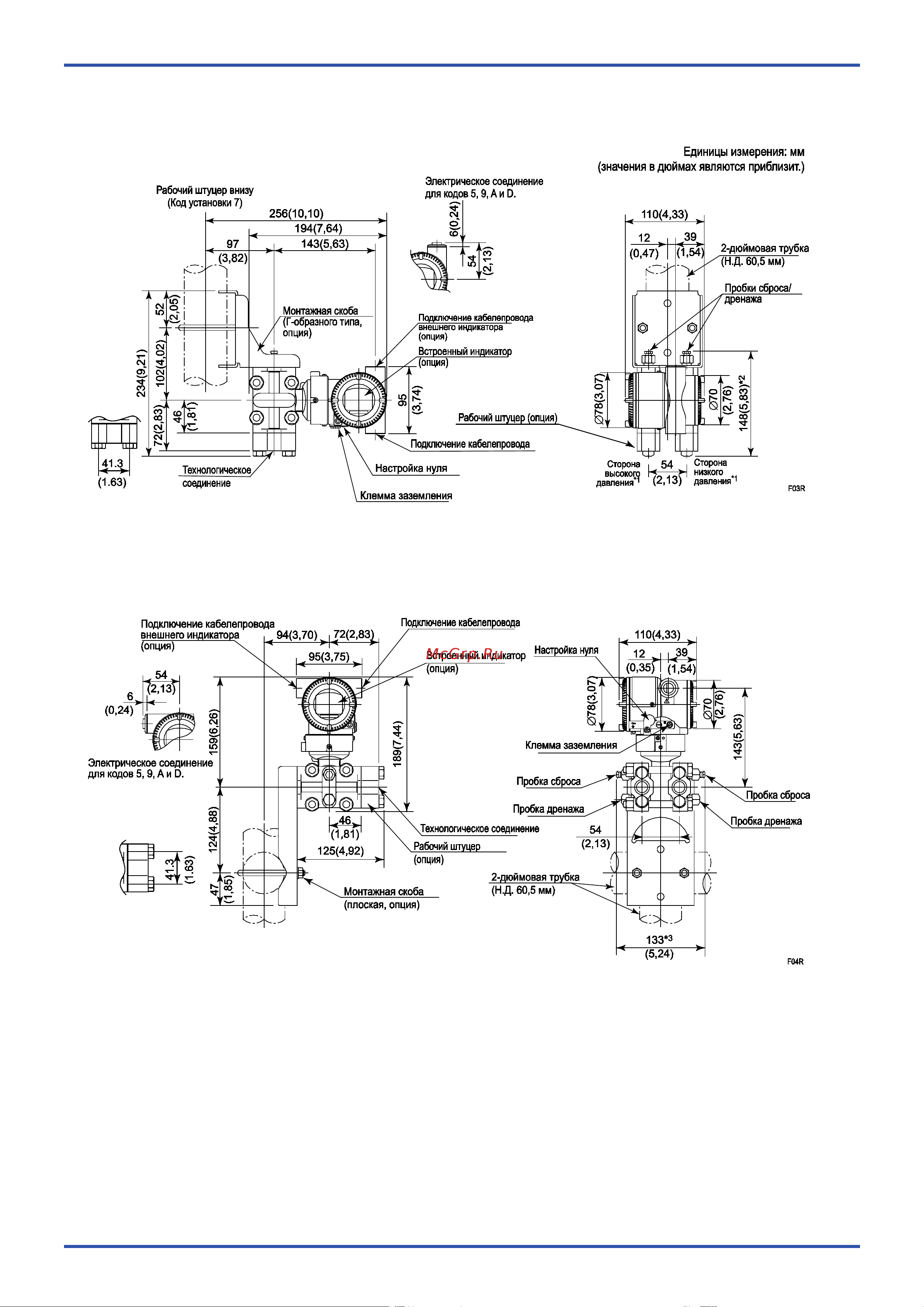

ГАБАРИТНЫЕ РАЗМЕРЫ
Вертикальная импульсная обвязка (КОД МОНТАЖА «7»)
Горизонтальная импульсная обвязка (КОД МОНТАЖА «9»)
(относительно КОДА «8» обращайтесь к приведенным ниже примечаниям)
*1: Если выбран код монтажа 8, то расположение сторон высокого и низкого давления противоположно показанному на рисунке (т.е. сторона высо-
кого давления находится справа).
*2: Если выбран код опции K1, K2, K5 или K6, добавьте 15 мм (0,59 дюймов) к значению, показанному на рисунке.
*3: Если выбран код опции K1, K2, K5 или K6, добавьте 30 мм (1,18 дюймов) к значению, показанному на рисунке.
*4: Когда выбран код электрического соединения 7 или C, то заглушка выступает на расстояние до 8 мм из соединения кабелепровода.
