4
Все права защищены. Авторское право © 2004 GS 01C25H01-01RU 01 июня 2017-00
Таблица 1. Температура процесса, температура окружающей среды и рабочее давление
Код
Температура про-
цесса
*1
Температура
окружающей среды
*2
Рабочее давление
Удельный
вес
*3
Силиконовое масло
(для общего применения)
A
–10…250°С
(14…482°F)
–10…60°С
(14…140°F)
2,7 кПа абс.
(0,38 фунтов на кв. дюйм абс.)
по отношению к номинальному
давлению фланца
1,07
Силиконовое масло
(для общего применения)
B
–30…180°С
(22…356°F)
–15…60°С
(5…140°F)
0,94
Силиконовое масло
(для высокотемпературного
применения)
C
10…310°С
(50…590°F)
10…60°С
(50…140°F)
1,09
Фторированное масло
(при недопустимости
присутствия масел)
D
–20…120°С
(–4…248°F)
–10…60°С
(14…140°F)
51кПа абс. или выше
(7,4 фунтов на кв. дюйм абс.) по отноше-
нию к номинальному давлению фланца
1,90…1,92
Этиленгликоль
(для низкотемпературного
применения)
E
–50…100°С
(–58…212°F)
–40…60°С
(–40…140°F)
100 кПа абс. или выше
(атмосферное давление)
по отношению к номинальному
давлению фланца
1,09
Силиконовое масло
(для высокотемпературного
применения и использования
в глубоком вакууме)
1
–10…250°С
*4
(14…482°F)
–10…60°С
*5
(14…140°F)
0,013 кПа абс.
(0,0019 фунтов на кв. дюйм абс.)
по отношению к номинальному
давлению фланца
1,07
Силиконовое масло
(для высокотемпературного
применения и использования
в глубоком вакууме)
2
10…310°С
(50…590°F)
10…60°С
*5
(50…140°F)
1,09
Силиконовое масло
(для использования в глубо-
ком вакууме)
4
–10…100°С
(14…212°F)
–10…60°С
*5
(14…140°F)
1,07
*1: См. рисунок 1-1, 1-2, 1-3, 1-4 и 1-5 «Рабочее давление и температура процесса».
*2: Температура окружающей среды представляет собой температуру окружающей среды датчика.
*3: Примерные значения при 25°С (77°F).
*4: При использовании материала смачиваемых частей с кодом TW (Тантал) предельное значение температуры процесса
составляет не более 200°С (392°F).
*5: При использовании следующих комбинаций верхний предел температуры окружающей среды равен 50° (122°F).
Код типа подсоединения к процессу
Код размера подсоединения к процессу
W (плоский тип мембраны)
2 (2 дюйма) или 8 (1,5 дюйма)
E (выступающий тип мембраны)
3 (3 дюйма)
Примечание: Датчик перепада давления должен быть установлен, по меньшей мере, на 600 мм ниже технологического соединения зоны высокого
давления (HP). Однако, на эту величину (600 м) может влиять температура окружающей среды, рабочее давление, жидкий наполнитель
или материал смачиваемых деталей. Свяжитесь с компанией YOKOGAWA в том случае, если датчик невозможно установить на 600 мм
ниже технологического соединения зоны высокого давления.

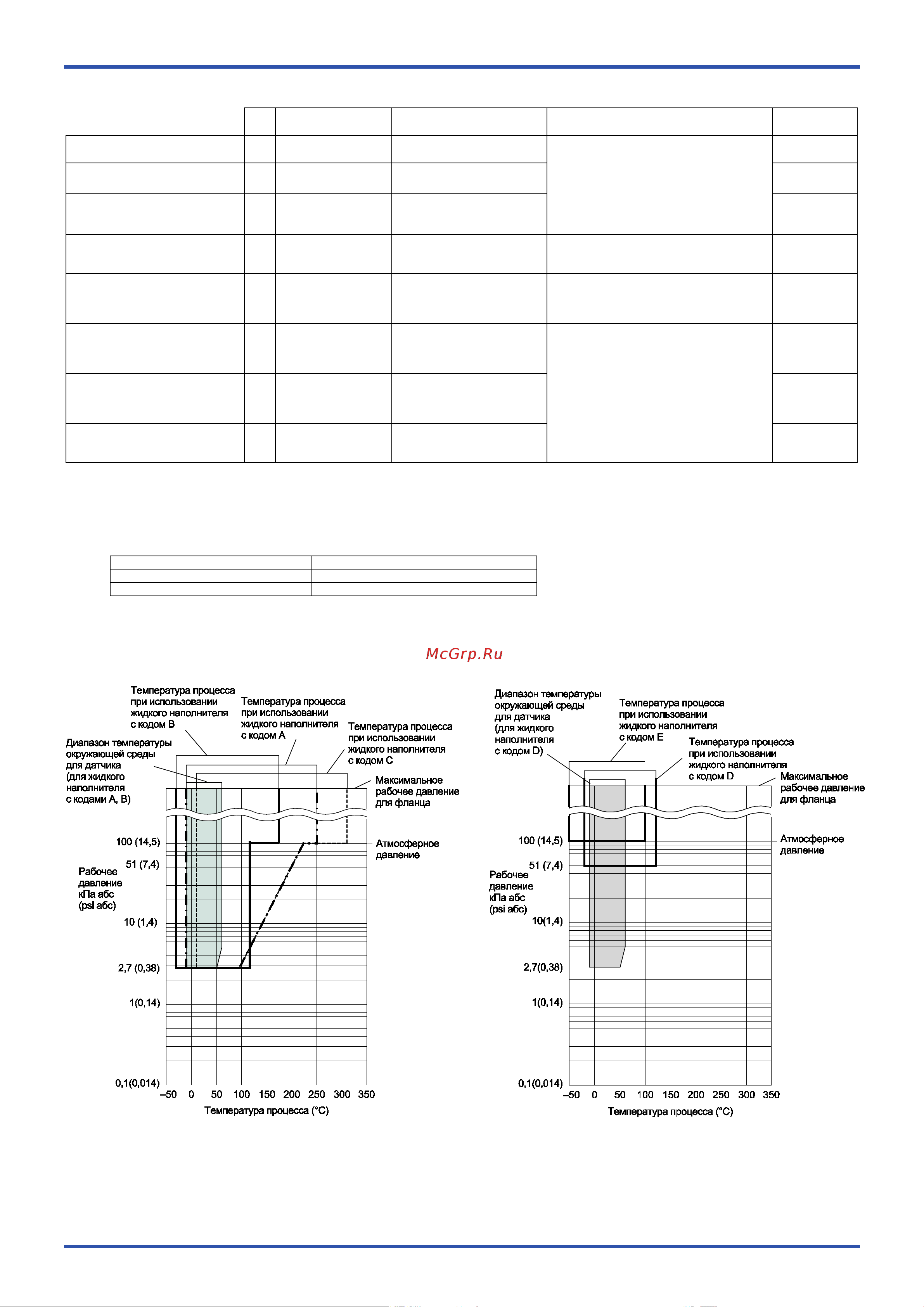

Рисунок 1-1. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
общего и высокотемпературного применения)
Рисунок 1-2. Рабочее давление и температура процесса
(Жидкий наполнитель: фторированное масло
для использования при недопустимости при-
сутствия масел и этиленгликоль для низко-
температурного применения)
