5
Все права защищены. Авторское право © 2004 GS 01C25H01-01RU 01 июня 2017-00

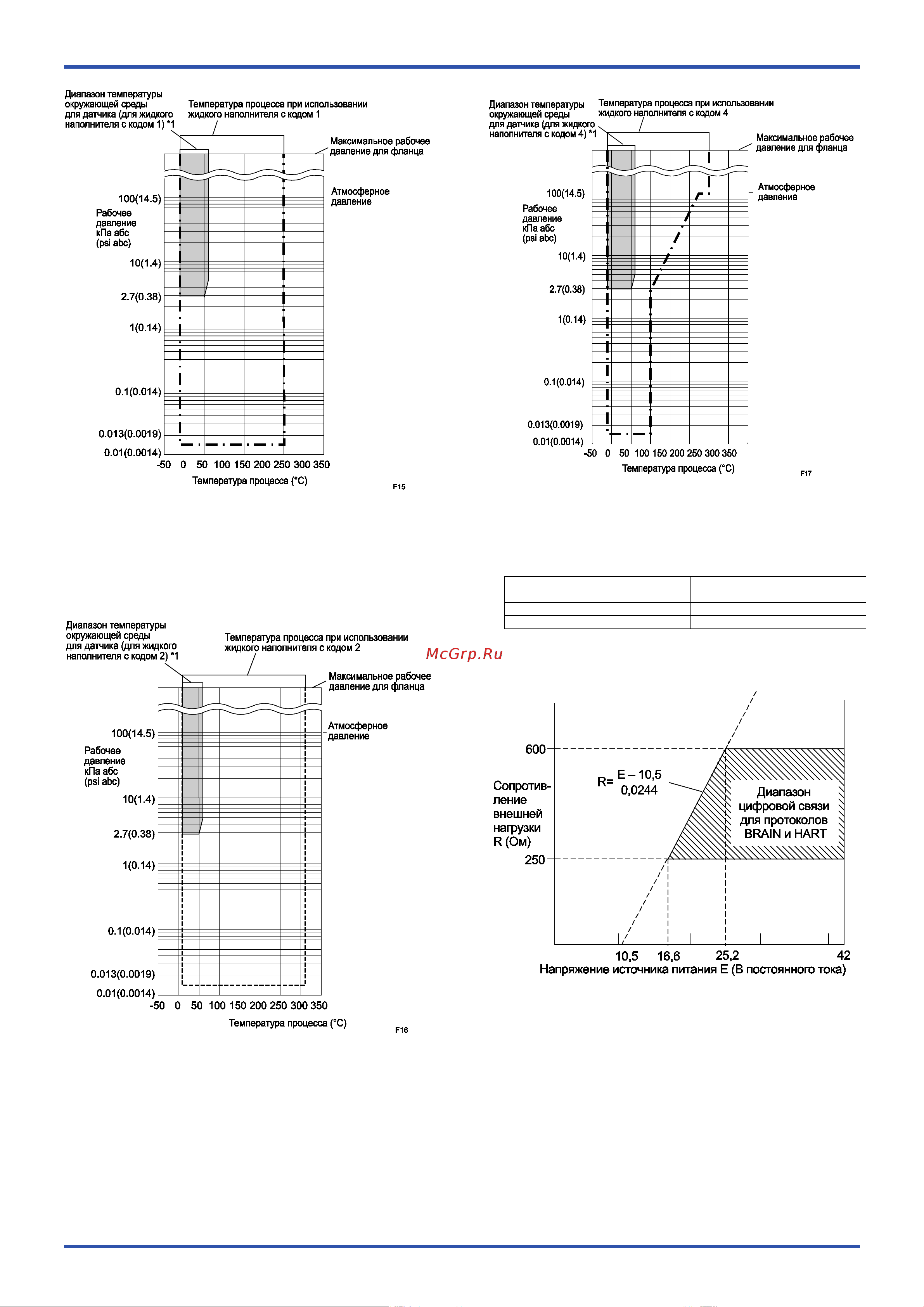

Рисунок 1-3. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
высокотемпературного применения и исполь-
зования в среде глубокого вакуума)
Рисунок 1-4. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
высокотемпературного применения и исполь-
зования в среде глубокого вакуума)
Рисунок 1-5. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
использования в среде глубокого вакуума)
*1: При использовании следующих комбинаций верхний предел темпе-
ратуры окружающей среды равен 50° (122°F).
Код типа подсоединения к про-
цессу
Код размера подсоединения к
процессу
W (плоский тип мембраны)
2 (2 дюйма) или 8 (1,5 дюйма)
E (выступающий тип мембраны)
3 (3 дюйма)
Рисунок 2 Взаимосвязь между напряжением источника
питания и сопротивлением внешней нагрузки
