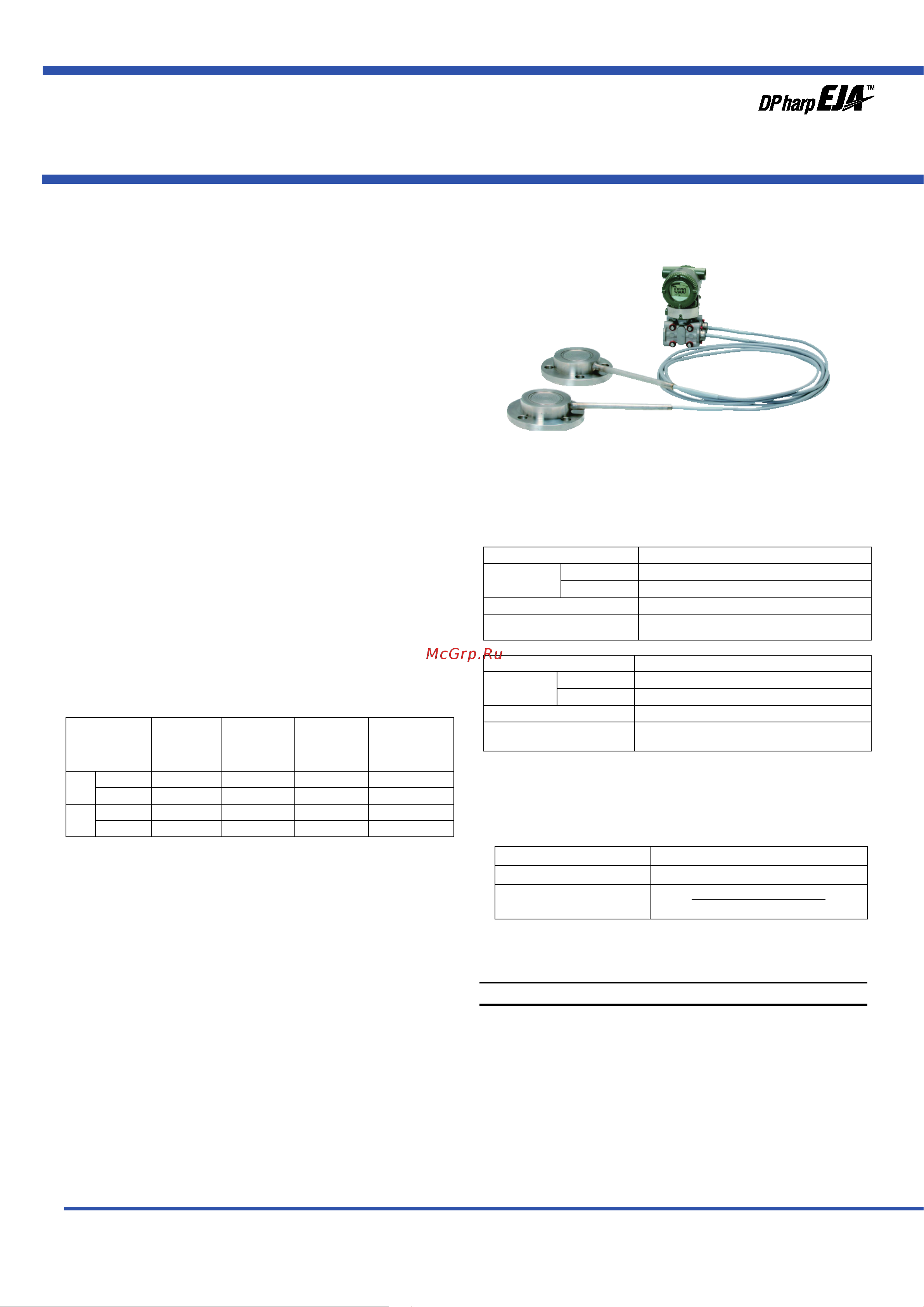

Yokogawa ООО “Иокогава Электрик СНГ” GS 01C31H01-01RU
Грохольский пер., 13, стр.2, Москва, Россия ©Авт. права, июнь 2012
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69 12-е издание, июнь 2017
Технические
Характеристики
GS
01C31H01-01RU
Датчик перепада давления
с разделительной мембраной
Модель EJA118E
Разделительные мембраны используются для защиты от попа-
дания рабочей среды непосредственно в измерительный узел
датчика, они подсоединяются к датчику с помощью капиллярной
трубки, заполненной специальной жидкостью.
Датчики перепада давления с разделительными мембранами
модели EJA118E могут использоваться для измерения расхода
жидкостей, газа или пара, а также уровня, плотности и давле-
ния жидкости. Выходной сигнал 4÷20 мА постоянного тока со-
ответствует величине измеренного перепада давления.
Высокоточный и устойчивый чувствительный элемент датчи-
ка позволяет также измерять статическое давление, значения
которого можно вывести на дисплей встроенного индикатора
или осуществлять дистанционный контроль посредством циф-
ровой связи с BRAIN или HART коммуникатором. К другим важ-
ным свойствам датчика относятся быстрый отклик, дистан-
ционная и установка параметров посредством цифровой связи,
функция самодиагностики.
Также может быть использованы протоколы связи
FOUNDATION Fieldbus, PROFIBUS PA и шину 1…5 В пост.тока с
протоколом HART (Low Power). Все модели серии EJA-E в их
стандартной конфигурации, за исключением датчика с прото-
колом цифровой связи Fieldbus, сертифицированы как удовле-
творяющие уровню SIL 2 по нормам техники безопасности.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно датчика с протоколом цифровой связи Fieldbus,
отмеченным «», см. GS 01C31T02-01R, а также GS 01C31T04-
01R для протокола цифровой связи PROFIBUS PA.
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И ДИАПАЗОНА
Шкала (Ш)
и диапазон
измерения
(ДИ)
кПа
дюймы
вод. ст.
(/D1)
мбар
(/D3)
мм вод. ст.
(/D4)
M
Ш
2,5…100
10…400
25…1000
250…10000
ДИ
–100…100
–400…400
–1000…1000
–10000…10000
H
Ш
25…500
100…2000
250…5000
0,25…5 кгс/см
2
ДИ
–500…500
–2000…2000
–5000…5000
–5…5 кгс/см
2
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчетом от нуля, линейный выход, код
WS для материала частей, контактирующих с рабочей средой,
для 3-дюймового фланца плоского (невыступающего) типа, код B
заполняющей жидкости и капилляр длиной 5 м.
Для связи через шину Fieldbus или PROFIBUS используйте
вместо шкалы в дальнейших спецификациях калиброванную
шкалу.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJA-E
характеристикам, заявленным в спецификации, гарантируется
в интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса
и повторяемости)
Шкала
H
Базовая
погрешность
X ≤ шкалы
± 0,2 от шкалы
X > шкалы
± (0,15 + 0,01 ВПИ/шкала)% от шкалы
X
100 кПа (400 дюймов вод. ст.)
ВПИ (верхний предел диа-
пазона измерения)
500 кПа (2000 дюймов вод. ст)
M
Базовая
погрешность
X
≤
шкалы
±
0,2 от шкалы
X
>
шкалы
±
(0,15 + 0,01 ВПИ/шкала)% от шкалы
20 кПа (80 дюймов вод. ст.)
100 кПа (400 дюймов вод. ст)
Погрешность выходного сигнала с корнеизвлекающей харак-
теристикой
Погрешность выходного сигнала с корнеизвлекающей харак-
теристикой, выраженная в процентах от шкалы расхода.
Выход
Погрешность
50% и выше Совпадает с базовой погрешностью
От 50% до точки отсечки
Базовая погрешность × 50
Выход (%)
Влияние изменения температуры окружающей среды на 28
°С (50 °F)
Капсула
Погрешность
M и H
±
(0,48% от шкалы + 0,06% ВПИ)
