6
Все права защищены. Авторское право © 2012 GS 01C31H01-01RU 01 июня 2017-00

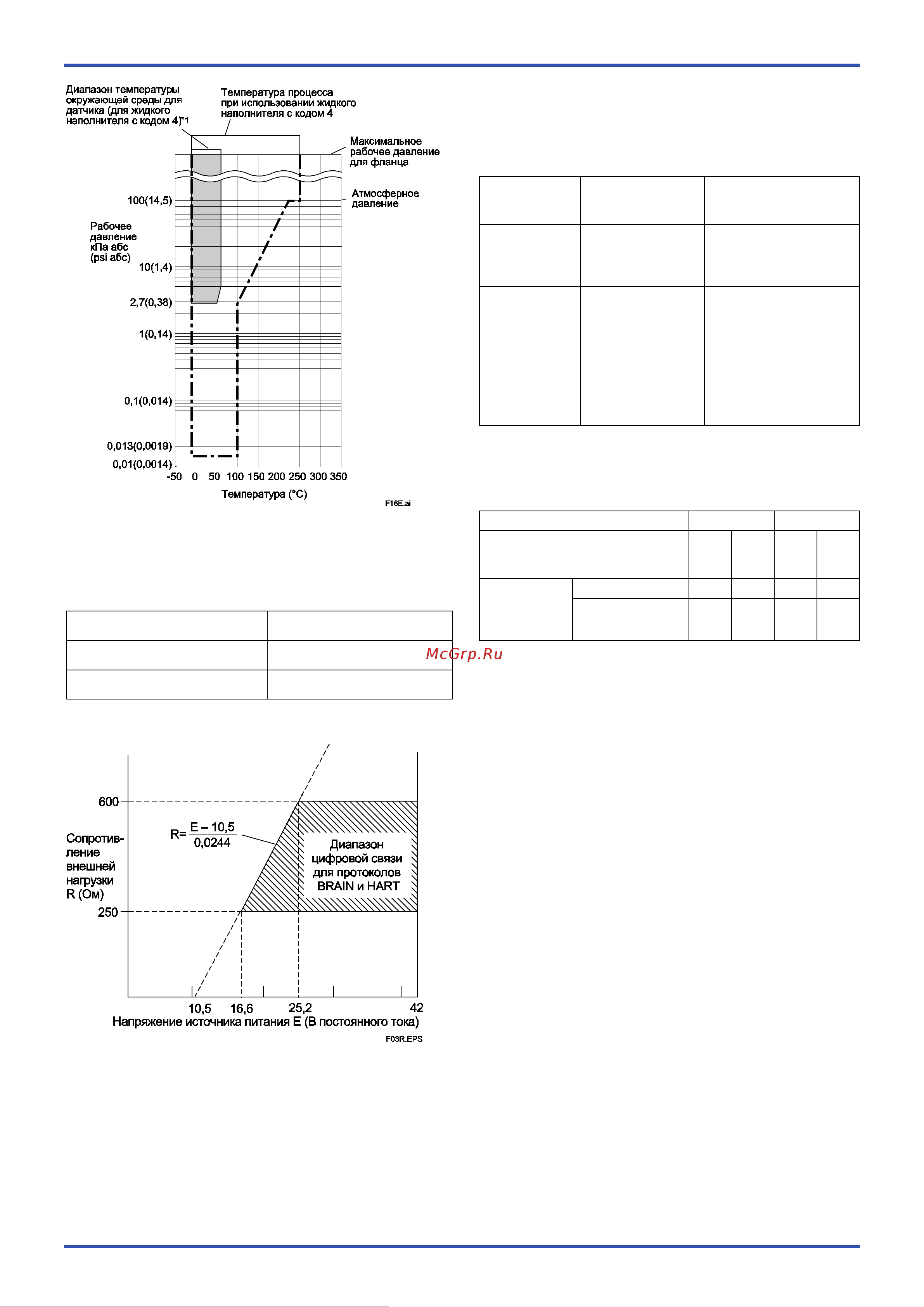

Рисунок 1-5. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
применения в условиях высокого вакуума)
*1 В следующих комбинациях верхний предел окружающей темпе-
ратуры равен 50 ° (122 ° F).
Код исполнения подключения к
процессу
Код размера подключения к
процессу
W (плоский тип мембраны)
2 (2-дюйма) или 8 (1 1/2-
дюйма)
E (выступающий тип мембра-
ны)
3 (3-дюйма)
Рисунок 2. Взаимосвязь между напряжением источника
питания и сопротивлением внешней нагрузки
(Выходной сигнал с кодами D и J)
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключения к процессу
См. приведенную ниже таблицу.
Таблица 2. Размер и класс рабочего фланца
Метод
подключения
к процессу
Размер Фланец
Плоский тип
мембраны
3 дюйма
2 дюйма
1, 5 дюйма *
JIS 10K, 20K, 40K
ANSI Класс 150, 300, 600
JPI Класс 150, 300, 600
DIN PN10/16, 25/40, 64
Выступающий
тип мембраны
4 дюйма
3 дюйма
JIS 10K, 20K
ANSI Класс 150, 300
JPI Класс 150, 300
DIN PN10/16, 25/40
Комбинация
(плоского и
выступающего
типа
мембраны)
Сторона высокого
давления: 4 дюйма
Сторона низкого
давления: 3 дюйма
JIS 10K, 20K
ANSI Класс 150, 300
JPI Класс 150, 300
DIN PN10/16, 25/40
*: Всегда присоединяются кольца плоского соединения.
Контактирующая поверхность прокладки
См. приведенную ниже таблицу.
Таблица 3. Контактирующая поверхность прокладки
Фланец
JIS/ JPI/ DIN
ANSI
Код материала частей,
контактирующих со средой
SW,
SE,
SY
HW,
TW,
UW
SW,
SE,
SY
HW,
TW,
UW
ющая
поверхность
Зазубренная
*1
−
−
•
−
Плоская (нет
зазубренности)
• • • •
• : Применимо,
− : Не применимо
*1: ANSI B 16.5
Электрические подключения
См. «Модель и суффикс-коды».
Монтаж датчика
Монтаж на 2-х дюймовой трубе
Материал деталей, контактирующих
с рабочей средой
Разделительная мембрана
Мембрана и другие детали, контактирующие со средой;
См. «Модель и суффикс коды».
Плоское соединительное кольцо (опция)
Кольцо и пробки дренажа/сброса
См. «Модель и суффикс коды».
(Спиралеобразная) прокладка для датчика
316 SST (Обойма), Тефлон PTFE (Заполнитель)
Материал деталей, не контактирующих
с рабочей средой
Секция датчика:
Фланцевые крышки
ASTM CF-8M
Болты фланцевых крышек
Углеродистая сталь B7, 316L SST или SST класса 660
Корпус
• Литой из алюминиевого сплава с низким содержанием меди
• Литой из алюминиевого сплава с низким содержанием ме-
ди сл свойствами коррозионной стойкости (содержимое
меди ≤ 0,03%, содержимое железа ≤ 0,15%) (опция)
• Нержавеющая сталь ASTM CF-8M (опция)
