5
Все права защищены. Авторское право © 2012 GS 01C31H01-01RU 01 июня 2017-00

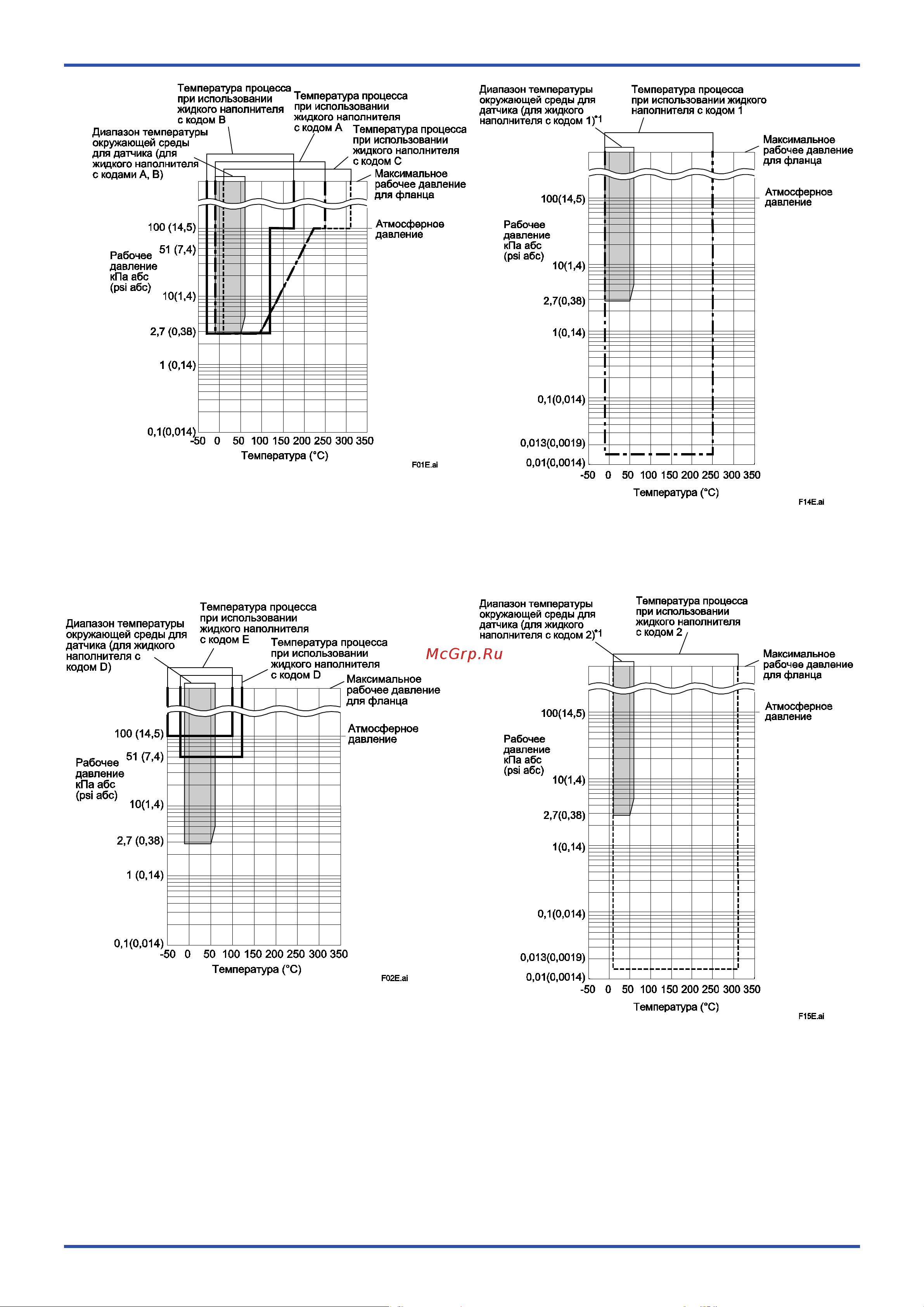

Рисунок 1-1. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
общего и высокотемпературного применения)
Рисунок 1-2. Рабочее давление и температура процесса
(Жидкий наполнитель: фторированное масло
для использования при недопустимости при-
сутствия масел и этиленгликоль для низкотем-
пературного применения)
Рисунок 1-3. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
применения в условиях высокой температуры и
высокого вакуума)
Рисунок 1-4. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
применения в условиях высокой температуры и
высокого вакуума)
Содержание
- Yokogawa 1
- Датчик перепада давления с разделительной мембраной модель eja118e 1
- Датчик перепада давленияс разделительной мембраноймодель eja118e 1
- Предельные значения шкалы и диапазона 1
- Рабочие характеристики 1
- Стандартные технические характеристики 1
- Технические характеристики 1
- Абсолютное давление 1мпа или выше 0 5 от шкалы менее 1 мпа 0 5 1мпа шкала от шкалы базовое избыточное давление базовое избыточное давление составляет 1013 гпа 1 атм 2
- Функциональные характеристики 2
- Шкалы от 0 02 h и m капсулы 2
- Директива eu rohs 3
- Для источника питания 24 в постоянного тока можно ис пользовать нагрузку до 550 ом см рис 2 3
- Европейская директива для оборудования работающее под давлением 2014 68 еu 3
- Код выходного сигнала q источник питания 9 28 в пост тока для универсального и пожаробезопасного типа 3
- Нормальные условия эксплуатации 3
- От 0 до 100 относительной влажности 3
- От 10 5 до 42 в постоянного тока для датчика общего назначения и пожаробезопасного исполнения от 10 5 до 32 в постоянного тока для датчика с грозоза щитным разрядником опция а от 10 5 до 30 в постоянного тока для искробезопасного исполнения типа n и неискрящего исполнения минимальное напряжение составляет 16 6 в постоянного тока для цифровой связи brain или hart для 1 5 в hart 3
- От 40 до 60 с 40 140 f от 30 до 60 с 22 140 f для модели с жкд 3
- Потребляемая мощность от 0 96 до 3 ма 27 мвт 3
- См таблицу 1 3
- См таблицу 1 для атмосферного давления или ниже см рис 1 1 1 2 1 3 1 4 и 1 5 3
- Физические характеристики 6
- Модель и суффикс коды 7
- Указания 7
- I секция датчика 8
- Модель суффикс коды описание 8
- Ii секция разделительной мембраны плоский тип мембраны 9
- Модель суффикс коды описание 9
- Размер рабочего фланца 3 дюйма 80 мм 2 дюйма 50мм 9
- Ii секция разделительной мембраны плоский тип мембраны 11
- Модель суффикс коды описание 11
- Размер рабочего фланца 1 5 дюйма 40 мм 11
- Ii секция разделительной мембраны выступающий тип мембраны 12
- Модель суффикс коды описание 12
- Размер рабочего фланца 4 дюйма 100 мм 3 дюйма 80 мм 12
- Ii секция разделительной мембраны комбинация выступающего и плоского типа мембраны 14
- Выступающий тип мембраны 14
- Модель суффикс коды описание 14
- Размер рабочего фланца сторона высокого давления 4 дюйма 100 мм 14
- Сторона низкого давления 3 дюйма 80мм плоский тип мембраны 14
- Дополнительные характеристики для взрывозащищенного исполнения 16
- Опции дополнительные технические характеристики 18
- Габаритные размеры 19
- Секция датчика 19
- 100 3 94 21
- 150 5 91 21
- 50 1 97 21
- Длина выступающей части 21
- Единицы измерения мм значения в дюймах являются приблизительными 21
- Код выступающей части 21
- Комбинация выступающего и плоского типа 21
- Размер фланцев 4 дюйма 100мм 21
- Единицы измерения мм значения в дюймах являются приблизительными 22
- Размер фланцев 1 5 дюйма 40 мм 22
- Размер фланцев 2 дюйма 50мм 22
- Размер фланцев 3 дюйма 80мм 22
- Ооо иокогава электрик снг 24
- Центральный офис грохольский пер 3 строение 2 129090 москва россия телефон 7 495 933 8590 737 7868 737 7871 факс 7 495 933 8549 737 7869 url http www yokogawa ru e mail info ru yokogawa com 24
