21
Все права защищены. Авторское право © 2012 GS 01C31H01-01RU 01 июня 2017-00
•

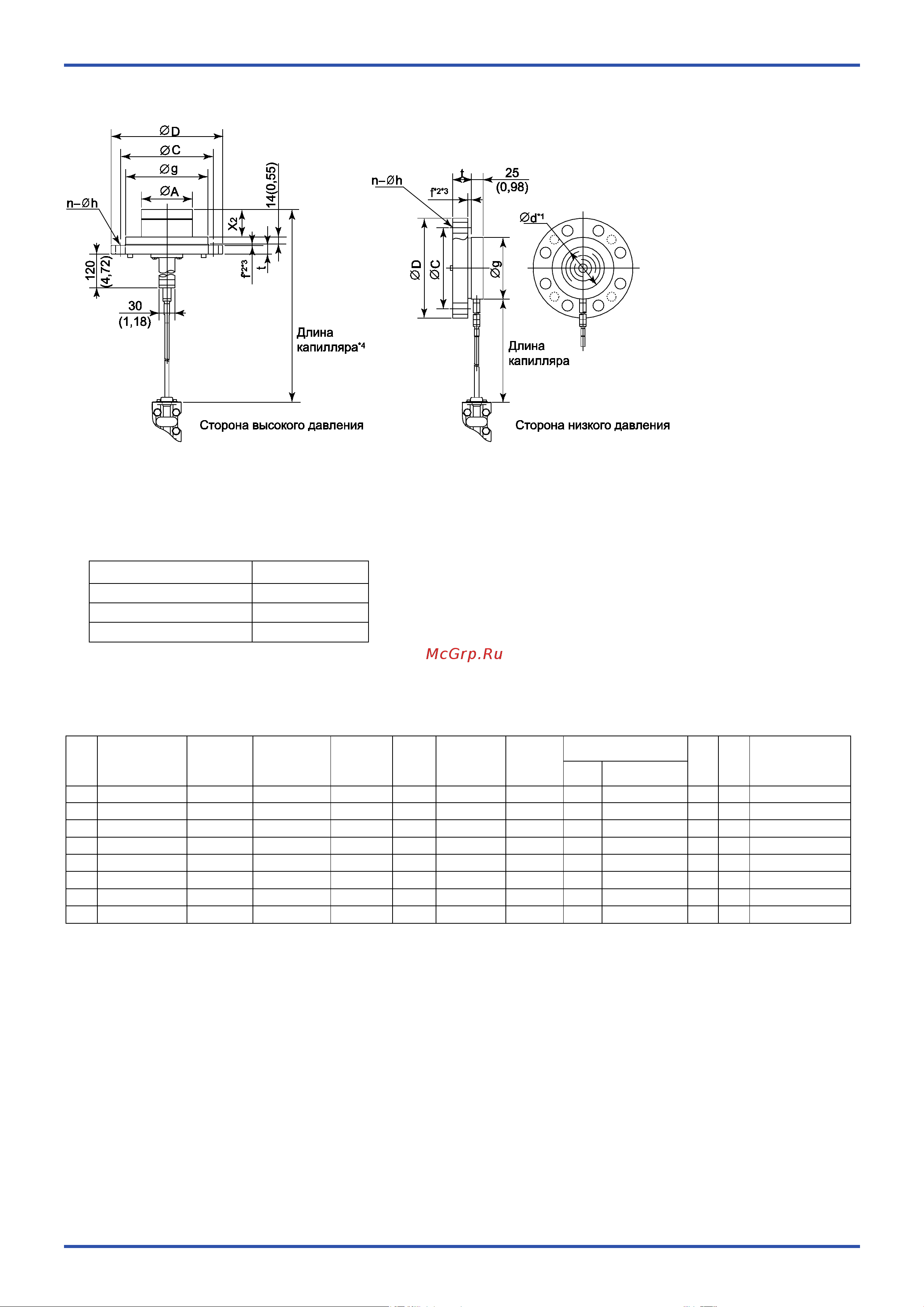

Комбинация выступающего и плоского типа
*1: Указывает внутренний диаметр контактирующей поверхности прокладки.
*2: Если материал рабочего фланца – JIS S25C, значение f равно 0.
*3: Если для рабочего фланца класса ANSI/JPI выбран материал JIS SUS304, значение f включено в t.
*4: Заданная длина капилляра включает длину выступающей части (X
2
) и толщину фланца (t).
• Длина выступающей части (X
2
)
Код выступающей части
X
2
1
50 (1,97)
3
100 (3,94)
5
150 (5,91)
Единицы измерения: мм (значения в дюймах являются приблизительными)
Размер фланцев: 4 дюйма (100мм)
Код
Номинал
фланца
∅
D
∅
C
∅
g
∅
d
t f
*3*4
Болтовые отверстия
j k
∅
А
№ (n)
Диаметр (
∅
h)
J1
JIS 10K
210 (8,27)
175(6,89)
155(6,10)
—
18(0,71)
0
8
19(0,75)
—
—
96±0,5(3,78±0,02)
J2
JIS 20K
225 (8,86)
185(7,28)
155(6,10)
—
24(0,94)
0
8
23(0,91)
—
—
96±0,5(3,78±0,02)
A1
ANSI класс 150
228,6(9,00)
190,5(7,50)
155(6,10)
—
23,9(0,94)
1,6(0,06)
8
19,1(0,75)
—
—
96±0,5(3,78±0,02)
A2
ANSI класс 300
254(10,00)
200,2(7,88)
155(6,10)
—
31,8(1,25)
1,6(0,06)
8
22,4(0,88)
—
—
96±0,5(3,78±0,02)
P1
JPI класс 150
229(9,02)
190,5(7,50)
155(6,10)
—
24(0,44)
1,6(0,06)
8
19(0,75)
—
—
96±0,5(3,78±0,02)
P2
JPI класс 300
254 (10,00)
200,2(7,88)
155(6,10)
—
32(1,26)
1,6(0,06)
8
22(0,87)
—
—
96±0,5(3,78±0,02)
D2
DIN PN 10/16
220 (8,66)
180(7,09)
155(6,10)
—
20(0,79)
0
8
18(0,71)
—
—
96±0,5(3,78±0,02)
D4
DIN PN 25/40
235 (9,25)
190(7,50)
155(6,10)
—
24(0,44)
0
8
22(0,87)
—
—
96±0,5(3,78±0,02)
