11
Все права защищены. Авторское право © 2012 GS 01C31J03-01RU 01 июня 2017-00

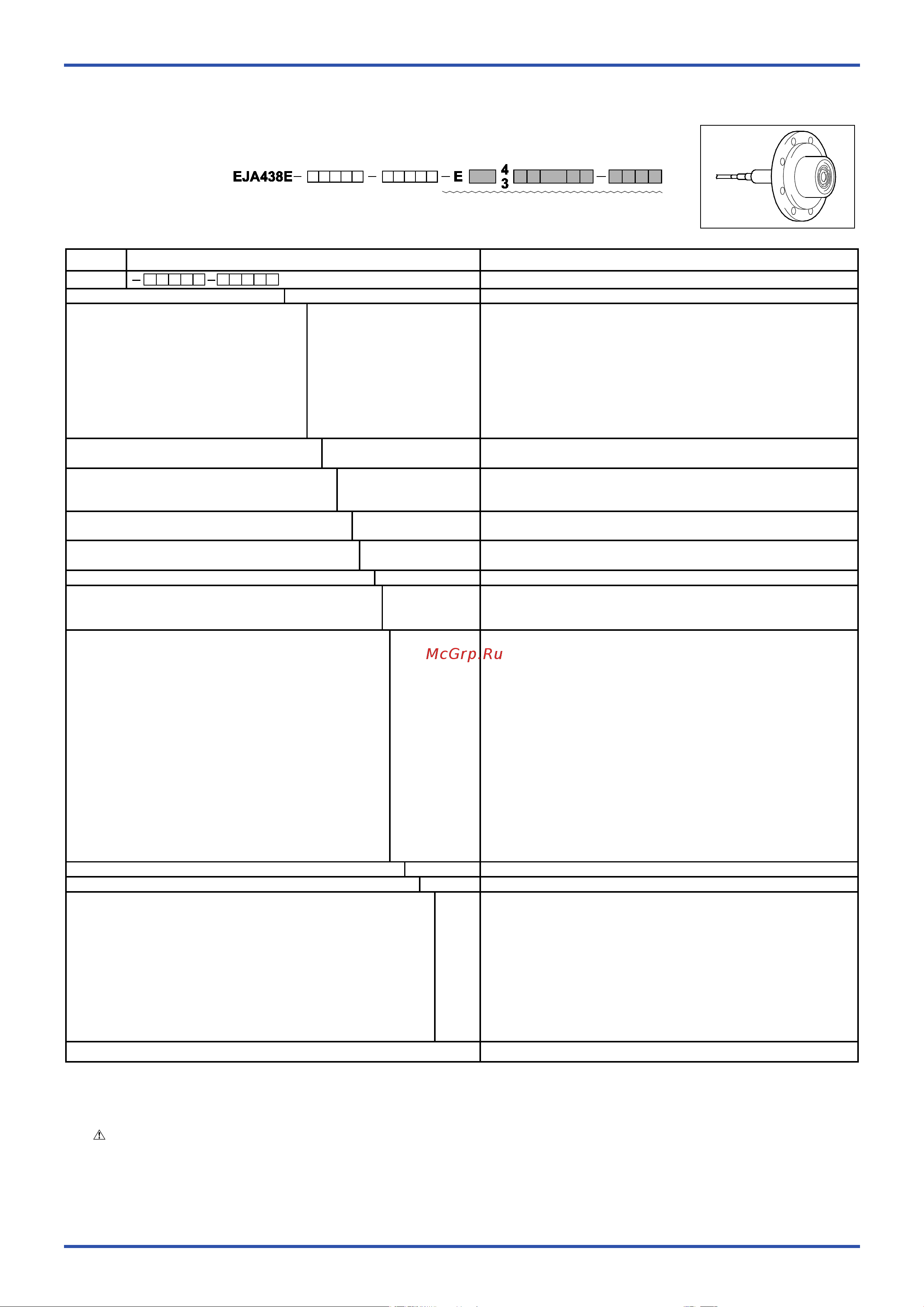

II. Секция разделительной мембраны (мембрана выступающего типа)
Размер рабочего фланца: 4 дюйма (100 мм)/ 3 дюйма (80 мм)
Модель
Суффикс-коды
Описание
EJA438E
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Секция датчика (I)
Тип подсоединения к процессу
-E . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Мембрана выступающего типа
Номинал рабочего фланца
JIS 10K
JIS 20K
JIS 40K
ANSI класс 150
ANSI класс 300
JPI класс 150
JPI класс 300
DIN PN10/16
DIN PN25/40
Размер подсоединения к процессу
(размер рабочего фланца)
4 . . . . . . . . . . . . . . . . . . . . . . .
4 дюйма (100 мм)
3 . . . . . . . . . . . . . . . . . . . . . . .
3 дюйма (80 мм)
Материал рабочего фланца
A . . . . . . . . . . . . . . . . . . . .
B . . . . . . . . . . . . . . . . . . . .
C . . . . . . . . . . . . . . . . . . . .
JIS S25C
304 SST
*5
316 SST
*5
Контактирующая поверхность прокладки
*1
1 . . . . . . . . . . . . . . . . . .
2 . . . . . . . . . . . . . . . . . .
Зубчатая поверхность (только для фланца ANSI)
Плоская поверхность (без зубцов)
Материал частей, контактирующих
с рабочей средой
*4
[Мембрана]
[Трубка]
[Остальное]
SE . . . . . . . . . . . . . . . .
316L SST
316 SST
316 SST
Плоское соединительное кольцо
0 . . . . . . . . . . . . . . .
Отсутствует
Длина выступающей части мембраны
1 . . . . . . . . . . . . .
Х
2
= 50 мм
3 . . . . . . . . . . . . .
Х
2
= 100 мм
5 . . . . . . . . . . . . .
Х
2
= 150 мм
Заполняющая жидкость
[Раб. темп.]
[Темп. окр.cр.]
-A . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–10...250
°
С
–10...60
°
С
-B . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–30...180
°
С
–15...60
°
С
-C . . . . . . . . . . .
Для высокотемпературного
применения (силиконовое масло)
10...310
°
С
10...60
°
С
-D . . . . . . . . . . .
При запрете использования масел
(фторированное масло)
*2
–20...120
°
С
–10...60
°
С
-E . . . . . . . . . . .
Для низкотемпературного
применения (этилен гликоль)
–50...100
°
С
–40...60
°
С
-1 . . . . . . . . . . .
Для высокой температуры и высокого
вакуума (силиконовое масло)
–10...250°C
–10...60°C
(50°C)
*6
-2 . . . . . . . . . . .
Для высокой температуры и высокого
вакуума (силиконовое масло)
10...310°C
10...60°C
(50°C)
*6
-4 . . . . . . . . . . .
Для применения в условиях высокого
вакуума (силиконовое масло)
–10...100°C
–10...60°C
(50°C)
*6
Подсоединение капилляра
B . . . . . . . . .
Со стороны, противоположной разделительной мембране
—
2 . . . . . . .
Всегда 2
Длина капилляра
*3
1 . . . . .
1 м
2 . . . . .
2 м
3 . . . . .
3 м
4 . . . . .
4 м
5 . . . . .
5 м
6 . . . . .
6 м
7 . . . . .
7 м
8 . . . . .
8 м
9 . . . . .
9 м
A . . . . .
10 м
Коды опций / Необязательные (дополнительные) параметры
Отметка « означает наиболее типовой вариант выбора по каждому разделу. Пример: EJA438E-DASCG-912EN-EA14B1SE01-BB25/
*1: См. таблицу 3 «Контактирующая поверхность прокладки» на странице 5.
*2: Даже в случае выбора заполняющей жидкости с кодом D (фторированное масло), если требуется обезжиривание или обезжиривание с осушкой
деталей, контактирующих с рабочей средой, указывайте код опции К1 или К5.
*3: Длина капилляра включает в себя длину выступа мембраны (Х
2
) и толщину фланца (t).
*4:
Пользователь должен учитывать свойства выбранных материалов смачиваемых деталей и воздействие рабочих жидкостей. Использование несо-
ответствующих материалов может стать причиной протечек едких рабочих жидкостей и привести к повреждению персонала и/или аппаратуры. Кро-
ме того, может быть повреждена сама мембрана, и её материал и заполняющая жидкость могут загрязнять рабочие жидкости пользователя.
Соблюдайте осторожность при использовании едких рабочих жидкостей, таких, как соляная кислота, серная кислота, сероводород, гипохлорит
натрия и пар высоких температур (150°C и выше). Свяжитесь с Yokogawa для получения подробной информации о материалах смачиваемых дета-
лей.
*5: Можно использовать кованую сталь.
*6: Если заданный код размера подсоединения к процессу равен 3 (3 дюйма), то верхний предел окружающей температуры составляет 50°(122°F).
