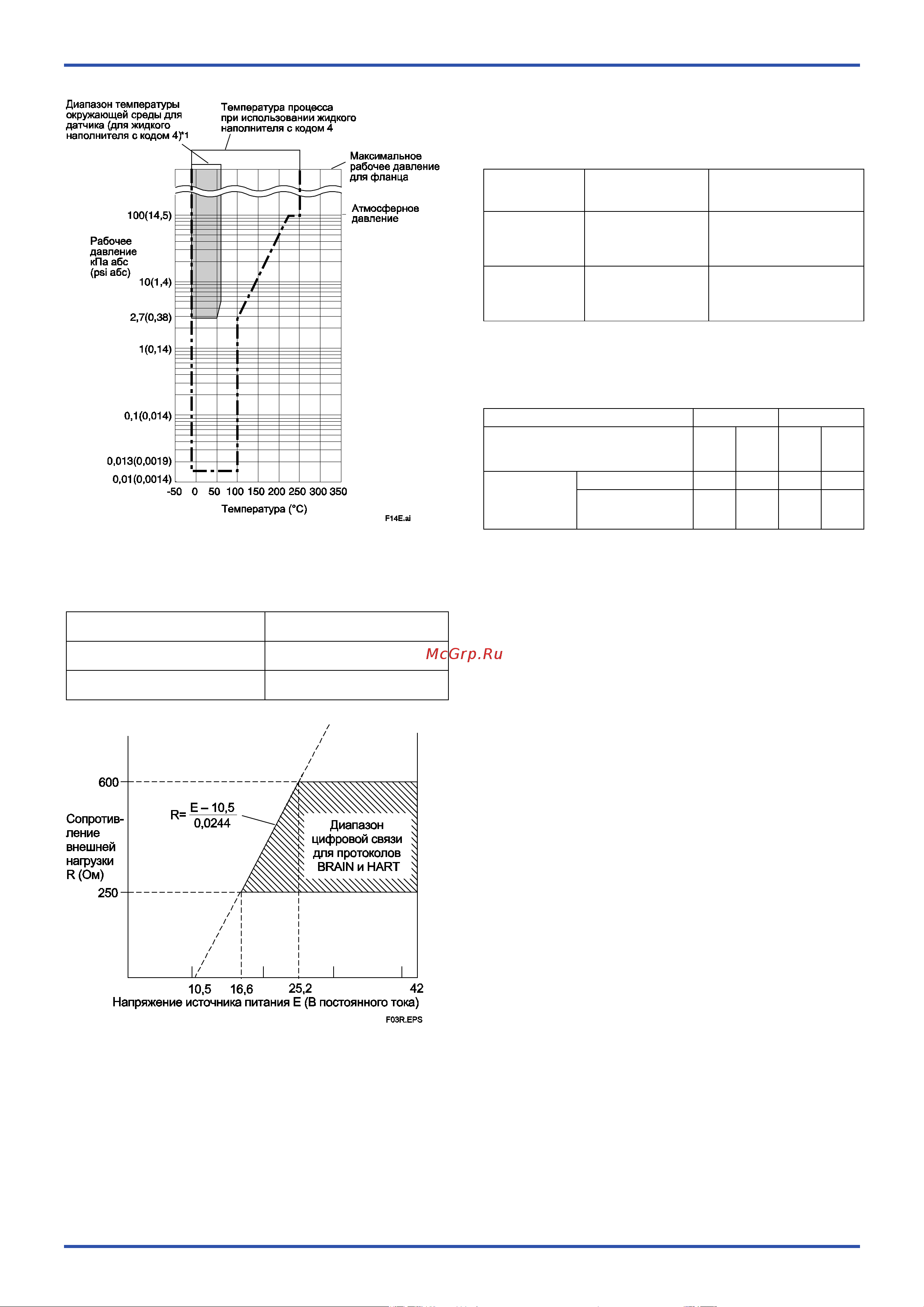

Рисунок 1-5. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
применения в условиях высокого вакуума)
1* В следующих комбинациях верхний предел окружающей тем-
пературы равен 50 ° (122 ° F).
Код исполнения подключения
к процессу
Код размера подключения к
процессу
W (плоский тип мембраны)
2 (2-дюйма) или 8 (1 1/2-
дюйма)
E (выступающий тип мембра-
ны)
3 (3-дюйма)
Рис. 2. Взаимосвязь между напряжением источника
питания и сопротивлением внешней нагрузки
(Выходной сигнал с кодами D и J)
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключения к процессу
См. приведенную ниже таблицу.
Таблица 2. Размер и класс рабочего фланца
Метод
подключения
к процессу
Размер Фланец
Мембрана
плоского типа
3 дюйма
2 дюйма
11/2 дюйма *
JIS 10K, 20K, 40K, 63K
ANSI Класс 150, 300, 600
JPI Класс 150, 300, 600
DIN PN10/16, 25/40, 64
Мембрана
выступающего
типа
4 дюйма
3 дюйма
JIS 10K, 20K, 40K
ANSI Класс 150, 300
JPI Класс 150, 300
DIN PN10/16, 25/40
*: Всегда используется плоское соединительное кольцо.
Контактирующая поверхность прокладки
См. приведенную ниже таблицу.
Таблица 3. Контактирующая поверхность прокладки
Фланец
JIS/ JPI/ DIN
ANSI
Код материала частей,
контактирующих со средой
SW,
SE
HW,
TW,
UW
SW,
SE
HW,
TW,
UW
ющая
поверхность
Зазубренная (*1)
−
−
●
−
Плоская (нет
зазубренности)
● ● ● ●
● : Применимо,
− : Не применимо
*1: ANSI B 16.5
Электрические подключения
См. «Модель И СУФФИКС-КОДЫ».
Монтаж датчика
Монтаж на 2-х дюймовой трубе
Материал деталей, контактирующих с рабочей средой
Разделительная мембрана
Мембрана и другие детали, контактирующие со средой;
См. «МОДЕЛЬ И СУФФИКС КОДЫ».
Плоское соединительное кольцо (опция)
Кольцо и пробки дренажа/сброса
См. «МОДЕЛЬ И СУФФИКС КОДЫ».
(Спиралеобразная) прокладка для датчика
316 SST (Обойма), Тефлон PTFE (Заполнитель)
Материал деталей, не контактирующих с рабочей средой
Секция датчика:
Фланцевые крышки
ASTM CF-8M
Болты фланцевых крышек
Углеродистая сталь B7, 316L SST или SST класса 660
Корпус
• Литой из алюминиевого сплава с низким содержанием
меди
• Литой из алюминиевого сплава с низким содержанием
меди сл свойствами коррозионной стойкости (содер-
жимое меди ≤ 0,03%, содержимое железа ≤ 0,15%)
(опция)
• Нержавеющая сталь ASTM CF-8M (опция)
Покрытие корпуса
[для алюминиевого корпуса]
Порошковое покрытие полиэфирной смолы типа отвер-
ждаемого покрытия насыщенного темно-зеленого цвета
(Munsell 0,6GY3.1/2.0 или эквивалентный),
[для кода опции /P или /X2]
Покрытие раствора полиуретана и эпоксидной смолы
