6
Все права защищены. Авторское право © 2012 GS 01C31J03-01RU 01 июня 2017-00
Класс защиты корпуса
IP66/IP67, Type 4X
Кольцевые уплотнения круглого сечения крышки
Buna-N, фторированная резина (опция)
Шильдик и тег
316 SST
Секция разделительной мембраны:
Рабочие фланцы
JIS S25C, JIS SUS304 или JIS SUS316
Капиллярная трубка
JIS SUS316
Защитная трубка
JIS SUS304 с оболочкой из ПВХ
(макс. рабочая температура для ПВХ: 100 °С (212 °F))
Заполняющая жидкость
См. таблицу 1.
Масса
Мембрана плоского типа: 9,8 кг
(Фланец 3 дюйма стандарта ANSI Класс 150, капилляр
длиной 5 м; без встроенного индикатора и монтажного
кронштейна).
Мембрана выступающего типа: 12,2 кг (26,9 фунтов)
(Фланец 4 дюйма стандарта ANSI Класс 150, длина вы-
ступающей части мембраны (X
2
) = 100 мм, капилляр
длиной 5 м; без встроенного индикатора и монтажного
кронштейна).
На 1,5 кг больше для кода корпуса усилителя 2.
<Сопутствующие приборы >“”
Распределитель питания: см. GS 01B04T01-02R или
GS 01B04T02-02R
Терминал BRAIN: см. GS 01C00A11-00R
<Ссылки >
•
и Fieldmate;– торговые марки Yokogawa Electric
Corporation.
• Teflon; торговая марка E.I. DuPont de Nemours & Co.
• Hastelloy; торговая марка Haynes International Inc.
• HART; торговая марка HART Communication
Foundation.
• FOUNDATION Fieldbus; торговая марка Fieldbus
Foundation.
• PROFIBUS является зарегистрированной торговой маркой
Profibus Nutzerorganisation e.v., Карлсруэ, Германия.
Наименования других компаний и изделий, используемые в
настоящем документе, имеют зарегистрированные торговые
марки или торговые марки соответствующих владельцев.

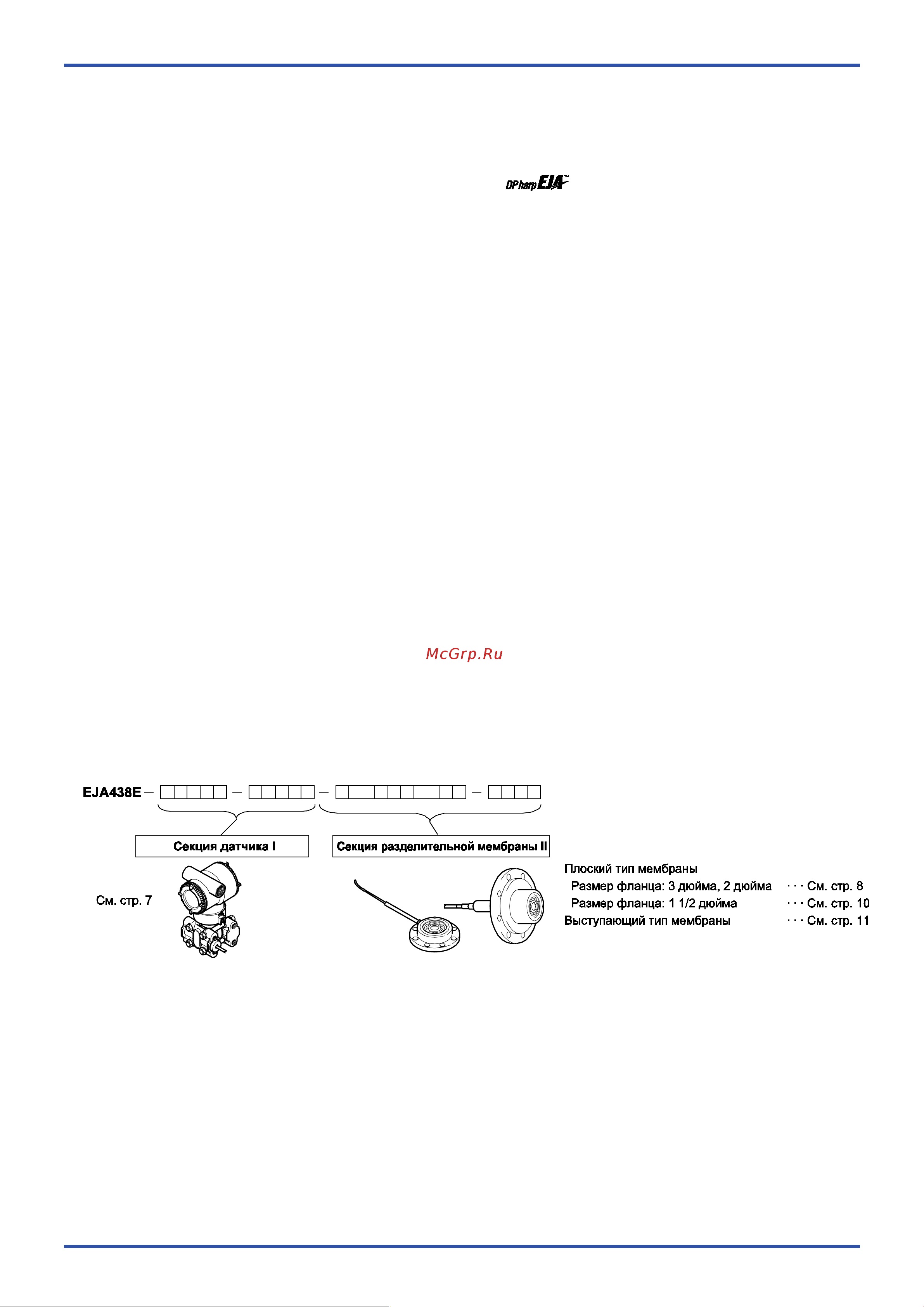

МОДЕЛЬ И СУФФИКС-КОДЫ
Указания
Модель и суффикс-коды для датчика EJA438E состоят из двух частей; секция собственно датчика (I) и секция разделительной
мембраны (II). В листе спецификаций эти две части представлены по отдельности. В одной таблице приведены данные о секции
датчика, а характеристики, относящиеся к секции разделительной мембраны, перечислены в соответствии с методом подключе-
ния к процессу. Сначала выберите модель и суффикс-коды для секции датчика, а затем переходите к одной из частей секции
мембраны.
