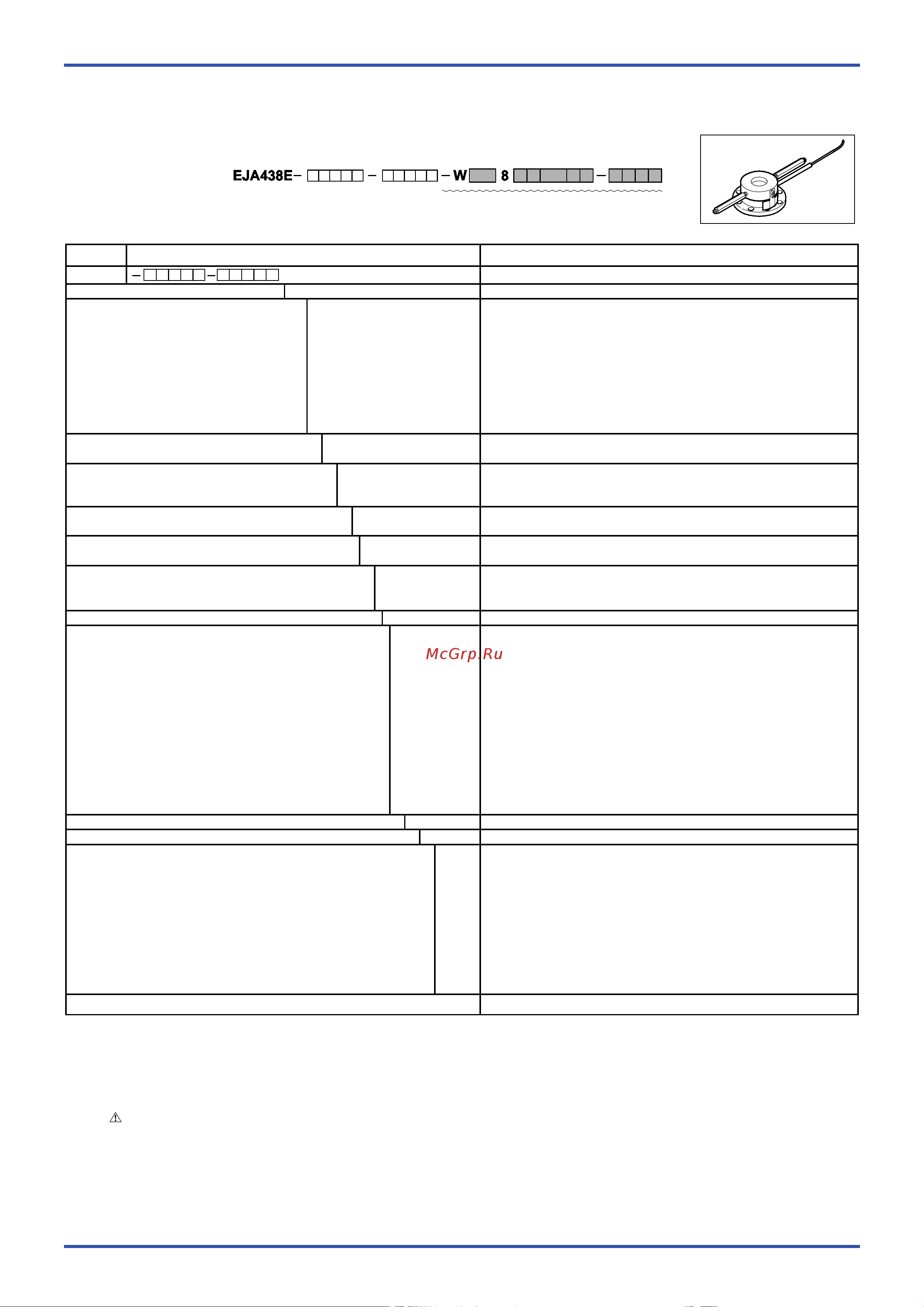

II. Секция разделительной мембраны (мембрана плоского типа)
Размер рабочего фланца: 1,5 дюйма (40 мм)
Модель
Суффикс-коды
Описание
EJA438E
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Секция датчика (I)
Тип подсоединения к процессу
-W . . . . . . . . . . . . . . . . . . . . . . . . . . .
Мембрана плоского типа
Номинал рабочего фланца
JIS 10K
JIS 20K
JIS 40K
ANSI класс 150
ANSI класс 300
ANSI класс 600
JPI класс 150
JPI класс 300
JPI класс 600
Размер подсоединения к процессу
(размер рабочего фланца)
8 . . . . . . . . . . . . . . . . . . . . . . .
1,5 дюйма (40 мм)
Материал рабочего фланца
A . . . . . . . . . . . . . . . . . . . .
B . . . . . . . . . . . . . . . . . . . .
C . . . . . . . . . . . . . . . . . . . .
JIS S25C
304 SST
*6
316 SST
*6
Контактирующая поверхность прокладки
*1
1 . . . . . . . . . . . . . . . . . .
2 . . . . . . . . . . . . . . . . . .
Зубчатая поверхность (только для фланца ANSI)
Плоская поверхность (без зубцов)
Материал частей, контактирующих
с рабочей средой
*5
[Мембрана]
[Остальное]
SW . . . . . . . . . . . . . . .
316L SST
316L SST
Плоское соединительное кольцо
*2
[Кольцо]
[Пробки дренажа/сброса]
[Материал]
C . . . . . . . . . . . . . .
Прямого типа
Соединения R ¼
*4
316 SST
#
D . . . . . . . . . . . . . .
Прямого типа
Соединения ¼ NPT
316 SST
#
Выступающая часть
0 . . . . . . . . . . . . .
Отсутствует
Заполняющая жидкость
[Раб. темп.]
[Темп. окр.cр.]
-A . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–10...250
°
С
–10...60
°
С
-B . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–30...180
°
С
–15...60
°
С
-D . . . . . . . . . . .
При запрете использования масел
(фторированное масло)
*3
–20...120
°
С
–10...60
°
С
-E . . . . . . . . . . .
Для низкотемпературного
применения (этилен гликоль)
–50...100
°
С
–40...60
°
С
-1 . . . . . . . . . . .
Для применения в условиях высокой
температуры и высокого вакуума
(силиконовое масло)
–10...250°C
10...50°C
-4 . . . . . . . . . . .
Для применения в условиях высокого
вакуума (силиконовое масло)
–10...100°C
–10...50°C
Подсоединение капилляра
A . . . . . . . . .
Со стороны разделительной мембраны
—
2 . . . . . . .
Всегда 2
Длина капилляра
1 . . . . .
1 м
2 . . . . .
2 м
3 . . . . .
3 м
4 . . . . .
4 м
5 . . . . .
5 м
6 . . . . .
6 м
7 . . . . .
7 м
8 . . . . .
8 м
9 . . . . .
9 м
A . . . . .
10 м
Коды опций / Необязательные (дополнительные) параметры
Отметка «» означает наиболее типовой вариант выбора по каждому разделу.
Пример: EJA438E-DASCG-912EN-WA18B1SWD0-BA25/
*1: См. таблицу 3 «Контактирующая поверхность прокладки» на странице 5.
*2: При задании плоского соединительного кольца с кодом C или D для стороны датчика поставляются особые прокладки.
*3: Даже в случае выбора заполняющей жидкости с кодом D (фторированное масло), если требуется обезжиривание или обезжиривание с осуш-
кой деталей, контактирующих с рабочей средой, указывайте код опции К1 или К5.
*4: Не применяется для контактирующей поверхности прокладки с кодом 1.
*5:
Пользователь должен учитывать свойства выбранных материалов смачиваемых деталей и воздействие рабочих жидкостей. Использование
несоответствующих материалов может стать причиной протечек едких рабочих жидкостей и привести к повреждению персонала и/или аппара-
туры. Кроме того, может быть повреждена сама мембрана, и её материал и заполняющая жидкость могут загрязнять рабочие жидкости поль-
зователя.
Соблюдайте осторожность при использовании крайне едких рабочих жидкостей, таких, как соляная кислота, серная кислота, сероводород, ги-
похлорит натрия и пар высоких температур (150°C [302°F] и выше). Свяжитесь с Yokogawa для получения подробной информации о материа-
лах смачиваемых деталей.
*6: Можно использовать кованую сталь.
