<8. Техническое обслуживание> 8-2
IM 01C25B01-01R
Таблица 8.1 Приборы, необходимые для калибровки
Наименование Прибор, рекомендуемой компанией YOKOGAWA Примечание
Источник
питания
Распределитель модели SDBT или SDBS Сигнал 4 – 20 мА пост. тока
Нагрузочный
резистор
Стандартный резистор модели 2792 (250 ±0,005%, 3 Вт)
Резистор настройки нагрузки (100 ±1%, 1 Вт)
Вольтметр Цифровой универсальный измерительный прибор Модель 2501А
Точность (в диапазоне 10 В пост. тока): ±(0,002% показания + 1 разряд)
Цифровой
манометр
Прецизионный цифровой манометр модели МТ220
1) Для класса 10кПа
Точность: ±(0,015% показания + 0,015% ПШ)
........... для 0÷10 кПа
±(0,2% показания + 0,1% ПШ) ..................... для -10÷0 кПа
2) Для класса 130 кПа
Точность: ±0,02% показания ......................................... для 25÷130 кПа
±5 значащих цифр ........................................ для 0÷25 кПа
±(0,2% показания + 0,1% ПШ) ..................... для -80÷0 кПа
3) Для класса 700 кПа
Точность: ±(0,02% показания + 3 знач. цифры) .......... для 100÷700 кПа
±5 значащих цифр ........................................ для 0 – 100 кПа
±(0,2% показания + 0,1% ПШ) ..................... для -80÷0 кПа
4) Для класса 3000 кПА
Точность: ±(0,02% показания + 10 знач. цифр)
........... для 0÷3000 кПа
±(0,2% показания + 0,1% ПШ) ..................... для –80÷0 кПа
5) Для класса 130 кПа абсолютное
Точность: ±(0,03% показания + 6 значащих цифр)
.... для 0÷130 кПа
абс
Выберите манометр
с диапазоном измеряемого
давления, близким к диапазону
датчика.
Генератор
давления
Прибор задания эталонного давления, модель 7674, 200 кПа (2 кгс/см
2
),
25 кПа (2500 ммН
2
О)
Точность: ±0,05% ПШ (полной шкалы)
Требует подачи воздуха под
давлением
Грузопоршневой манометр 25 кПа (2500 ммН
2
О)
Точность: ±0,03% заданного значения давления
Выберите генератор давления
с диапазоном измеряемого
давления, близким к диапазону
датчика
Источник
давления
Регулятор давления Модель 6919 (нагнетательный насос)
Диапазон давления: 0÷133 кПа (1000 мм pт. ст.)
Подготовьте вакуумный насос
для отрицательного участка
диапазона изменения давления
ПШ = полная шкала
Примечание: Приведенная выше таблица содержит приборы с характеристиками, позволяющими выполнять калибровку на уровне 0,2%. Так как для
калибровки самих этих приборов до уровня 0,1% требуются специальные процедуры технического обслуживания, включая установление
соответствия каждого измерительного прибора требованиям стандартов более высокого уровня, в обычных рабочих условиях достижение
уровня 0,1% затруднительно.
Для калибровки датчика до уровня 0,1% обращайтесь
к представителям фирмы Yokogawa, у которых вы приобрели прибор, или в ближай-
ший офис Yokogawa.

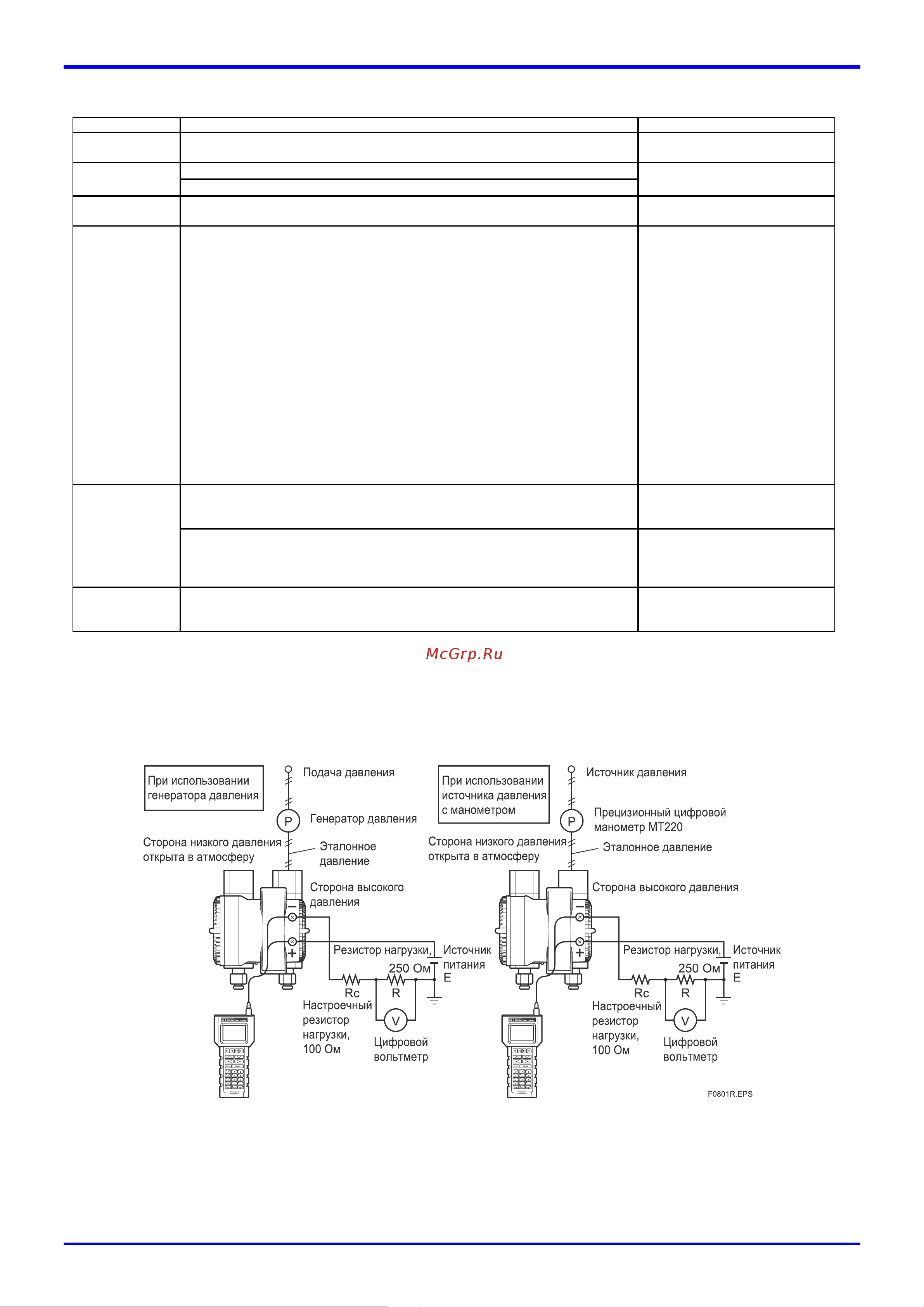

Рисунок 8.1 Схемы соединения прибора (EJX110A, выход 4-20 мА)
