15
RU
Дополнительные сведения

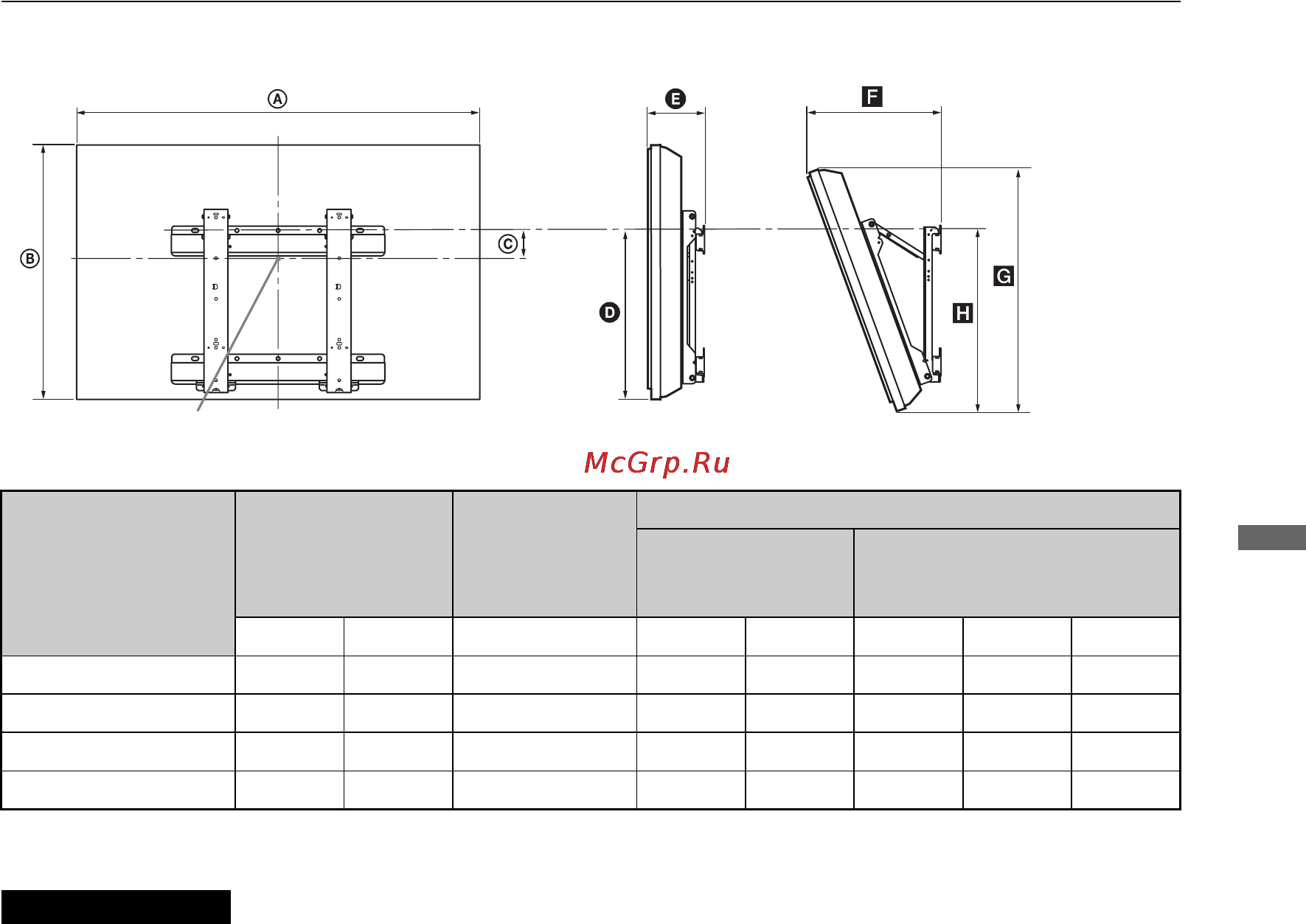

Таблица установочных размеров телевизора
Единицы измерения: см
Рисунки над таблицей могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно
прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес
устанавливаемого телевизора. Для определения веса телевизора см. пункт
“Технические характеристики” (стр. 13).
Название модели
KDL-
Размеры
экрана
Координата
положения
центра
экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
52HX90x
126,3 77,5 7,7 48,2 12,0 34,8 73,5 50,6
46HX90x
112,4 69,5 11,8 48,2 12,0 32,0 65,9 50,6
46HX80x
108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4
40HX80x
95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4
Центральная точка экрана
ПРЕДУПРЕЖДЕНИЕ
(Продолжение)
