60
UA
• Приєднуючи настільну підпору, вкрутіть раніше викручені чотири гвинти у відповідні отвори
ззаду на телевізорі.

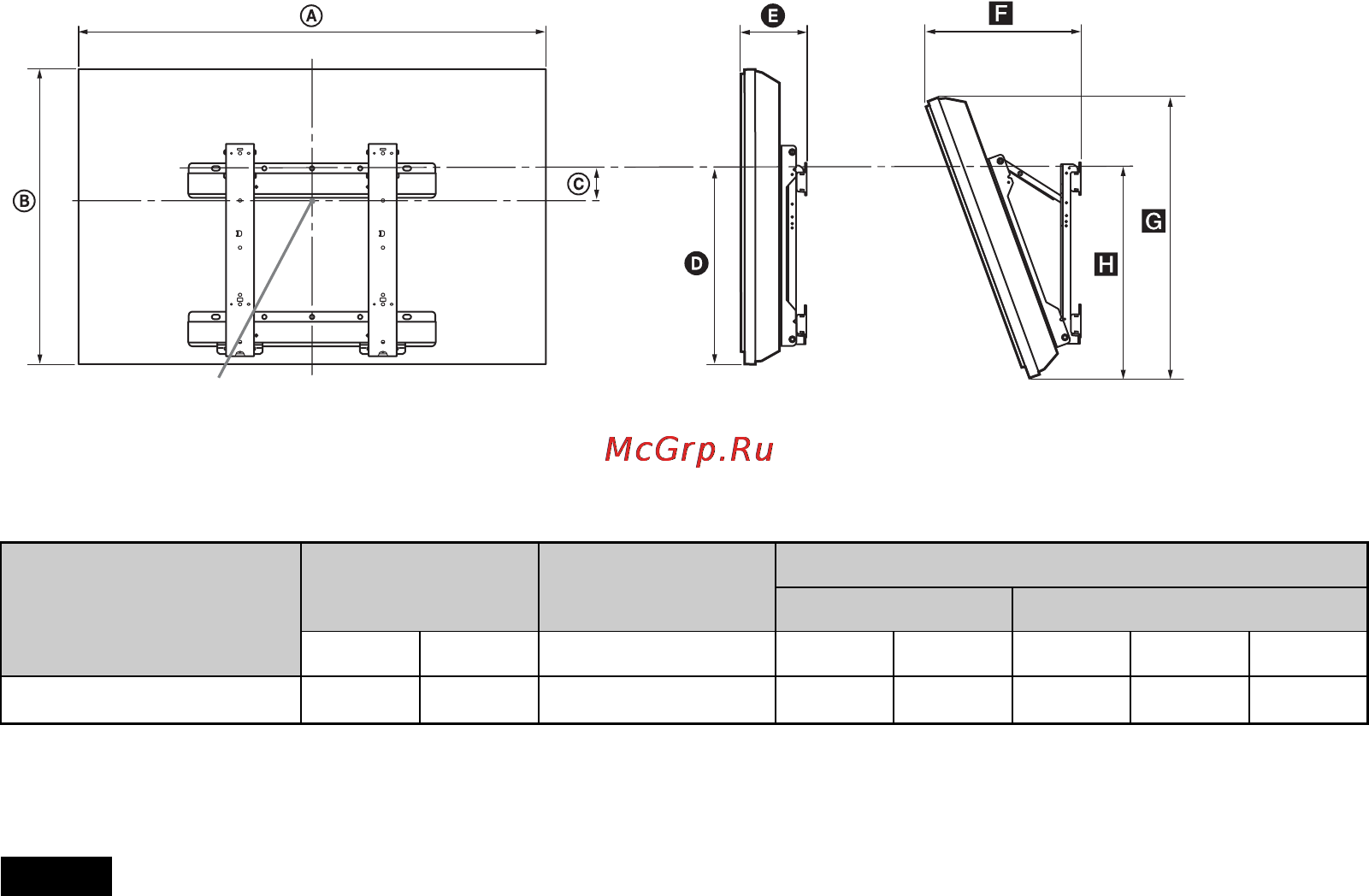

Таблиця монтажних розмірів для телевізора
Пристрій: см
Цифри у вищенаведеній таблиці можуть дещо відрізнятися — це залежить від
монтажу.
Стіна, до якої буде прикріплений телевізор, повинна бути в змозі витримати вагу, щонайменше в
чотири рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 65).
Назва моделі
KDL-
Габарити
дисплея
Габарити
центра екрана
Довжина для кожного кута монтажу
Кут (0°) Кут (20°)
AB C DEFGH
60LX90x
144,0 90,6 3,1 50,3 12,1 38,6 85,0 52,1
Центральна точка екрана
УВАГА!
