31
UA
Додаткова інформація
KDL-40P36/P56/S56xx
KDL-37P36/P56/S56xx
KDL-32P35/P36/P55/P56/S55/S56xx
KDL-26P55/S55xx
Пристрій: см
Цифри в таблиці, наведеній вище, можуть дещо відрізнятися залежно від встановлення.
Стіна, на якій буде встановлено телевізор, повинна витримувати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 33).

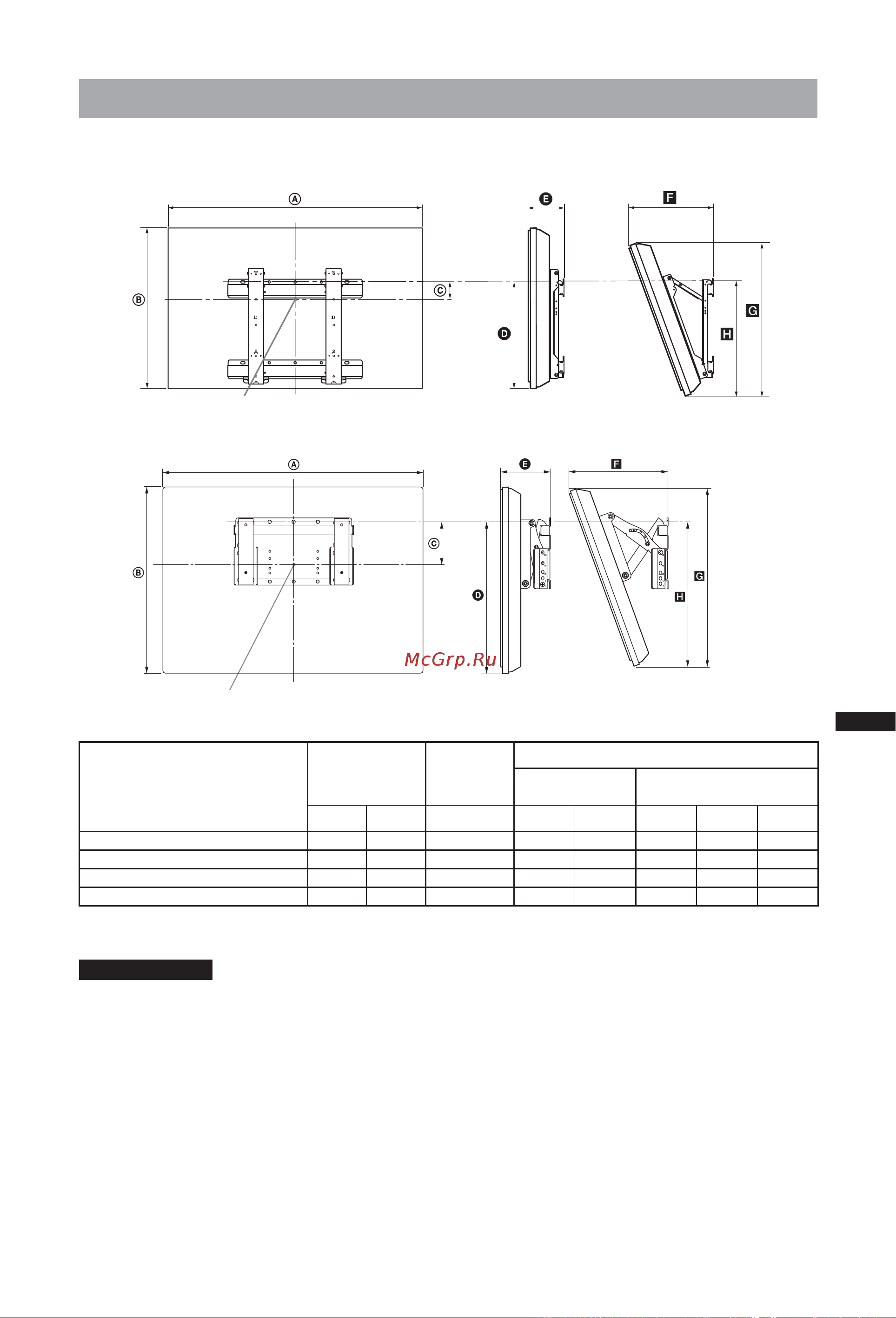

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Розмір
центральної
частини
екрана
Довжина кожного кута монтажу
Кут (0q)Кут (20q)
AB C DEFGH
KDL-40P36/P56/S56xx 99,6 61,2 12,2 43,3 15,8 33,8 57,5 47,1
KDL-37P36/P56/S56xx 92,7 57,4 14 43,2 15,6 32,4 54,2 46,8
KDL-32P35/P36/P55/P56/S55/S56xx 80,6 50,7 17,2 42,9 15,3 29,9 48,5 46,6
KDL-26P55/S55xx 67,9 43,5 9,8 31,8 15,4 25,8 41,1 32,3
Центральна точка екрана
Центральна точка екрана
ПОПЕРЕДЖЕННЯ
