28
UA
Пристрій: см
Цифри в таблиці, наведеній вище, можуть дещо відрізнятися залежно від встановлення.
Стіна, на якій буде встановлено телевізор, повинна витримувати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 29).
* Положення гака «a» не можна використовувати для моделі в таблиці, зазначеній вище.

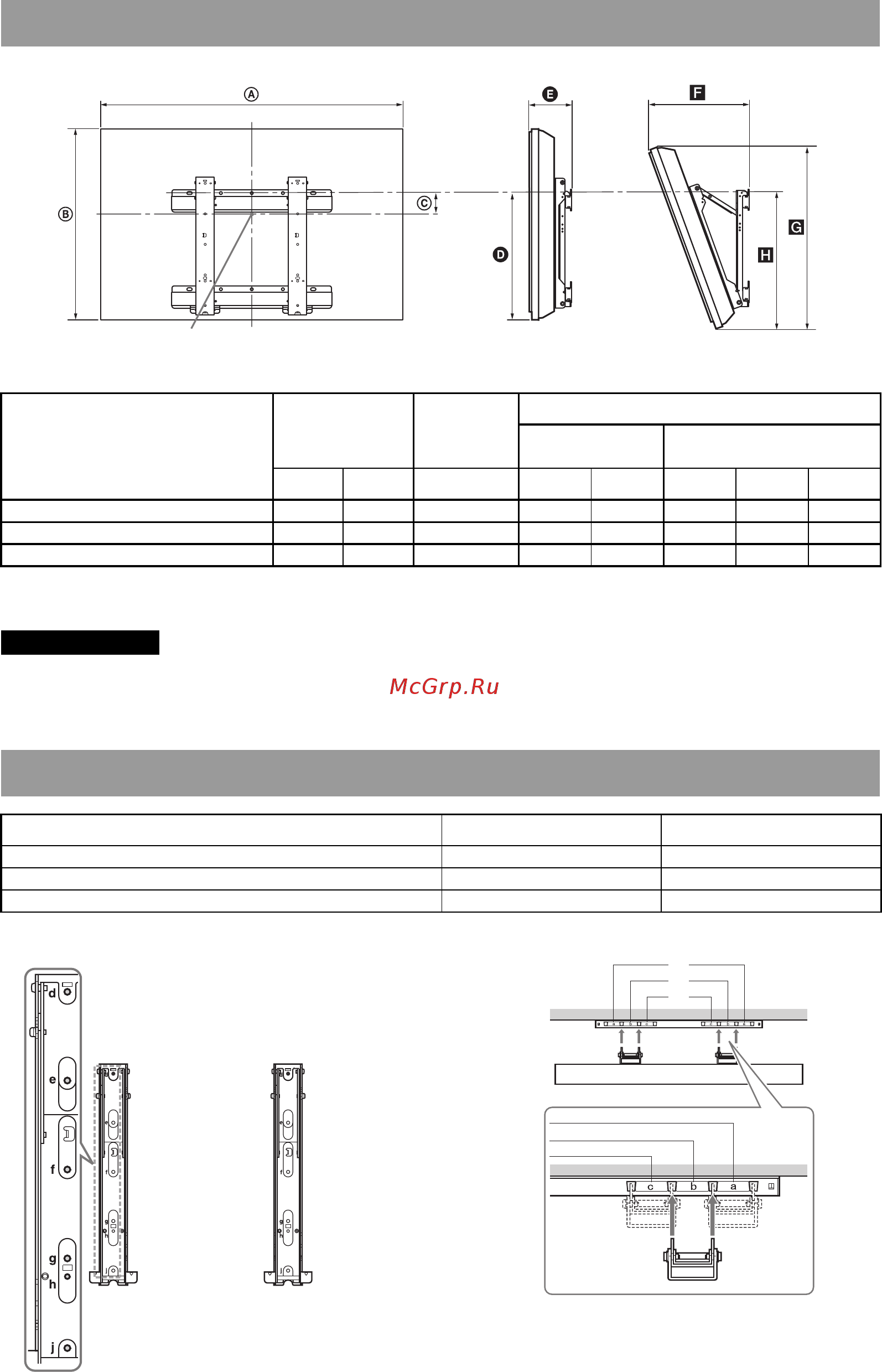

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Розмір
центральної
частини
екрана
Довжина кожного кута монтажу
Кут (0)Кут (20)
AB C DEFGH
KDL-40S56/P56/P36xx 99,6 61,2 12,2 43,3 15,8 33,8 57,5 47,1
KDL-37S56/P56/P36xx 92,7 57,4 14 43,2 15,6 32,4 54,2 46,8
KDL-32S56/P56/P36xx 80,6 50,7 17,2 42,9 15,3 29,9 48,5 46,6
Центральна точка екрана
ПОПЕРЕДЖЕННЯ
Схема/таблиця розташування гвинтів і гаків
Назва моделі Розташування гвинтів Розташування гаків
KDL-40S56/P56/P36xx d, g b
KDL-37S56/P56/P36xx d, g b
KDL-32S56/P56/P36xx e, g c
Розташування гвинтів Розташування гаків
b
a*
c
