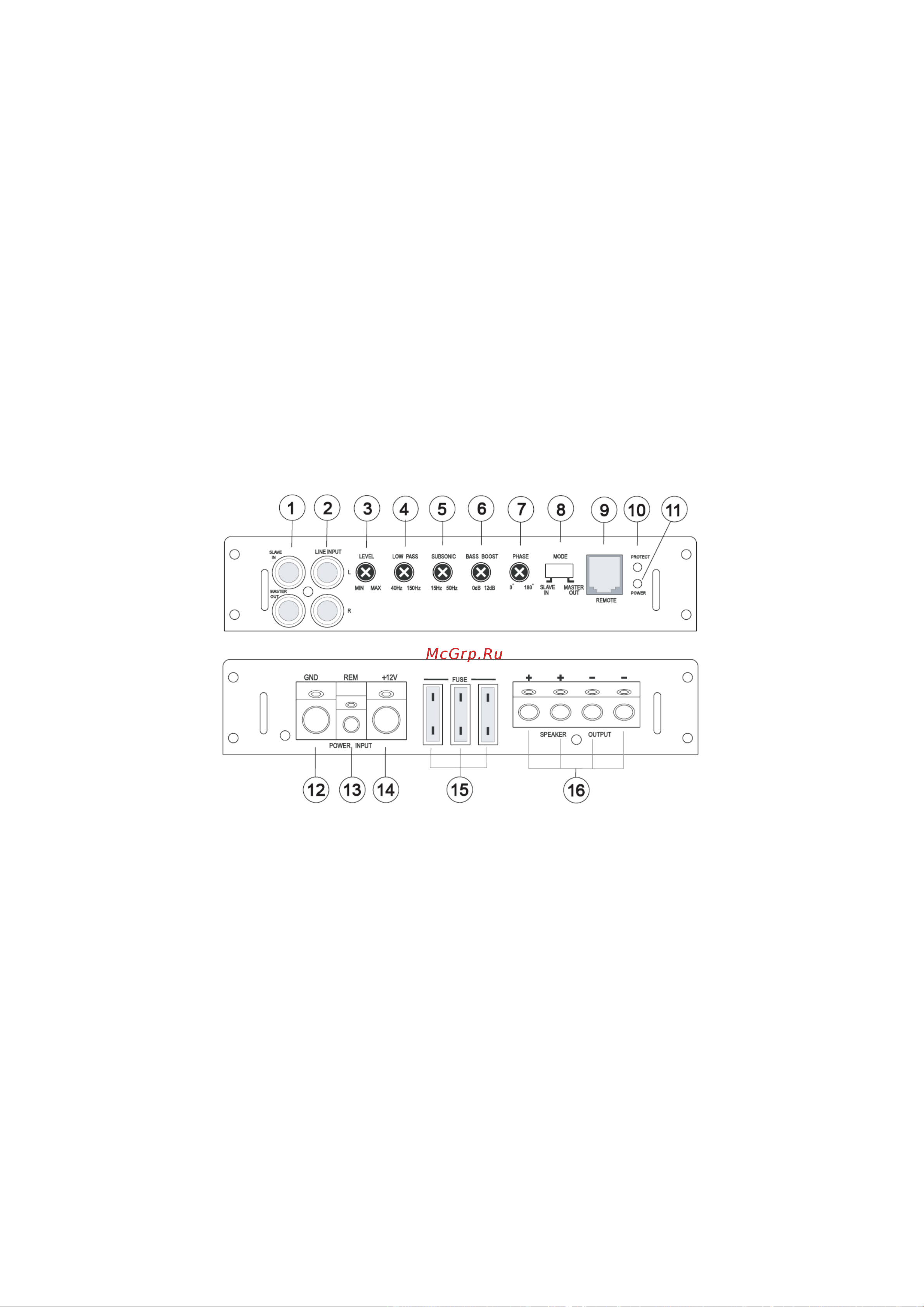

Установите переключатель в положение 4CH для подключения 4-х входов

(CH1- CH4) или в положение 2CH для подключения 2-х входов (CH3,CH4).

7. Регулятор частоты среза фильтра нижних частот LOW PASS

Регулятором можно изменять частоту среза фильтра нижних частот каналов

CH1/CH2 в пределах от 30Гц до 150Гц.

8. Регулятор усиления низких частот BASS BOOST

Регулятором можно изменить усиление

низких частот каналов CH1/CH2 в

пределах от 0 до 12 дБ.

9. Светодиодный индикатор перегрузки PROTECT

При перегрузке усилитель автоматически выключается и загорается светоди-

од перегрузки красного цвета.

10. Светодиодный индикатор включения POWER

После включения загорается светодиод включения зеленого цвета.

11. Разъем GND для подключения минусового провода питания

12. Разъем дистанционного включения REM

При наличии на разъеме

REM управляющего напряжения включения с голов-

ного устройства усилитель будет включаться автоматически, при отсутствии

управляющего напряжения - выключаться.

13. Разъем +12V для подключения плюса аккумулятора

14. Предохранители FUSE

Предохранители (25А) защищают усилитель в аварийном режиме.

15. Разъемы SPEAKER OUTPUT для подключения АС

При обычном включении АС подключаются к разъемам CH1-CH4, в мостовом

включении - к разъемам

BRIDGED.

УСИЛИТЕЛЬ УРАЛ АК 1.500

1. Разъемы RCA для подключения второго усилителя
