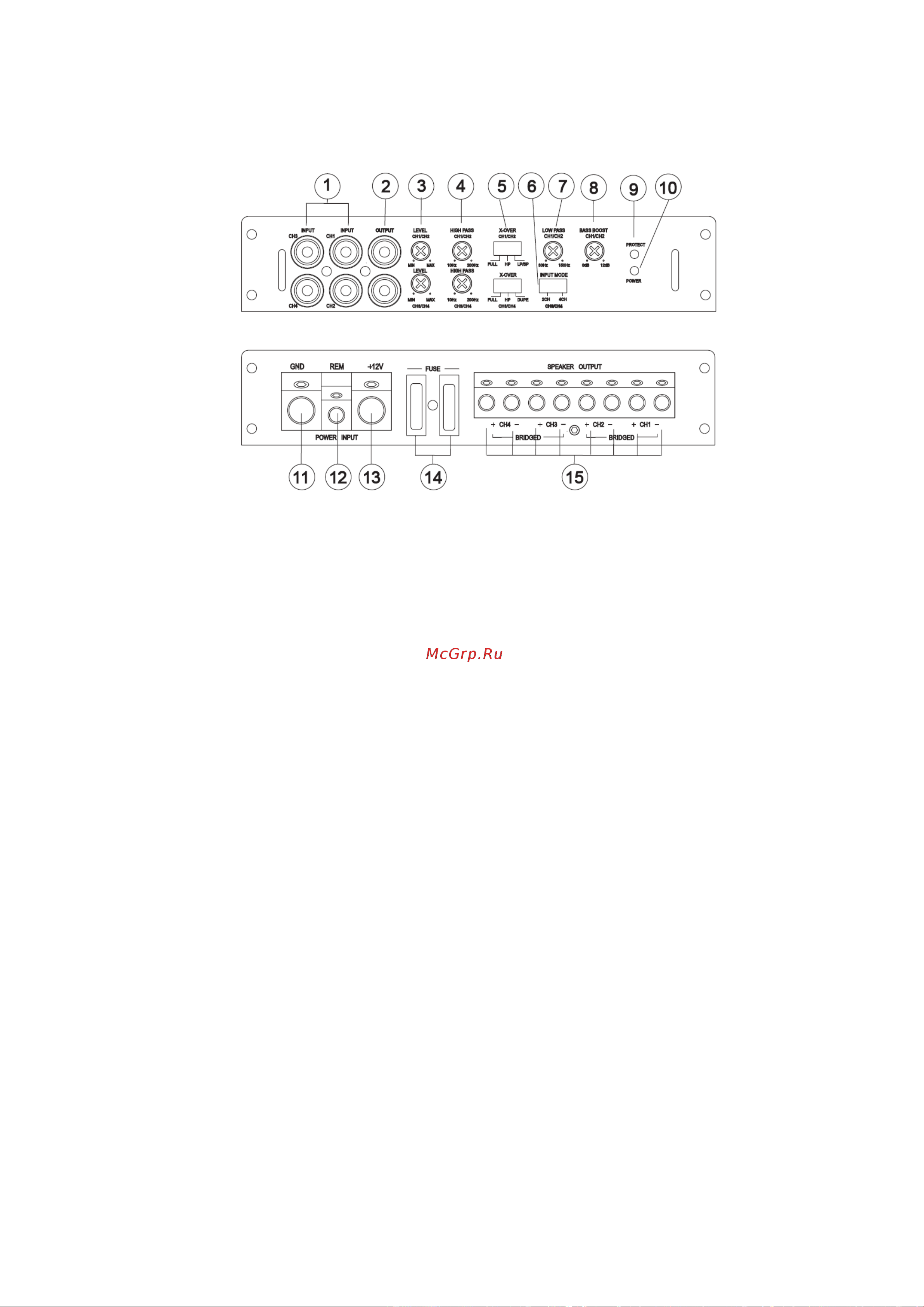

НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

УСИЛИТЕЛЬ УРАЛ АК 4.90

1. Разъемы RCA линейных входов INPUT каналов CH1-CH4

Разъемы линейных входов усилителя для подключения выходов головного

устройства

2. Разъемы RCA линейных выходов OUTPUT

Разъемы линейных выходов левого и правого каналов для подключения дру-

гих усилителей.

3 Регуляторы чувствительности LEVEL

Регуляторами можно изменить чувствительность каналов CH1/CH2, CH3/CH4

усилителя в зависимости от уровня входного сигнала.

4. Регуляторы частоты среза

фильтра верхних частот HIGH PASS

Регуляторами можно изменять частоту среза фильтра верхних частот каналов

CH1/CH2, CH3/CH4 в пределах от 10Гц до 200 Гц.

5. Переключатели характеристик кроссовера X-OVER

В положении FULL кроссовер отключен (характеристика усилителя линейна)

В положении HP переключателя включается фильтр верхних частот, частота

среза которого может быть изменена регулятором 4.

В положении LB/BP переключателя (для каналов CH1/CH2) включается

фильтр нижних частот, частота среза которого может быть изменена регуля-

тором 7.

В положении LB/BP переключателя (для каналов CH1/CH2) включается

фильтр нижних частот, частота среза которого может быть изменена регуля-

тором 7.

В положении DUPE переключателя (для каналов CH3/CH4) включается такая

же настройка фильтра нижних частот, как в каналах CH3, CH2.

6. Переключатель входов INPUT MODE
