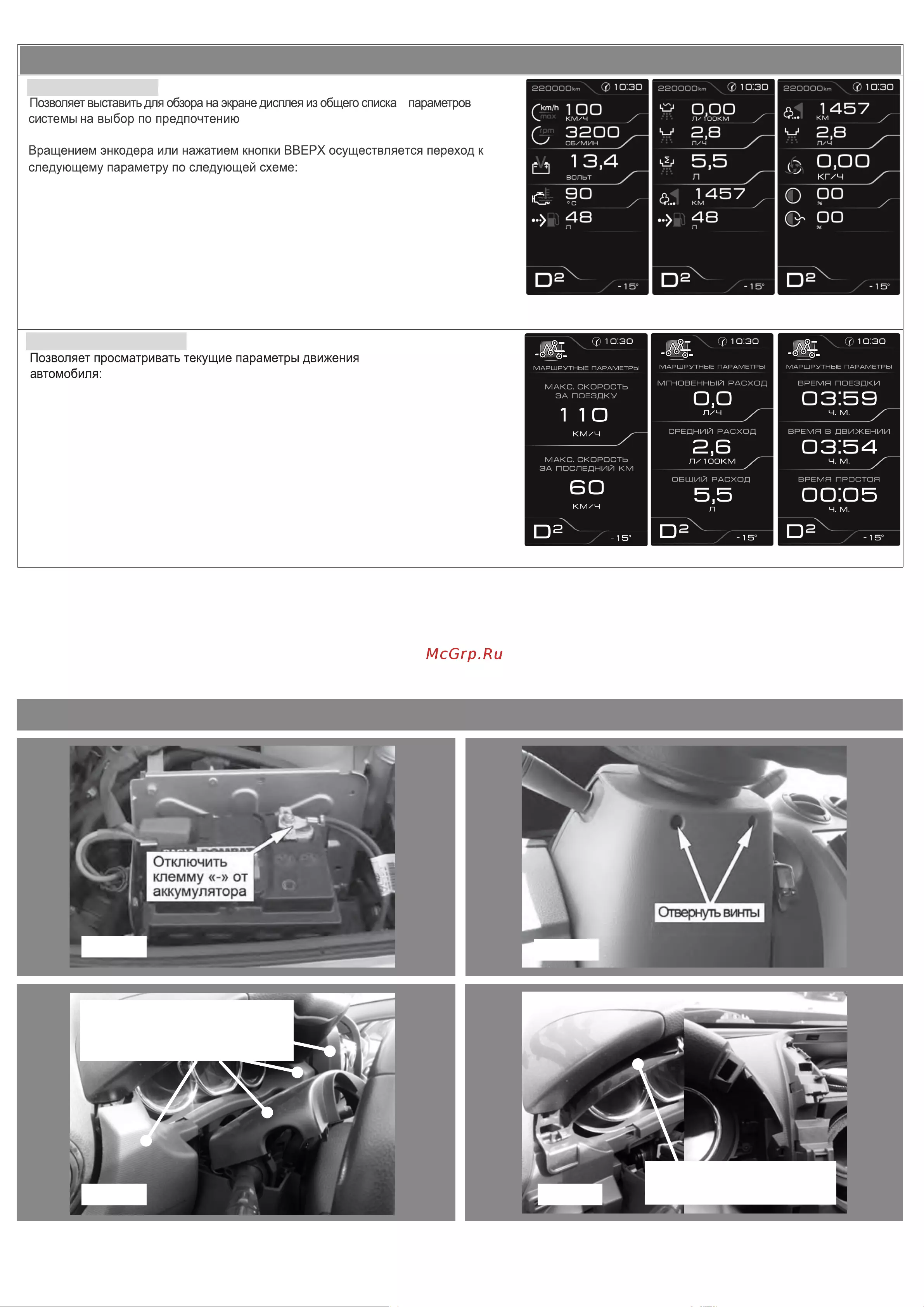

Приложение 1. Подключение изделия
21
Приложение 4. Режим «БОРТОВОЙ КОМПЬЮТЕР»
Настройки
Вызывает следующие пункты меню:
Позволяет просматривать следующие параметры электронных систем
автомобиля:
Диагностика
Ошибки ЭСУД; Паспорт ЭСУД.
Позволяет производить сброс ошибок ЭСУД.
Рис. 5
Отвернуть 4 винта крепления
комбинации приборов
Извлечь комбинацию приборов,
отсоединив колодку жгута проводов
Рис. 6
Рис. 7
Проложить внутри панели приборов
серый провод для обновления ПО
Подключить колодку
с серым проводом
(для обновления ПО)
к колодке комбинации
приборов GF890 ph2
Рис. 8
Комбинация приборов поддерживает работу с диагностическим
оборудованием у официальных дилеров - Can Clip.
Бортовой компьютер; Комбинация приборов; Уровень подсветки; Звук;
Тарировка; Предупреждения; Отчеты; Системные
, TPMS.
Содержание
66- Комбинация приборов gf 890 ph2
- Руководство по эксплуатации
- Общие требования 10
- Гарантийный талон
- Введение 4
- Упаковка 1
- Примечание информация об общем пробеге автомобиля недоступна для редактирования через комбинацию приборов комбинация прибо ров считывает её автоматически по can шине из блока абс при первом включении
- Режим комбинация приборов где отображаемая информация легко переключается кнопкой подрулевого переключателя и имеет более крупный шрифт режим бортовой компьютер где все управление экп производится с помощью энкодера нажатие кнопки подрулевого переключателя производит немедленный переход в режим комбинация приборов нажатие на кнопку энкодера в режиме комбинация приборов производит обратный эффект режим работы автоматически переключается в режим бортовой компьютер
- При установке кп на автомобиль с акпп текущая передача отображается в специально отведенном поле в левом нижнем углу графического индикатора
- Обновление по
- Для обновления по необходимо воспользоваться k line адаптером программатором gf 911 gf 910 производства ferrum рис 14 16 стр 14 и пк 3 для подготовки по в пк необходимо выполнить п 2 из руководства по эксплуатации k line адаптера gf 911 gf 910 3 обновление по рекомендуется производить на автомобиле с подключенной экп gf 890 со включеным зажиганием 3 k line адаптер gf 911 gf 910 должен быть подключен к бортовой сети автомобиля чёрный провод массы к кузову автомобиля один из красных проводов к 12 в серый провод адаптера gf 911 gf 910 должен быть соединён с серым проводом к линии экп gf 890 рис 13 стр 14 разъем блока питания 12в рис 5 стр 14 используется для обновления по вне автомобиля 3 переведите экп в режим обновления по выберите меню настройки системные обновление по для перехода в режим обновления по приложение 4 стр 28 на дисплее будет отображено подтверждение согласия на эту процедуру 3 далее следуйте п руководства по эксплуатации адаптера gf 911 gf 910
- Гарантия утрачивается и гарантийный ремонт не производится при наличии признаков постороннего вмешательства нарушения заводского монтажа проведения любого рода усовершенствований и доработок решения фирмы изготовителя по вопросам связанным с претензиями являются окончательными неисправные детали которые были заменены являются собственностью фирмы изготовителя по истечении гарантийного срока производится платный ремонт изделия
- Гарантийные обязательства если в течение гарантийного срока в изделии обнаруживается дефект производственного происхождения фирма изготовитель обязуется бесплатно устранить неполадки при соблюдении следующих условий изделие должно использоваться только в соответствии с настоящим руководством по эксплуатации настоящая гарантия не распространяется на изделия поврежденные в результате воздействия огня аварии неправильной эксплуатации попадания внутрь изделия агрессивных жидкостей и воды
- Текущие параметры позволяет просматривать текущие параметры двигателя обороты напряжение температура двигателя положение дросселя мгновенный расход температура воздуха на впуске угол опережения за жигания или расч ё тная нагрузка двигателя для duster diesel напряжение на датчиках кислорода или давление на впуске и давление топлива для duster diesel
- С правилами гарантийного обслуживания ознакомлен и согласен претензий к внешнему виду не имею
- Приложение 4 режим бортовой компьютер
- При выключенной can шине или отсутствии связи часть параметров которые не могут быть измерены непосредственно будут отображатся в виде _ _ _ _
- Правила гарантийного обслуживания
- Подпись покупателя_______________________________________________________________________________________________________
- Общие требования при покупке изделия требуйте заполнения данного талона без предъявления данного талона или при его неправильном заполнении претензии к качеству изделия не принимаются и гарантийный ремонт не производится
- Рис 4
- Рис 3
- Рис 2
- Рис 1
- Приложение 4 режим бортовой компьютер
- Приложение 1 подключение изделия
- Открепить и снять щиток комбинации приборов
- Маршрутные параметры
- Максимальная скорость автомобиля за поездку за последний километр средняя скорость автомобиля за поездку в движении мгновенный средний общий расход топлива уровень топлива в баке прогноз пробега автомобиля на остатке топлива время поездки в движении простоя
- Снять верхний кожух рулевой колонки и боковые облицовки комб приборов
- Рис 8
- Рис 7
- Рис 6
- Рис 5
- Подключить колодку с серым проводом для обновления по к колодке комбинации приборов gf890 ph2
- Рис 9
- Рис 12
- Рис 11
- Рис 10
- Приборов gf890 ph2
- Подключить колодку жгута проводов к колодке устанавливаемой комбин
- Рис 14
- Рис 13
- Приложение 4 режим бортовой компьютер
- Приложение 1 подключение изделия
- Система круиз контроль
- Рис 16
- Рис 15
- Сигнализаторы аварийных режимов аппаратные
- Приложение 2 сигнализаторы аварийных режимов
- Информационное поле
- Инструкция по работе с круиз контролем кк и ограничителем скорости ос на gf890 ph2
- Органайзер
- Обороты двигателя
- Наличие или отсутствие определённых сигнализаторов зависит от выбранного автомобиля и его комплектации
- Кнопкой вверх осуществляется выбор нужного параметра
- К аналогичному изменению параметров на дисплее в другом режиме
- Изменение настройки отображаемых параметров в одном из режимов
- Для автомобилей оснащённых правым подрулевым переключателем с
- Двумя кнопками длительное нажатие кнопки вниз осуществляет пере
- Выход из режима редактирования
- Ход в режим редактирования мигание параметра
- Сохранение параметра и переход к следующему пункту
- Приложение 3 режим комбинация приборов
- Последующее нажатие кнопки вниз осуществляет
- Позволяет выводить на дисплей сразу несколько параметров
