Falcon Eye FE-004 [12/24] Настройки сигнализации

Руководство пользователя видеорегистратора Falcon Eye

Примечание: 1. Для видеорегистраторов опционально поставляются DVD-RW или USB

флеш-диск.

2. Не выключайте устройство и не выходите из соответствующего меню в процессе

создания резервной копии, т. к. это может негативно повлиять на процесс.

3. Обратитесь к подробному руководству по эксплуатации на CD.

2.5 Настройки сигнализации

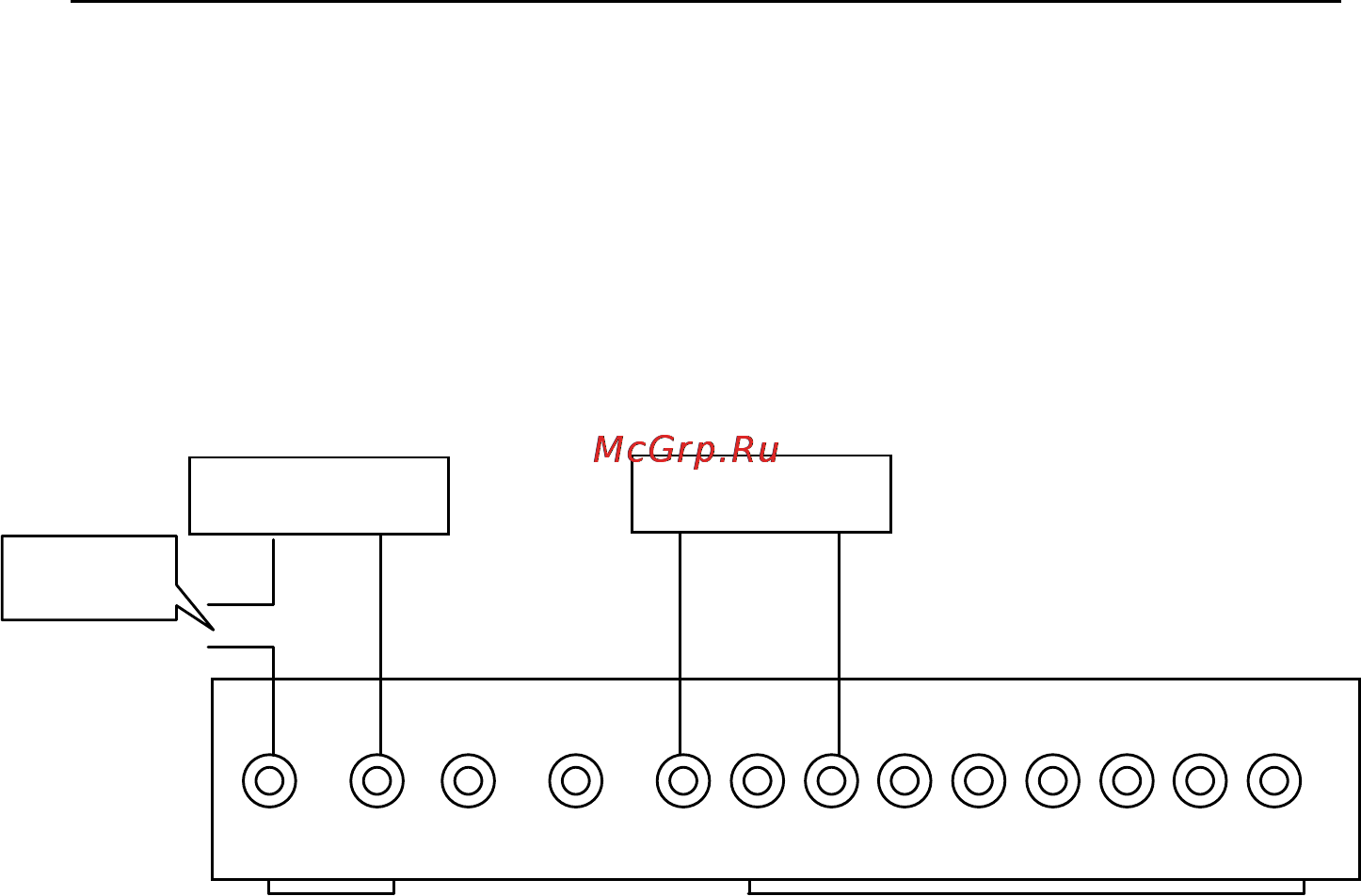

2.5.1 Схема подлкючения портов сигнализации

Расположение входных разъемов на задней панели видеорегистратора представлено

на нижеследующем рисунке. Обратитесь к физическому интерфейсу на лицевой

панели:

Power – питание, Alarm – сигнализация, alarm trigger – пуск сигнализации, alarm input

– входы для сигнализации, alarm output – выход для сигнализации

Примечание:

На рисунке (см. выше) представлен один испльзующийся входной канал

сигнализации из восьми. Для задней панели имеющей 16 входных каналов

предусмотрено 4 выходных канала и 16 входных каналов сигнализации,

организованных по такому же принципу. На рисунке представлена схема соединений

для нормально включенного состояния. Для нормально отключенного состояния

схема собирается в обратном порядке.

2.5.2 Обнаружение движения

Метод настройки обнаружения движения аналогичен настройке сигнализации. Для

получения подробных инструкций обращайтесь к руководству на CD. Метод

настройки чувствительности и зоны обнаружения движения представлен ниже (также

см. рисунки ниже).

Alarm input

Alarm

output

+ - G 12V G 1 2 3 4 5 6 7 8

Alarm

Alarm trigger

Power
