РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

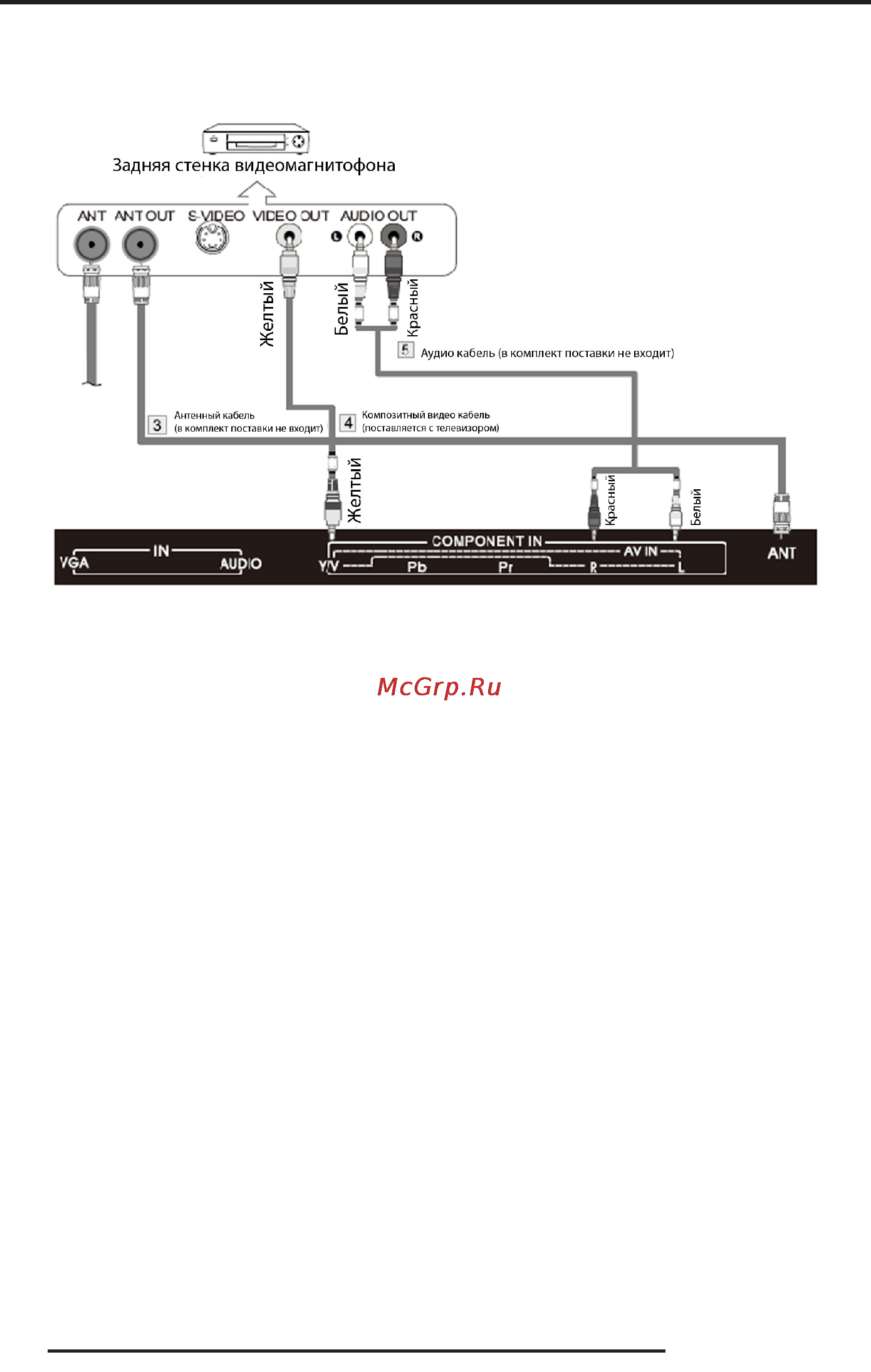

ПОДКЛЮЧЕНИЕ ВИДЕОМАГНИТОФОНА

Конфигурация задней стенки видеомагнитофона может быть различной. При подключении цвета штеке-

ров соединительных кабелей должны совпадать с цветами разъемов, к которым они подключаются.

Информацию о просмотре сделанных видеозаписей смотрите в руководстве по эксплуатации вашего ви-

деомагнитофона.

1. Отсоедините от телевизора антенный кабель (если вы его уже подсоединили).

2. Подключите антенный кабель в входному гнезду ANT IN для подключения антенны на задней стенке

видеомагнитофона.

3. Антенным кабелем соедините выходное гнездо ANT OUT видеомагнитофона с входным гнездом ANT.

4. Композитным видеокабелем соедините разъем VIDEO OUT видеомагнитофона с композитным видеов-

ходом Y/V (AV IN) телевизора.

5. Аудио кабелем соедините парный аудио выход AUDIO OUT R-L видеомагнитофона с парным аудио вхо-

дом L-R (AV IN) на задней стенке телевизора.
