Alpine TDA-7588RB [2/30] Благодаря чейнджерам компакт дисков от alpine вы получите

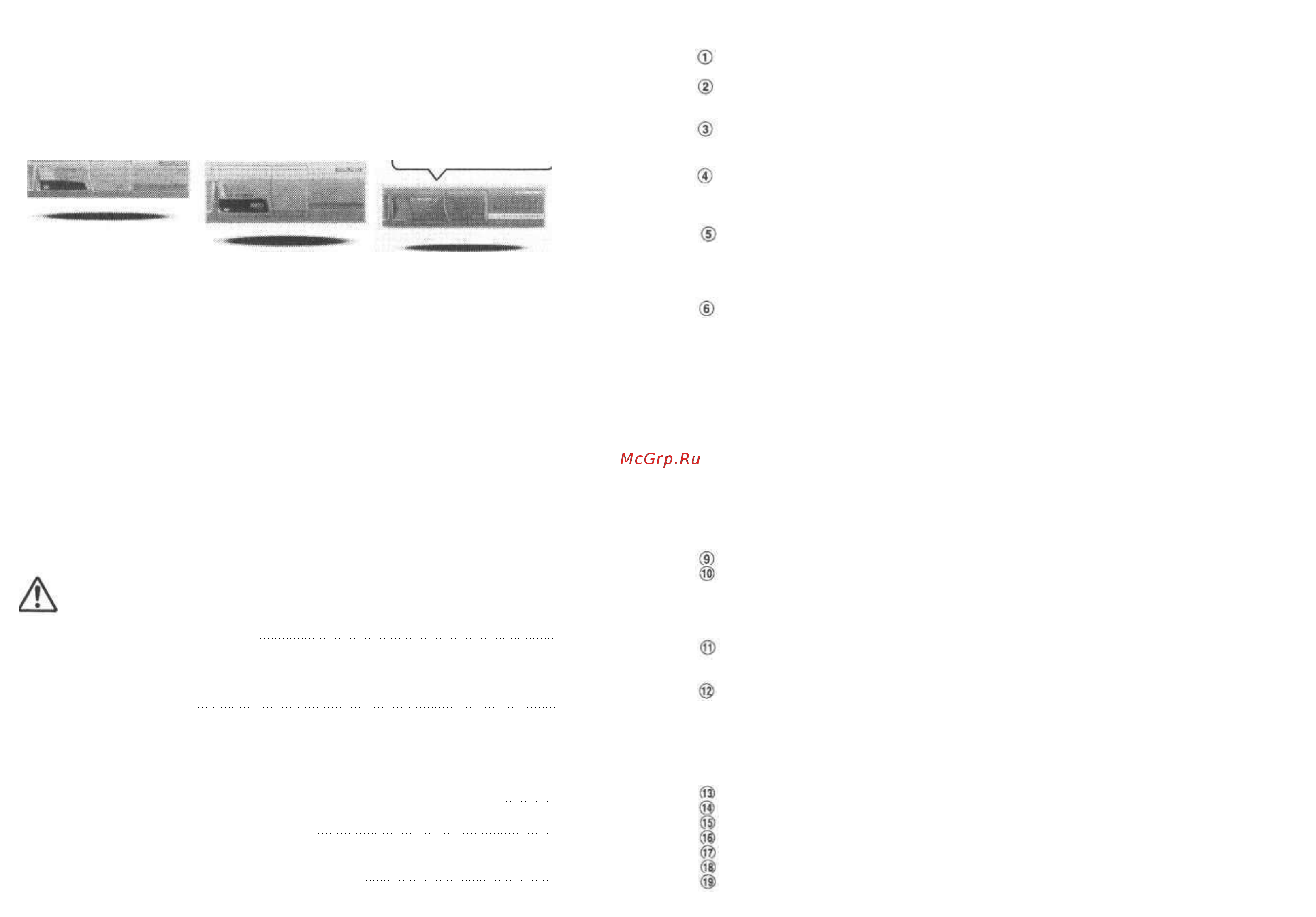

Чейнджер компакт-дисков
для CDA-7876RB/CDA-7873R/
TDA-7588RB/TDA-7587R
Чейнджер компакт-дисков
для CDA-7876RB/CDA-7873R/
TDA-7588RB/TDA-7587R
Не предназначен для под-
ключения к CDA-7876RB/CDA-
7873RttDA-7588RB/TDA-7587R
CHA-S624
СНА-1214
CHM-S620
Благодаря чейнджерам компакт-дисков от Alpine вы получите
дополнительное наслаждение!
Больше музыкальных произведений, больше музыкальных стилей,
больше удобств.
Чейнджеры компакт-дисков Alpine значительно обогащают выбор музыкальных
произведений для вашей автомобильной аудио системы. Управление всеми моделями
чейнджеров может осуществляться с головных устройств Alpine, при этом гарантируется
высокое качество воспроизведения звука. CHA-S624 представляет собой
высококачественный чейнджер на 6 дисков с новым преобразователем М DAC,
совместимый с Ai-NET, снабженный оптическим цифровым выходом, памятью на 150 дисков
и CD-текстом. СНА-1214, совместимый с Ai-NET, вмещает 12 дисков. CHM-S620 с шиной
M-Bus - сверхкомпактный чейнджер на 6 дисков.
Содержание
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Снятие передней панели 9
Установка передней панели 10
Инициализация системы 11
Включение и выключение питания 11
Регулировка угла наклона дисплея 11
Регулировка громкости, басов, высоких частот, баланса (между левым и правым
динамиками) и фейдера (между фронтальными и тыловыми динамиками) 12
Выбор режима ВВЕ 12
Выравнивание уровней сигнала источников 13
Изменение цвета подсветки панели управления
(только для CDA-7873R/TDA-7587R) 13
Регулировка яркости подсветки панели управления 14
®
Гнездо антенны
Соедините с прилагаемым антенным ISO штекером.
Входной провод аудио прерывателя (Розовый / Черный)
Подсоедините этот провод к выходу аудио интерфейса радиотелефона, с помощью
которого обеспечивается закорачивание на массу при получении телефонного вызова.
Провод дистанционного включения (Синий/Белый)
Соедините этот провод с проводом дистанционного включения вашего усилителя
мощности или процессора сигналов.
Провод подсветки дисплея (Оранжевый)
Данный провод можно соединить с проводом подсветки приборов на приборной доске.
Это позволит вам осуществлять управление подсветкой панели управления вашей
системы.
Провод прерывателя питания (Зажигание) (Красный)
Подсоединяйте этого провод к открытому зажиму блока плавких предохранителей
автомобиля или к любому другому неиспользуемому источнику питания,
обеспечивающему (+) 12 В, только при включенном зажигании или положении аудио
доступа.
Провод автоматической антенны (Синий)
Подсоедините этот провод к зажиму +В вашей автоматической антенны (если имеется)
ПРИМЕЧАНИЕ:
Этот
провод должен использоваться
только
для
управления
автоматической
антенной автомобиля. Не допускается его использование для влкючения
усилителя, процессора сигналов и т.п..
Патрон плавного предохранителя (20 А)
Провод питания (Желтый)
Подсоедините этот провод к положительной (+) клемме аккумуляторной батареи.
Примечание относительно подсоединения провода питания к
аккумуляторной батарее
Воспользуйтесь 20 А кабелем питания - удлинителем (приобретается
дополнительно), подсоединив его непосредственно к положительной (+) клемме
аккумуляторной батареи.
Разъем питания ISO
Провод заземления (Черный)
Подсоедините этот провод к качественному заземлителю на шасси автомобиля.
Удостоверьтесь, что в точке подсоединения провод соприкасается с неокрашенной
металлической поверхностью и что подсоединение выполнено надлежащим образом,
с использованием прилагаемого металлического шурупа.
Ai-NET разъем
Соедините его с выходным или входным разъемом другого устройства (чейнджера
компакт-дисков, эквалайзера и т.п.), оборудованного шиной Ai-NET.
Системный переключатель
При подсоединении процессора, снабженного шиной Ai-NET, установите данный
переключатель в положение EQ/DIV. Если не подсоединено ни одно из устройств,
оставьте переключатель в положении NORM.
ПРИМЕЧАНИЕ:
Перед тем, как перевести переключатель в другое положение, отключите
питание системы.
Разъем питания
ISO разъем (выход динамика)
К выходу левого тылового (+) динамика (Зеленый)
К выходу левого тылового (-) динамика (Зеленый/Черный)
К выходу левого фронтального (+) динамика (Белый)
К выходу левого фронтального (-) динамика (Белый/Черный)
К выходу правого фронтального (-) динамика (Серый/Черный)
59
