9. РУКОВОДСТВО ПО УСТАНОВКЕ
И ПОДКЛЮЧЕНИЮ
СОДЕРЖАНИЕ
1) До начала работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
2) Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3) Общие меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4) Меры предосторожности при установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5) Установка основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6) Извлечение основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
7) Подсоединение и разъемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
8) Подсоединение дополнительного оборудования . . . . . . . . . . . . . . . . . . . . . . . . 29
1) До начала работы
1. Данный аппарат предназначен для установки
исключительно в автомобили с заземлением на (-) и
источником постоянного напряжения питания 12 В.
2. Внимательно прочтите настоящее руководство.
3. Прежде, чем приступить к работе, отсоедините от
клеммы аккумулятора (-) провод. Это предотвратит
короткие замыкания в процессе установки. (Рисунок
1)
2) Комплектация
Основное устройство . . . . . . . . . . . . . . . . . . 1
Передняя панель . . . . . . . . . . . . . . . . . . . . . 1
Съемный обод . . . . . . . . . . . . . . . . . . . . . . . 1
Монтажный кронштейн . . . . . . . . . . . . . . . . 1
Специальный шуруп (M4x42) . . . . . . . . . . . . 1
Резиновый колпачок . . . . . . . . . . . . . . . . . . 1
Шурупы M5x6 мм . . . . . . . . . . . . . . . . . . . . . 4
L-образный ключ . . . . . . . . . . . . . . . . . . . . . . 2
Соединитель . . . . . . . . . . . . . . . . . . . . . . . . . 1
Пульт ДУ (с батарейкой) . . . . . . . . . . . . . . . . 1
Кейс съемной панели управления . . . . . . . 1
Руководство пользователя . . . . . . . . . . . . . 1
Гарантийный талон . . . . . . . . . . . . . . . . . . . 1
Специальный болт (Фиксация передней
панели) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3) Общие меры предосторожности
1. Не открывайте корпус аппарата. Внутри
нет составных частей, подлежащих
обслуживанию. Если вы что-либо уроните
внутрь аппарата во время установки,
обратитесь по месту его приобретения.
2. Для очистки корпуса пользуйтесь
сухой мягкой тканью. Ни в коем
случае не пользуйтесь грубой тканью,
растворителем, бензином или спиртом.
При сильном загрязнении слегка намочите
мягкую ткань холодной или теплой водой и
аккуратно сотрите грязь.
Аккумулятор
автомобиля

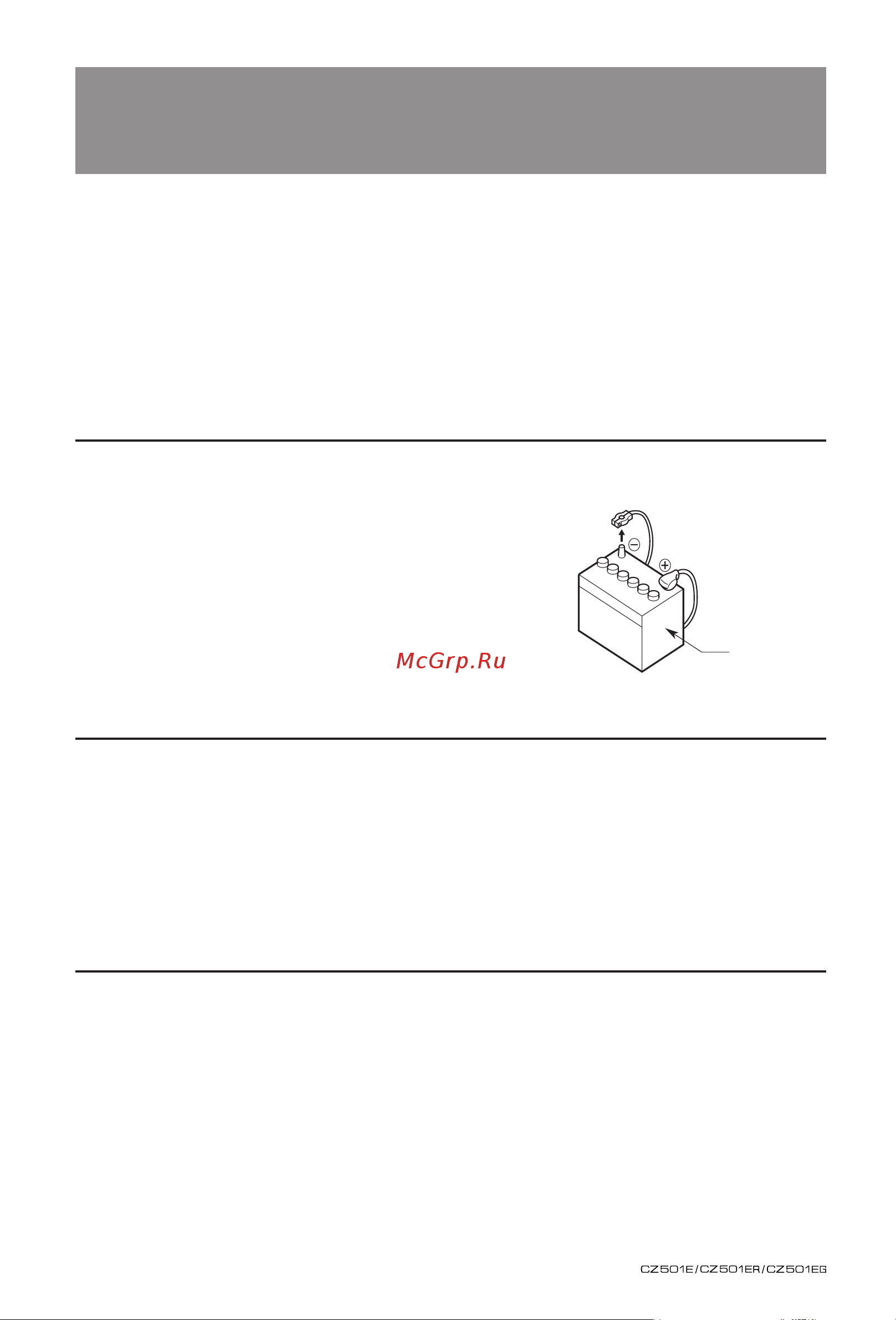

Рисунок 1
