27
Радиоприемник
Система настройки: тюнер с PLL синтезатором.
Принимаемые частоты:
FM : от 87,5 до 108 МГц (шаг 0,05 МГц)
MW : от 531 до 1602 к Гц (шаг 9 кГц)
LW : от 153 до 279 кГц (шаг 3 кГц)
СD проигрыватель
Система воспроизведения: система звуковых компакт-дисков Digital Audio
Диапазон частот : от 5 Гц до 20 кГц (+-1 дБ)
Отношение сигнал/шум : 100 дБ (1 кГц) IHF-A
Динамический диапазон: 96 дБ (1 кГц)
Искажения : 0,01%
Общие
Выходная мощность : 4 х 31 Вт (DIN 45324, 14,4 B)
Напряжение питания : постоянный ток 14 В (допустимо от 10,8 до 15,6 В)
Ток потребления : не более 15 А
Сопротивление громкоговорителей : 4 Ом (допустимо от 4 до 8 Ом)
Номинальный ток активной антенны : не более 500 м А
Вес :
Основной блок — 1,7 кг
Пульт дистанционного управления — 30 г (с батарейками).
Габаритные размеры :
Основной блок — 178 ( ширина) х 50 (высота) х 155 (глубина) мм
Радиоприемник
Система настройки: тюнер с PLL синтезатором.
Принимаемые частоты:
FM : от 87,5 до 108 МГц (шаг 0,05 МГц)
MW : от 531 до 1602 к Гц (шаг 9 кГц)
LW : от 153 до 279 кГц (шаг 3 кГц)
СD проигрыватель
Система воспроизведения: система звуковых компакт-дисков Digital Audio
Диапазон частот : от 5 Гц до 20 кГц (+-1 дБ)
Отношение сигнал/шум : 100 дБ (1 кГц) IHF-A
Динамический диапазон: 96 дБ (1 кГц)
Искажения : 0,01%
Общие
Выходная мощность : 4 х 31 Вт (DIN 45324, 14,4 B)
Напряжение питания : постоянный ток 14 В (допустимо от 10,8
до 15,6 В)
Ток потребления : не более 15 А
Сопротивление громкоговорителей : 4 Ом (допустимо от 4 до 8
Ом)
Номинальный ток активной антенны : не более 500 м А
Вес :
Основной блок — 1,7 кг
Пульт дистанционного управления — 30 г (с батарейками).
Габаритные размеры :
Основной блок — 178 ( ширина) х 50 (высота) х 155 (глубина) мм
Пульт дистанционного управления — 32 (ширина) х 56 (высота) х 24 (толщина) ммРадиоприемник
Профессиональный режим/
Управление P.EQ
Включение/выключение эффекта P.EQ
При включении эффекта P.EQ на дисплее
светится индикация “P.EQ”.
* Исходное состояние — “ON” (“вкл.”).
1. Нажмите клавишу [A] и выберите “P.EQ”.
2. Нажмите клавишу [D]. Индикация “P.EQ”
гаснет либо загорается.
* Если индикация “P.EQ” на дисплее отсутствует, эффект P.EQ
выключен.
Примечание:
* Если эффект P.EQ выключен, настройки, сделанные при
управлении звуковым полем, не влияют на работу источника.
Выбор меню P.EQ
1. Нажмите клавишу [A] и выберите “P.EQ”.
2. С помощью клавиши [BND] выберите
“BASC” (основной).
В строке состояния дисплея появится
индикация “BASC”.
3. С помощью клавиш прямого доступа
вызовите нужное меню P.EQ.
* Чтобы вызвать настройки из пользовательской памяти, с
помощью клавиши [BND] выберите “USR” и нажмите одну
из клавиш прямого доступа.
Редактирование и сохранение меню P.EQ
(пользовательская память)
1. Выберите меню P.EQ, на основе которого
Вы желаете осуществлять редактирование.
2. Нажмите и в течение не менее чем 1
секунды удерживайте клавишу [T].
3. С помощью клавиш [
] или [ ] выберите
настраиваемую частоту.
Для настройки доступны: канал корректировки,
диапазон корректировки, выбор центральной
частоты, регулировка усиления и выбор Q-
характеристики.
* Подробнее настройки описаны в руководстве по
эксплуатации DPH913.
4. Осуществите настройки, вращая
поворотный регулятор по часовой стрелке или
против нее. Диапазон настройки — от 1 до 10
для каждого из параметров.
5. Выполните настройки, повторяя шаги 3 и 4,
и нажмите клавишу [T],
6. Нажмите и удерживайте не менее чем 2
секунды клавишу прямого доступа, чтобы
сохранить результат редактирования.
* Пользовательской настройке можно присвоить заголовок.
Порядок ввода заголовков описан в подразделе “Ввод
заголовков” раздела “Общие для всех режимов операции”.
Цифровое радиовещание/
Управление цифровым тюнером DAB
Режим управления DAB
Если подключить с помощью кабеля CeNET
цифровой тюнер DAH913 или DAB9500z
(приобретается отдельно), всеми его
режимами можно управлять с данного
аппарата.
Прослушивание цифрового
радиовещания
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.

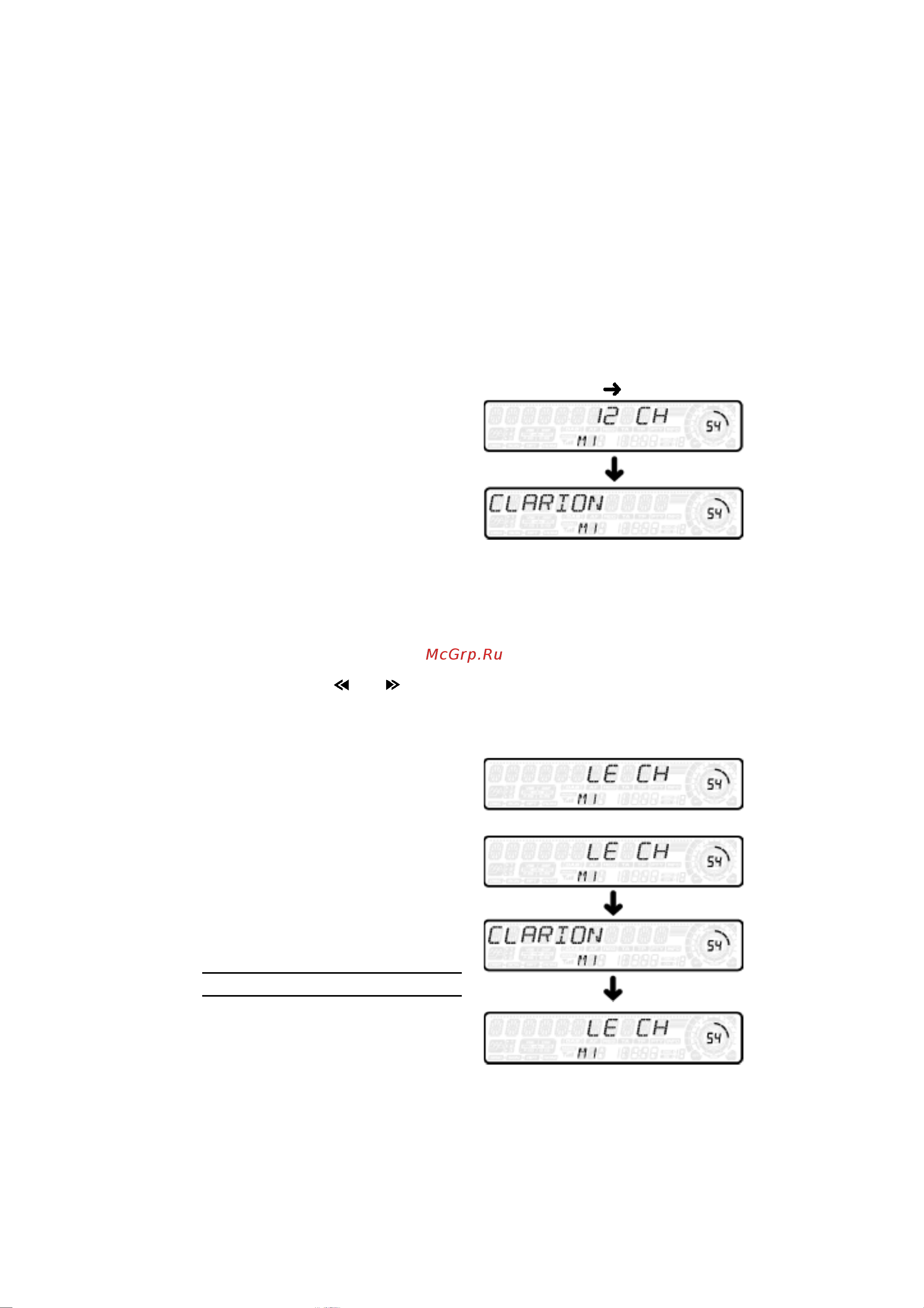

2. Если аппарат принимает радиовещание
DAB, дисплей переключается в следующем
порядке:
Частотный канал
Значок сервиса
Переключение дисплея
Переключаться между главным видом (значок
сервиса) и вспомогательным (тип программы
PTY) можно при помощи клавиши [D], нажав
и удерживая ее не менее 1 секунды.
Примечание:
* Если принимается радиовещание DAB, то вид дисплея в
нормальном режиме приема и в случае приема
предварительных настроек одинаков.
3. Если аппарат не принимает цифрового
радиовещания, дисплей переключается в
следующем порядке:
- Нормальный режим приема
- Прием предварительных настроек
