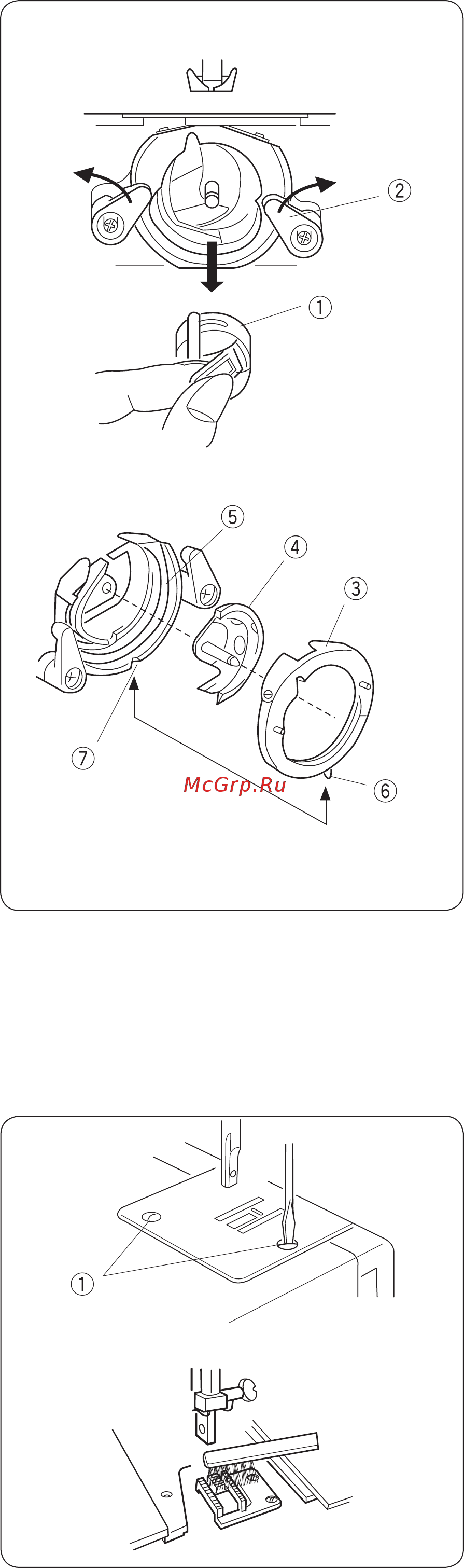

РАЗБОРКА И СБОРКА ЧЕЛНОЧНОГО УСТРОЙСТВА Машина с вертикальным челночным устройством нуждается в смазке а челночное устройство игольная пластина и рейки транспортера ткани должны очищаться после окончания работы над каждым изделием ВНИМАНИЕ Не оставляйте машину в помещениях с высокой влажностью около батарей отопления и под воздействием прямых солнечных лучей Чистите внешние части машины мягкой тканью и нейтральным мылом Перед чисткой установите иглу в крайнее верхнее положение переведите выключатель в положение OFF и отключите машину от сети 1 Откройте крышку челночного устройства 2 Выньте шпульный колпачок 1 из челночного устройства 3 Откройте держатели 2 кольца 3 челночного устройства 4 Снимите кольцо 3 и челнок 4 С помощью кисточки и сухой мягкой ткани очистите все детали 5 Возьмите масленку и капните на челночное устройство 5 1 2 капельки масла высокой очистки 6 Соберите челночное устройство возьмите челнок 4 за штифт и аккуратно установите его обратно в челночное устройство 5 Установите кольцо 3 челнока так чтобы штифт кольца 6 встал в прорезь 7 внизу устройства 7 Закройте кольцо держателями 2 защелкнув их обратно Покрутите маховое колесо машины в направлении на себя чтобы масло распределилось в челноке 8 Установите шпульный колпачок со шпулькой в челночное устройство ЧИСТКА НИЖНЕГО ТРАНСПОРТЕРА ТКАНИ ВНИМАНИЕ Отключите машину от сети Снимите прижимную лапку и швейную иглу 1 Винт С помощью отвертки открутите винты 1 на игольной пластине Снимите игольную пластину Движущие рейки транспортера ткани почистите кисточкой и мягкой тканью Установите игольную пластину и зафиксируйте ее винтами 26
