Информация о Российской сертификации
№ сертификата Орган по Нормативные Наименование Срок
соответствия сертификации документы сертифицированной действия
продукции
РОСС ОС ГОСТ 17692-89 Автомобильные 2 года
JP.ME67.ВО1674 “Циклон-тест” ГОСТ 28279-89 радио-, телепри-
емники с проигры-
вателями компакт-
кассет, компакт/
мини-дисков и
МР-3 плеерами
Вы приобрели автомобильный телевизор с радиоприемником и проигрывателем компакт-дисков фирмы
“Клэрион Лтд.”, Япония (“Clarion Co., Ltd”, Japan). Модель Clarion VRX938RVD предназначена для приема
радиопередач и воспроизведения компакт-дисков в автомобильных аудиосистемах. Это изделие широко
известно в кругах истинных ценителей высококлассного звука. Качество и безопасность подтверждены
множеством тестов, проведенных как зарубежными, так и российскими испытательными лабораториями.
Изготовитель в течение 3-х лет (срок службы) после выпуска данного изделия обеспечивает наличие
комплектующих для проведения ремонта и технического обслуживания, по истечении которого
эксплуатация и техническое обслуживание продолжаются в соответствии с действующими
нормативными документами. Изделие остается безопасным для жизни, здоровья человека и
окружающей cреды в течение всего срока эксплуатации. Гарантийный срок — 1 год.
ВНИМАНИЕ!
Если Вы приобрели аппаратуру надлежащего качества, то, по российским законам, она не подлежит возврату
или обмену на аналогичный товар других размера, формы и т.д.
ME67
43
1. ПРЕДУПРЕЖДЕНИЯ .................................................... 2
Меры предосторожности при эксплуатации ........ 3
2. ОРГАНЫ УПРАВЛЕНИЯ ............................................. 3
3. ТЕРМИНОЛОГИЯ ......................................................... 5
НАИМЕНОВАНИЯ КЛАВИШ ........................................... 5
4. ДИСПЛЕЙ ...................................................................... 5
Информационная панель ............................................. 5
Цветной ЖК дисплей ..................................................... 6
5. СПУ (Съемная панель управления) ........................ 7
6. ОБЗОР УПРАВЛЕНИЯ
С ПОМОЩЬЮ КЛАВИШ И СЕНСОРНЫХ КНОПОК
ПРИ ОТКРЫТОМ ДИСПЛЕЕ ........................................... 9
Установка батареек ..................................................... 10
Назначение кнопок
пульта дистанционного управления ....................... 10
7. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ............................ 11
Правила обращения с компакт-дисками .................. 12
8. МЕРЫ ПРЕДОСТОРОЖНОСТИ .................................. 12
ЖК панель - Общие указания ....................................... 12
Очистка ............................................................................ 12
9. УПРАВЛЕНИЕ ............................................................... 13
Основные операции ....................................................... 13
Прослушивание радиопередач .................................... 16
RDS (Система Радиоданных) ...................................... 18
Управление CD проигрывателем............................... 21
Управление CD/MD чейнджером .................................. 23
Управление телевизором ............................................ 25
Цифровое радиовещание/ ............................................ 28
Управление цифровым тюнером DAB ..................... 28
Управление навигационной системой ..................... 32
Подключение видеоаппаратуры ................................ 32
других производителей ............................................... 32
Другие операции ............................................................ 33
Управление DSP .............................................................. 35
Профессиональный режим/ ......................................... 38
Управление ...................................................................... 38
пространственным ...................................................... 38
эквалайзером VSE .......................................................... 38
Управление DVD ............................................................. 40
Режим VISUAL .................................................................. 40
10. В СЛУЧАЕ ЗАТРУДНЕНИЙ ....................................... 41
11. СООБЩЕНИЯ ОБ ОШИБКАХ ................................... 42
12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........................ 43
Содержание
1. ПРЕДУПРЕЖДЕНИЯ
FM (УКВ) тюнер
Принимаемые частоты:
от 87,5 до 108 МГц (шаг 0,05 МГц)
АM тюнер
Принимаемые частоты:
MW : от 531 до 1602 к Гц (шаг 9 кГц)
LW : от 153 до 279 кГц (шаг 3 кГц)
СD проигрыватель
Система воспроизведения: система звуковых
компакт-дисков Digital Audio
Диапазон частот : от 17 Гц до 20 кГц (+-1 дБ)
Отношение сигнал/шум : 80 дБ (1 кГц) IHF-A
Динамический диапазон: 80 дБ (1 кГц)
Искажения : 0,02%
Звуковой усилитель
Номинальная мощность : 4 х 17 Вт (20 Гц ... 20
кГц, 1%, 4 Ом)
Максимальная мощность : 4 х 48 Вт (JEITA)
Сопротивление громкоговорителей : 4 Ом
(допустимо от 4 до 8 Ом)
Входные сигналы
RGB вход:
Видеосигнал: 0,7 +/- 0,2 B (входное
сопротивление 75 Ом)
Синхронизация: 0,3 В (+0,9/-0,1)
Звуковой вход:
130±60 мВ с.кв. (входное сопротивление не
менее 10 кОм)
Вход видео:
1,0±0,2 В (входное сопротивление 75 Ом)
Выход видео
1,0±0,2 В (выходное сопротивление 75 Ом)
ЖК монитор
Размер: 7-дюймовый продольного типа
(152 мм ширина х 85 мм высота)
Метод формирования изображения:
Жидкокристаллический дисплей
трансмиссионного типа
Метод возбуждения: TFT (тонкопленочные
транзисторы) активная матрица
Количество пикселов: 336.960 (1440х234)
Общие
Напряжение питания : постоянный ток 14 В
(допустимо от 10,8 до 15,6 В)
Заземление: минус
Ток потребления : не более 4 А (1 Вт)
Номинальный ток активной антенны : не
более 500 м А
1. Данный аппарат предназначен только для 4-колесных
автомобилей. Недопустима его установка на тракторы,
автопогрузчики, бульдозеры, внедорожные автомобили, 2- или
3-колесные мотоциклы, катера и другие специальные
транспортные средства.
2. Если в салоне автомобиля слишком холодно, а
проигрыватель включается после включения отопления, на
диске или деталях оптики проигрывателя может осесть роса,
что сделает воспроизведение невозможным. Если роса осела
на диске, вытрите его мягкой тканью. Если роса осела на
деталях оптики проигрывателя, не включайте его по меньшей
мере 1 час. Роса испарится, и работоспособность
восстановится. 3. При езде по ухабистой дороге звук может
прерываться вследствие сильной вибрации.
4. Данный аппарат имеет высокоточный механизм. Даже в
случае возникновения проблем никогда не вскрывайте корпус,
не разбирайте аппарат и не смазывайте движущиеся части.
5. Прием телепрограмм
Во время приема телепрограмм мощность сигнала
изменяется в зависимости от направления движения
автомобиля, и в отдельных случаях прием четкого
изображения может оказаться невозможным.
Телевизионные сигналы распространяются строго по
прямой линии, таким образом, на прием могут повлиять здания,
возвышенности и другие препятствия.
Внешние помехи, например, от линий электропередачи
железной дороги, высоковольтных линий и излучающих сигналы
устройств могут искажать изображение или вызвать шумы.
* В случае плохого приема переключитесь на канал с хорошим
качеством.
ПРЕДУПРЕЖДЕНИЕ!
В целях безопасности водитель не должен смотреть телевизор или выполнять операции управления аппаратом во время
движения. Имейте в виду, что в некоторых странах законом запрещено смотреть телевизор или управлять им за рулем.
Кроме того, на время движения следует устанавливать уровень громкости, позволяющий расслышать звуки снаружи машины.
2

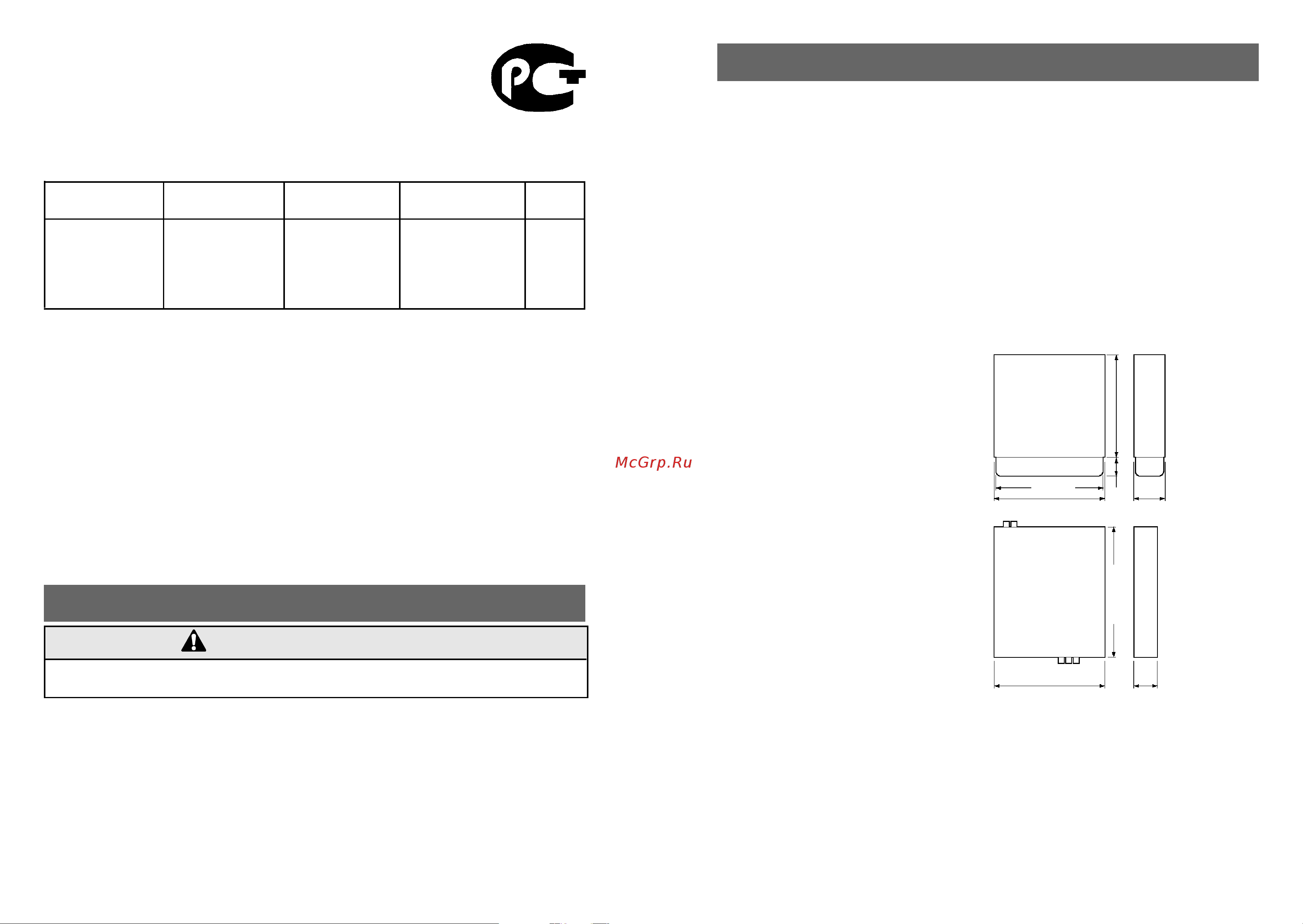

Основной блок
Блок тюнера-усилителя
50 мм
172 мм
178 мм
165 мм
30 мм
178 мм
37,5
мм
209,5 мм
12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание:
* Технические характеристики соответсвуют стандарту JEITA.
* Технические характеристики и оформление могут изменяться без предупреждения с целью дальнейшего усовершенствования.
Габаритные размеры :
Основной блок
178 ( ширина) х 50 (высота) х 165 (глубина) мм
Усилитель-тюнер
178 ( ширина) х 37,5 (высота) х 209,5 (глубина) мм
Пульт дистанционного управления
44 (ширина) х 110 (высота) х 27 (толщина) мм
Вес :
Основной блок: 2,0 кг
Усилитель-тюнер: 1,1 кг
Пульт дистанционного
управления: 30 г (с батарейками).
