2
Вы приобрели автомобильный цифровой медиаплеер фирмы “Клэрион Лтд.”, Япония (“Clarion Co., Ltd”, Japan).
Модель Clarion VS718 предназначена для воспроизведения компакт-дисков DVD/CD в автомобильных
мультимедийных системах. Это изделие широко известно в кругах истинных ценителей высококлассного звука.
Качество и безопасность подтверждены множеством тестов, проведенных как зарубежными, так и российскими
испытательными лабораториями.
Изготовитель в течение 3-х лет (срок службы) после выпуска данного изделия обеспечивает наличие
комплектующих для проведения ремонта и технического обслуживания, по истечении которого эксплуатация и
техническое обслуживание продолжаются в соответствии с действующими нормативными документами.
Изделие остается безопасным для жизни, здоровья человека и окружающей среды в течение всего срока
эксплуатации. Гарантийный срок — 1 год.
ВНИМАНИЕ!
Если Вы приобрели аппаратуру надлежащего качества, то, по российским законам, она не подлежит возврату
или обмену на аналогичный товар других размера, формы и т.д.
ME67
Информация о Российской сертификации
№ сертификата Орган по Нормативные Наименование Срок
соответствия сертификации документы сертифицированной действия
продукции
РОСС ОС “Циклон-тест” ГОСТ 17692-89 Автомобильные 2 года
JP.ME67.ВО1674 ГОСТ 28279-89 радио-, телепри-
емники с проигры-
вателями компакт-
кассет, компакт/
мини-дисков и
МР-3 плеерами
Система цветности данного DVD плеера в исходном состоянии (режим “AUTO”) установлена
на заводе-изготовителе с учетом требований соответствия системе цветности NTSC с высоким
качеством. В случае подключения источника сигнала в системе PAL изображение логотипа
DVD утратит свой цвет из-за несоответствия систем цветности DVD и телевизора. Чтобы
настроить систему цветности на PAL в автоматическом режиме, поставьте DVD в системе
PAL, чтобы перезапустить плеер в системе PAL или переустановить настройку на PAL по
умолчанию.
ВНИМАНИЕ!
ПРОИГРЫВАТЕЛЬ ЦИФРОВЫХ ФОРМАТОВ ДАННЫХ CLARION VS718 ПРЕДНАЗНАЧЕН
ИСКЛЮЧИТЕЛЬНО ДЛЯ ПРОСМОТРА С ЗАДНЕГО СИДЕНЬЯ АВТОМОБИЛЯ ДИСКОВ DVD
И VIDEO-CD.
ИЗДЕЛИЯ ДЛЯ ПРОСМОТРА ЦИФРОВОГО ВИДЕО НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОСМОТРА
ВОДИТЕЛЕМ ВО ВРЕМЯ ДВИЖЕНИЯ АВТОМОБИЛЯ, ПОСКОЛЬКУ ТАКИЕ ДЕЙСТВИЯ
СПОСОБНЫ ОТВЛЕЧЬ ЕГО ВНИМАНИЕ И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ
ЧЕЛОВЕЧЕСКИМ ЖЕРТВАМ. ЭТО МОЖЕТ ТАКЖЕ ЯВИТЬСЯ НАРУШЕНИЕМ МЕСТНОГО
ЗАКОНОДАТЕЛЬСТВА. КОМПАНИЯ CLARION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКИЕ
ТЕЛЕСНЫЕ ПОВРЕЖДЕНИЯ (ВКЛЮЧАЯ ПОВЛЕКШИЕ СМЕРТЕЛЬНЫЙ ИСХОД) ЛИБО ЗА
МАТЕРИАЛЬНЫЙ УЩЕРБ, ВЫЗВАННЫЙ НЕПРАВИЛЬНОЙ ИЛИ НЕПРЕДУСМОТРЕННОЙ
ЭКСПЛУАТАЦИЕЙ ДАННОГО АППАРАТА.
Содержание
Введение ...................................................................................................................................................... 3
УХОД И ОБСЛУЖИВАНИЕ ......................................................................................................................... 4
РАЗНОВИДНОСТИ ВОСПРОИЗВОДИМЫХ ДИСКОВ ............................................................................. 5
ОРГАНЫ УПРАВЛЕНИЯ ПЕРЕДНЕЙ ПАНЕЛИ ........................................................................................ 5
ОРГАНЫ УПРАВЛЕНИЯ ЗАДНЕЙ ПАНЕЛИ ............................................................................................. 6
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ............................................................................................ 6
ОСНОВНОЕ МЕНЮ И ПОДМЕНЮ DVD .................................................................................................... 9
ЭКРАН СОСТОЯНИЯ ДИСПЛЕЯ VS718 .................................................................................................... 10
ВОСПРОИЗВЕДЕНИЕ DVD ПРИ ПОМОЩИ VS718 .................................................................................. 10
ВОСПРОИЗВЕДЕНИЕ CD С ПОМОЩЬЮ VS718 ..................................................................................... 13
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ............................................................................................................... 14
УСТРАНЕНИЕ НЕПОЛАДОК ....................................................................................................................... 16
Технические характеристики ................................................................................................................. 16
К источнику звукового
сигнала (фиксированный
выход)
Видеовход 2
Кабель питания
Видеовход 1
A/V выход
A/V вход
VS718
Вид сзади
Черный — Заземление
Красный — Зажигание
Заземление (на корпус)
На ключ
зажигания
Предохранитель
Аккумулятор +12 В
Желтый — Аккумулятор (12 В)
Кабель питания
Винты М5х6
Counter Sunk
Machine
Винты М5х10 Philips

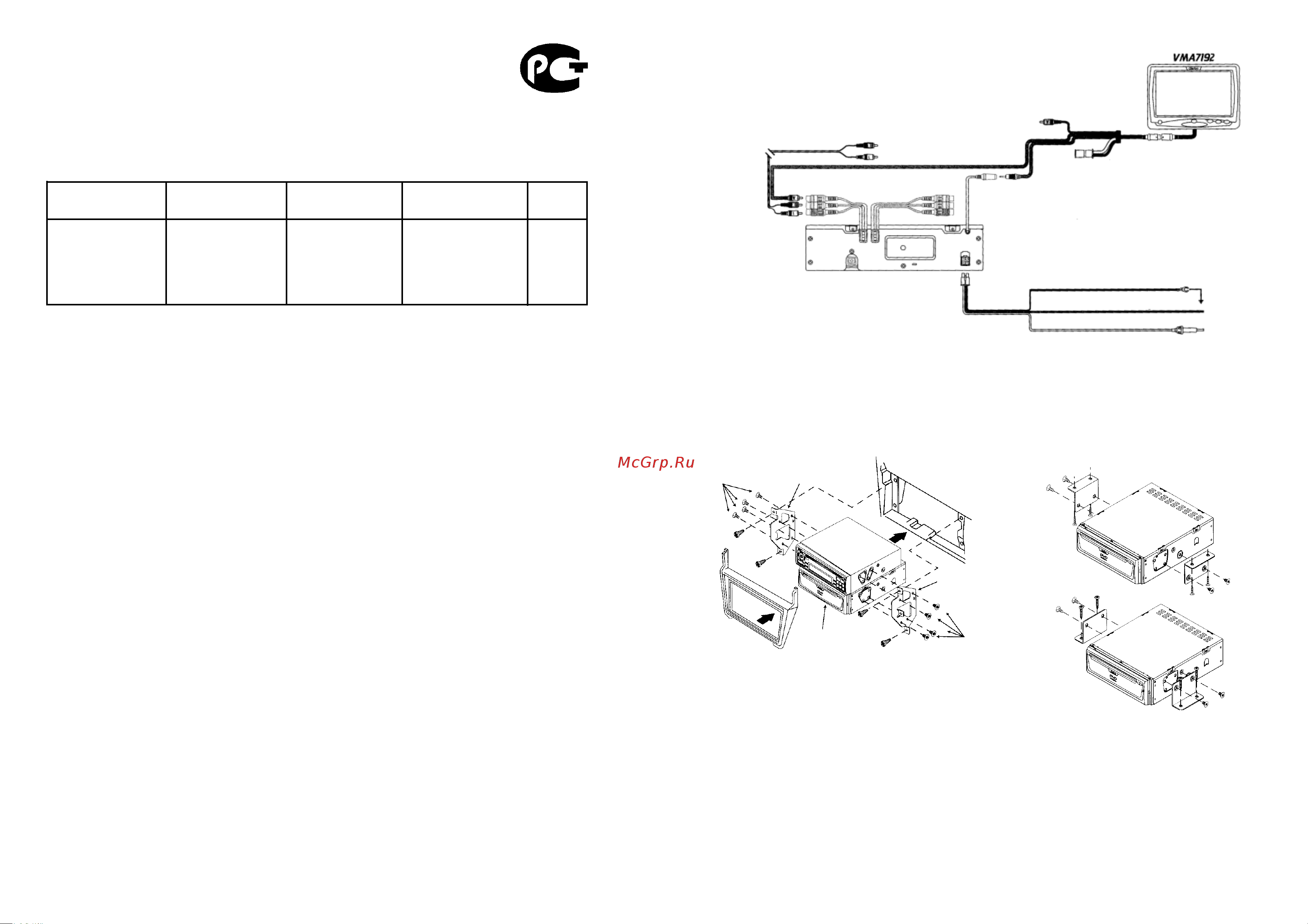

Подключение DVD плеера VS718
Схема подключения VS718
Установка VS718
VS718 можно установить горизонтально либо — с помощью монтажных отверстий ISO — в
приборной панели (см. рисунки ниже).
ПРИМЕЧАНИЕ: При установке с помощью отверстий ISO проверьте монтажную глубину.
Устройство обладает несколько большей глубиной, чем обычные устройства DIN, и для
установки потребуется определенное пространство.
Установка VS718 в отверстия ISO приборной панели
Винты М5х6
Counter Sunk
Machine
Винты М5х10 Philips
ПРИМЕЧАНИЕ: Вертикальная установка VS718 невозможна. При этом возможны
повреждения дисков и внутреннего механизма.
Горизонтальная установка VS718
15
