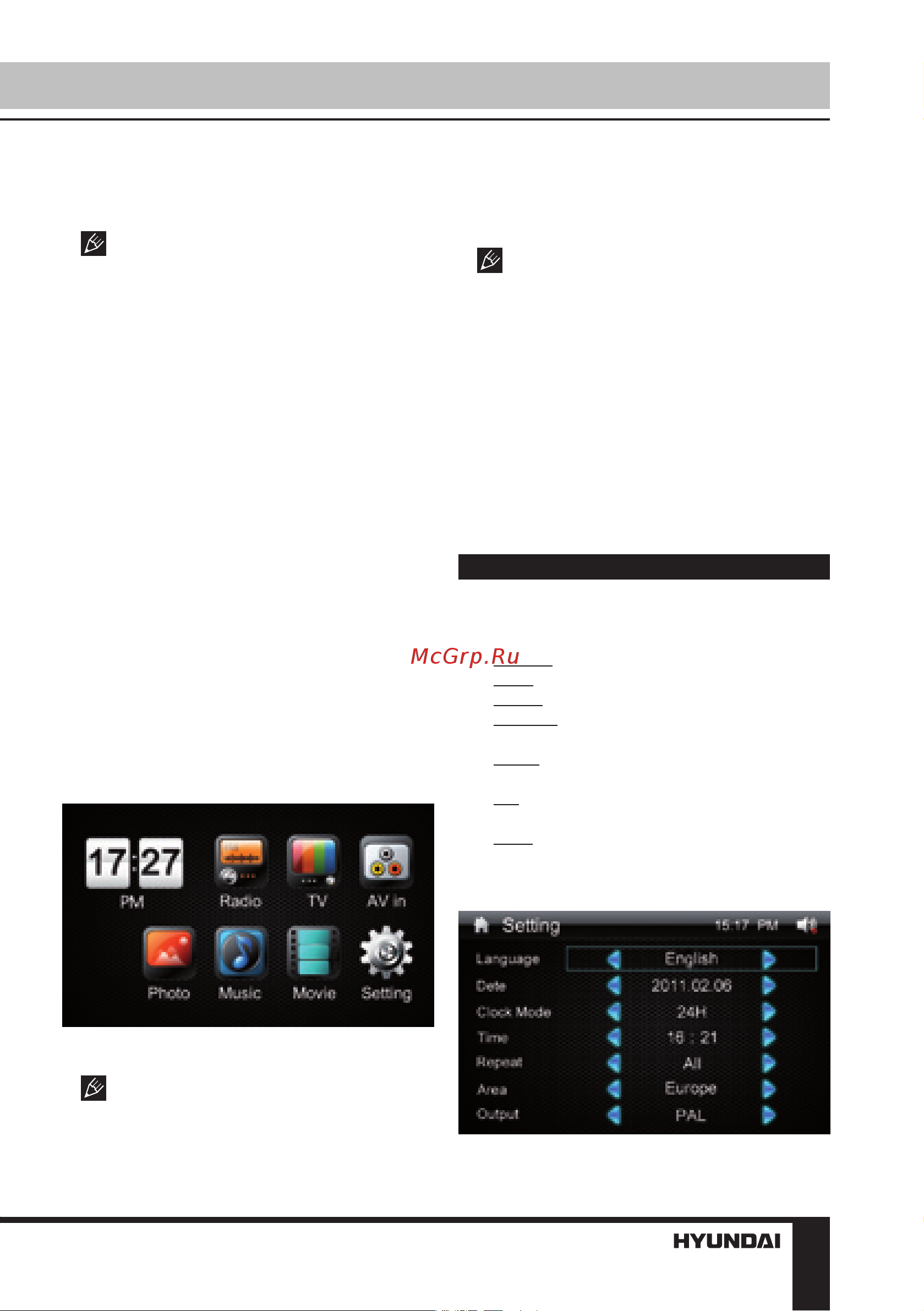

11
Operation
unit. Press reset button on the unit with a
pointed object (such as a ballpoint pen) to set
the unit to initial state.
When some errors occur on the display,
you can also press reset button to resume to
normal, and it will erase the clock setting and
some memorized functions.
Volume control
Press VOL+/VOL- buttons on the RC or on
the unit to increase/decrease the sound level.
Setting the sound characteristics
Press SEL button to switch between the
following settings: Volume->BAS->TRE->BAL-
>FA->EQ->LOUD.
Mute function
Press MUTE button on the RC or PWR
button on the unit to turn off the sound. Press
the button again or adjust volume to resume
the sound output.
Mode selection
• Repeatedly press MODE button on the
RC or on the panel to select a mode: Radio =>
USB => SD => TV => AV-in.
• In any mode touch right top corner of the
screen or press MENU button to display the
Main menu as follows:
In the menu, touch the item of the mode you
need to select the corresponding mode.
The USB and SD modes are only
available when a USB or SD/MMC card is
inserted into the unit.
Angle setting
Press repeatedly TILT button on the front
panel to adjust the desired angle of the
monitor.
Please do not adjust the monitor tilt
manually, otherwise it can get damaged.
Press IN/OUT button to slide the screen
back and forth.
AV in jack
AV jack is intended to receive audio and video
signals by connecting to external device.
Subwoofer
Connect a subwoofer to this unit using the
Subwoofer output of this unit. For subwoofer
operation an external amplifier is required.
System setup
Sound presets
Press SEL button to switch between modes:
• Volume: Adjust the sound volume level.
• Bass: Adjust the low-frequency level.
• Treble: Adjust the high-frequency level.
• Balance: Adjust the balance between left
and right channels.
• Fader: Adjust the balance between front
and left channels.
• EQ: Select Flat, Classic, Pop, Rock or
User equalizer mode.
• Loud: Selecting loudness ON will
emphasize the low frequency output.
Settings page
