8 9
Installation/Connection Installation/Connection

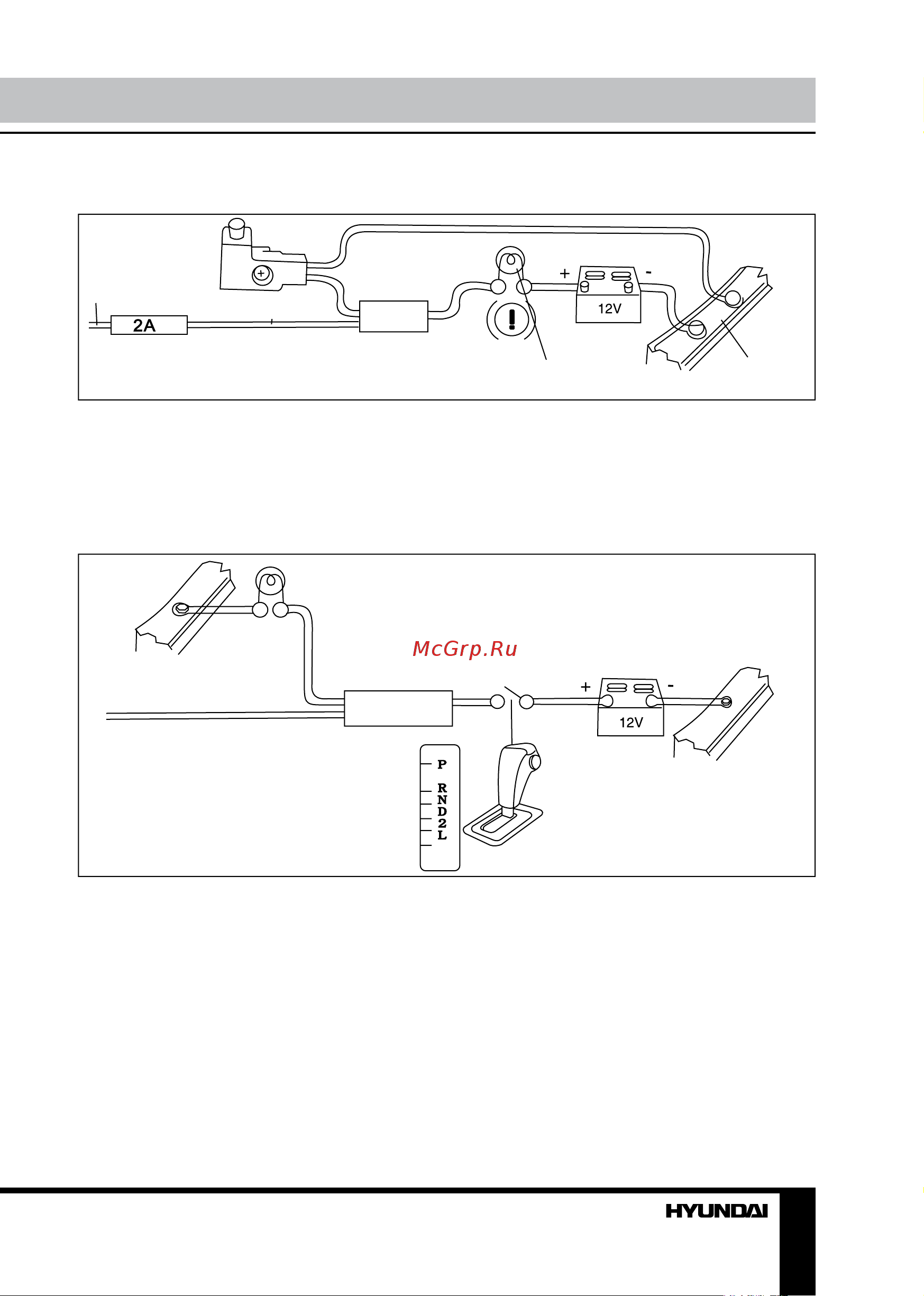

Parking wire connection
Parking brake lead
Brake light
Car frame
Battery
Brown Wire
If Parking cable is connected to hand brake switch, the video display of the TFT monitor will be
controlled by driving status, system setup and input video sources. When the car is moving ahead,
if the video disc is played, the screen shows a warning message. The warning screen will prevent
the driver from watching images.
Reverse driving cable connection
Car frame
Car frame
Rear view video camera lead
Reverse driving light
Gearbox
Pink wire
Battery
If the rear view video camera is connected, the unit automatically switches to CAMERA source
during reverse driving. The unit returns to the original work mode after the reverse driving is done.
Key (1/2) wire and Ground wire connection
These wires are intended for connecting to the Steering Wheel Controller (if available in the
vehicle). For more details of the connection see the user instruction manual supplied with your
vehicle.
Illumination wire
The illumination wire should be connected to parking lights of the vehicle. The button
illumination (backilght) is possible only when the parking lights are switched on.
