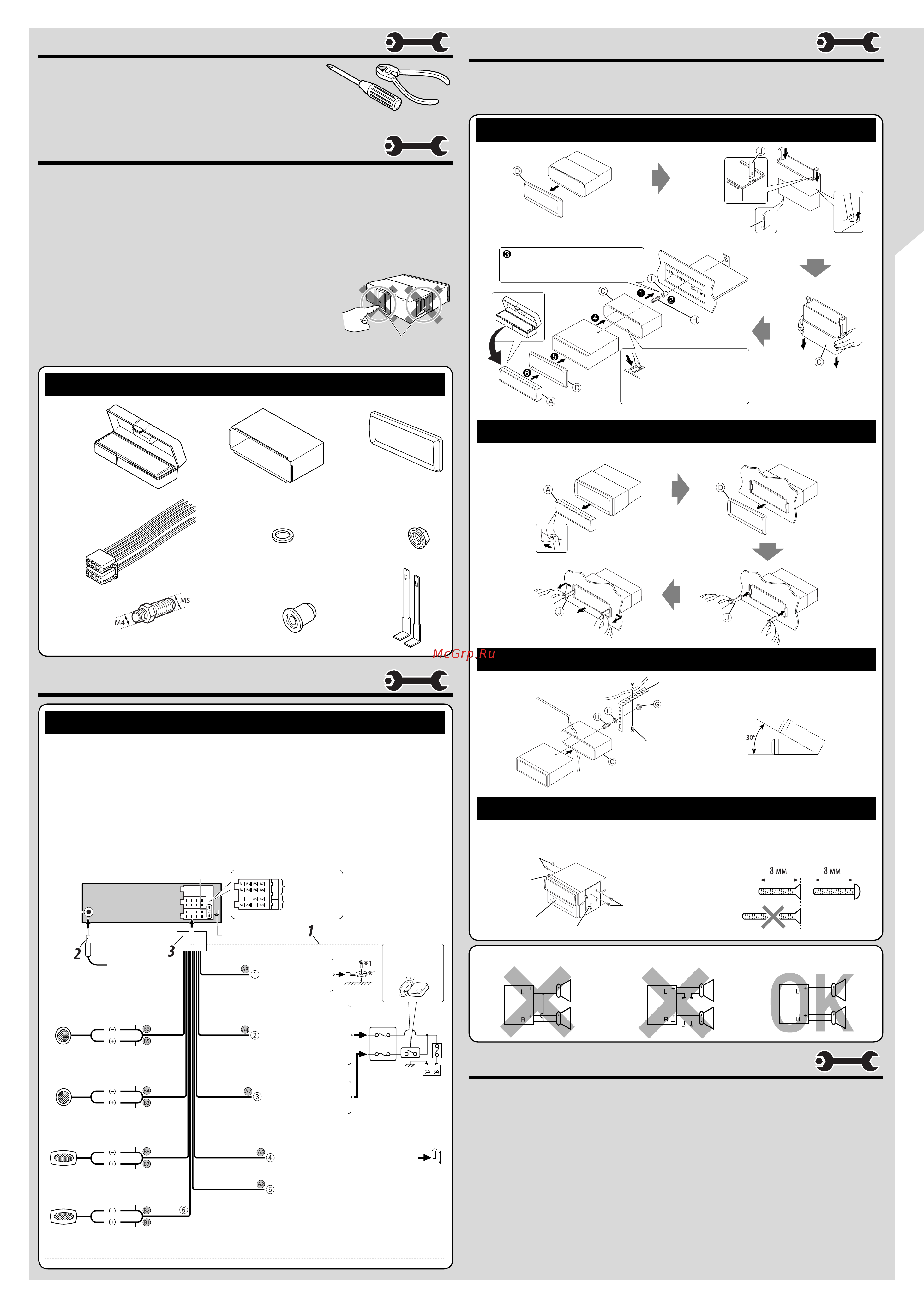

4– RU
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Подготовка
Это устройство разработано для эксплуатации на 12 В постоянного
напряжения с минусом на массе. Если Ваш автомобиль не имеет этой
системы, требуется инвертор напряжения, который может быть приобретен у
дилера автомобилнего специалиста JVC.
ПРЕДУПРЕЖДЕНИЯ
Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем
аккумулятора и осуществить все подключения перед установкой устройства.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Примечания:
• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком
часто, обратитесь к дилеру автомобилнего специалиста JVC.
• Рекомендуется подключать динамики с максимальной мощностью более 45 Вт (к задней и передней панели
устройства, с полным сопротивлением от 4 Ω до 8 Ω). Если максимальная
мощность менее 45 Вт, измените значение настройки “AMP GAIN”, чтобы
предотвратить повреждение динамиков (см. раздел “Общие настройки — PSM”).
• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы
изолирующей лентой.
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать
во время удаления устройства.
Радиатор
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
• Сработал предохранитель.
* Правильно ли подключены черный и красный провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L) громкоговорителей?
• Шум мешает звучанию.
* Соединен ли находящийся сзади зажим заземления с шасси автомобиля с помощью более короткого и тонкого
шнуров?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого (L) громкоговорителей?
• Приемник не работает.
* Выполнена ли перенастройка приемника?
Пурпурный
Передний
динамик (слева)
К удаленному проводу другого
оборудования или антенны (макс. 200 мА)
Синий с белой
полосой
Красный
К вспомогательному
разъему в блоке
предохранителя
К разъему фазы в
блоке предохранителя
(минуя блок зажигания)
(постоянный 12 В)
Желтый *
2
К металлическому
корпусу или шасси
автомобиля
Черный
Переключатель
зажигания
Предохранитель 15 A
Блок
предохранителя
Задний динамик
(слева)
Задний динамик
(справа)
Передний
динамик (справа)
Белый с черной полосой
Задний разъем
заземления
Разъем
эфирной
связи
Серый с черной полосой
Зеленый
Серый
Зеленый с черной полосой
Пурпурный с черной полосой
Белый
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Типичные подключения
Подключайте только передние динамики,
если используется система из двух
динамиков.
Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное подключение
может привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова
автомобиля могут быть разного цвета.
1 Подсоедините цветные провода шнура питания в указанном ниже порядке.
2 Подключите кабель антенны.
3 В последнюю очередь подключите электропроводку к устройству.
Пpимечaние. Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется,
переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2
предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.
• Желтый провод (А4) в этом случае не используется.
Положение 2
предохранителя
Положение 1
предохранителя
К системе сотового телефона
Коричневый
*
1
Hе входит в комплект поставки.
*
2
Этот провод необходимо подключить для проверки работы
устройства до установки, иначе устройство нельзя будет
включить.
F
Шайба (њ5)
C
Муфта
D
Декоративную
панель
E
Кабель питания
A/B
Панель
управления/
Жесткий футляр
G
Фиксирующая
гайка (M5)
J
Рычаги
I
Резиновый чехол
H
Крепежный болт
(M4 × 5 мм ; M5 × 12,5 мм)
Список деталей для установки и подключения
УСТАНОВКА
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы, касающиеся
установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию, поставляющую
соответствующие принадлежности.
• Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.
Монтаж
Выполните необходимые
электрические соединения.
Отогните соответствующие
фиксаторы,
предназначенные для
прочной установки корпуса.
Устанавливайте устройство таким образом, чтобы не
повредить предохранитель, расположенный сзади.
Удаление устройства
Перед удалением устройства освободите заднюю часть.
При использовании дополнительной стойки
Установите устройство под
углом менее 30°.
Винт (дополнительно)
Стойка (дополнительно)
Стена
Приборная панель
При установке устройства без использования муфты
В автомобиле Тойота, например, сначала извлеките автомобильный радиоприемник и установите устройство
на место.
Крепежные винты
(M5 × 8 мм)*
Карман
Крепежные винты (M5 × 8 мм)*
Кронштейн*
Кронштейн*
* Hе входит в комплект
поставки.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
