УКРАЇНА
25
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
KD-R961BT KD-R862BT/ KD-R861BT

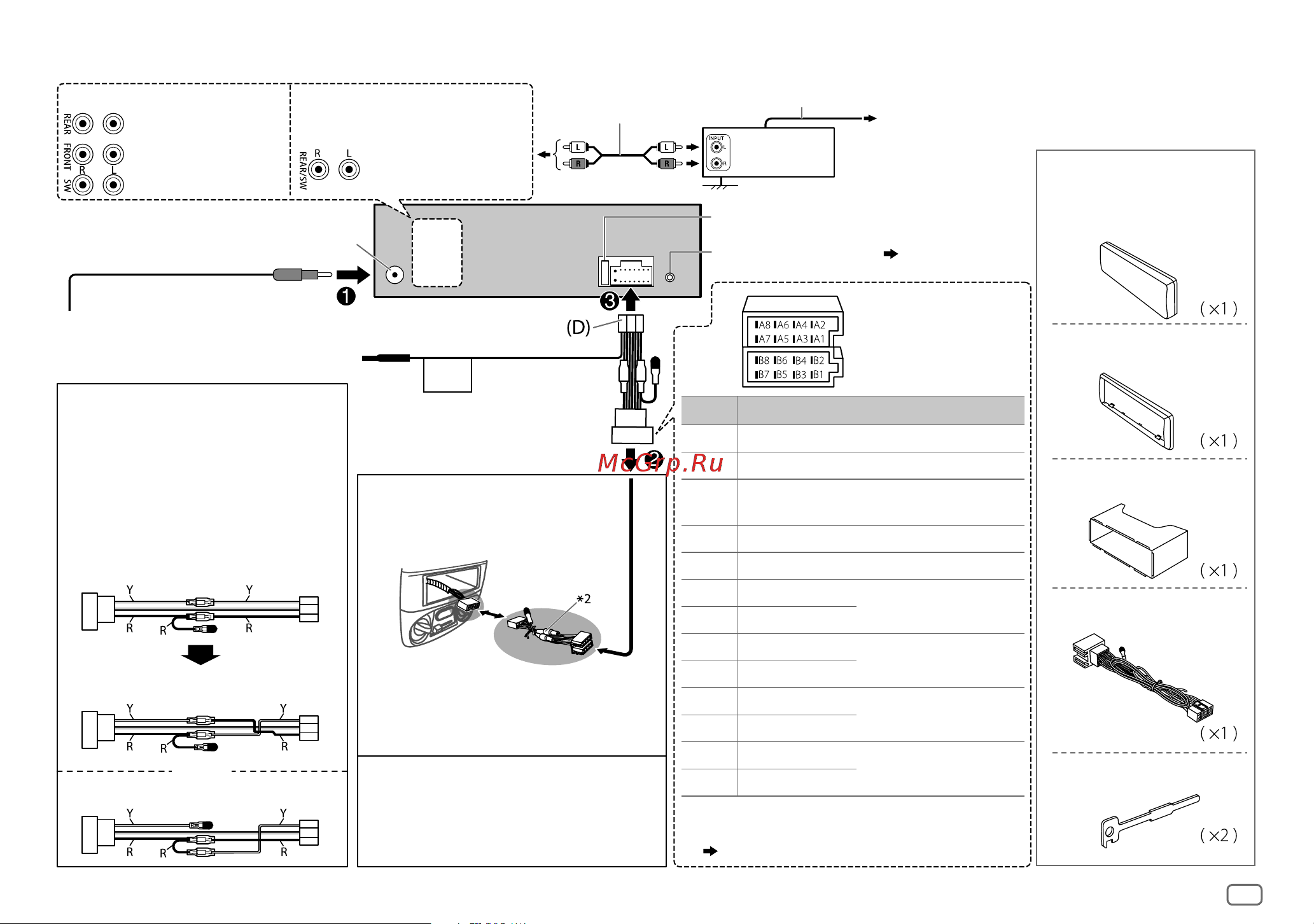

Підключення проводів
Лампа синя/жовта
Сигнальний шнур
(не входить до комплекту поставки)
Кабель для дистанційного управління
(не входить до комплекту поставки)
До адаптера пристрою
дистанційного керування на кермі
Запобіжник (10А)
До синього/білого кабелю
пучок проводів
(D)
Гніздо для підключення штекера антени
Підсилювач JVC
*
1
ВАЖЛИВО:
Спеціальна електропроводка (можна
придбати окремо), що підходить для вашого
автомобіля, рекомендується для з’єднання пристрою з
вашим автомобілем.
Якщо ваш автомобіль НЕ
оснащений виводом за
стандартом ISO
( або )
Рознімання ISO
*
2
Спеціальна електропроводка (можна придбати
окремо)
Для деяких авто марки VW/Audi або
Opel (Vauxhall)
Вам, можливо, прийдеться внести зміни до
з’єднання провідників шнура живлення
(D)
згідно
з ілюстрацією.
Якщо пристрій не вмикається зі зміненими
з’єднаннями 1, використайте змінене з’єднання 2.
Y: Жовтий R: Червоний
Початкова схема з’єднання рознімань
Змінена схема з’єднання рознімань 1
Змінена схема з’єднання рознімань 2
Контакт Колір та призначення
A4 Жовтий : Акумулятор
A5 Синій/білий : Регулювання живлення
A6 Оранжевий/білий : Перемикач управління
освітленням автомобіля
A7 Червоний : Запалювання (ACC)
A8 Чорний : З’єднання заземлення
B1 Багряний
ª
: Задня колонка (права)
B2 Багряний/чорний
·
B3 Сірий
ª
: Передня колонка (права)
B4 Сірий/чорний
·
B5 Білий
ª
: Передня колонка (ліва)
B6 Білий/чорний
·
B7 Зелений
ª
: Задня колонка (ліва)
*
3
B8 Зелений/чорний
·
*
3
Ви можете також підключити сабвуфер безпосередньо без
підсилювача зовнішнього сабвуфера. Для налаштування,
16.
Передній вихід
Підключення задніх
динаміків
Підключення сабвуфера
Підключення задніх
динаміків/сабвуфера
Список деталей для
монтажу
(A)
Передня панель
(C)
Монтажний кожух
(B)
Декоративна накладка
(D)
Пучок проводів
(E)
Ключ для демонтажу
*
1
Надійно підключіть провід
заземлення підсилювача до
шасі автомобіля, щоб уникнути
пошкодження даного пристрою.
Вхідний роз’єм для мікрофона
( 9)
