РУССКИЙ
29
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

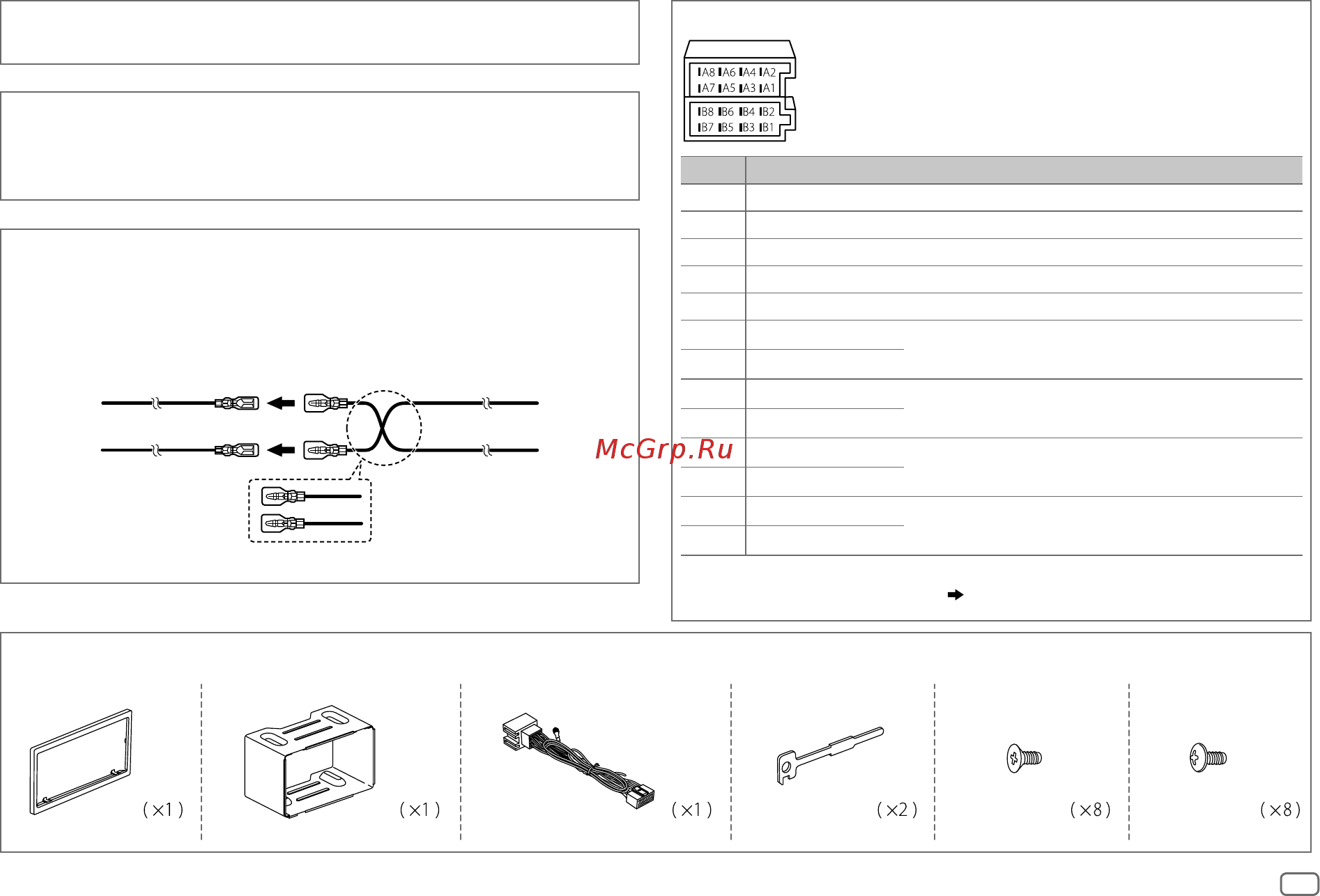

Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel
(Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на
рисунке.
Разъемы ISO
Контакт
Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием
A6 Оранжевый/белый : Переключатель управления освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1
Фиолетовый
]
: Задний динамик (правый)
Для 3-полосного кроссовера: Высокочастотный динамик (правый)
B2
Фиолетовый/чёрный
[
B3
Cерый
]
: Передний динамик (правый)
Для 3-полосного кроссовера: Среднечастотный динамик (правый)
B4
Серый/чёрный
[
B5
Белый
]
: Передний динамик (левый)
Для 3-полосного кроссовера: Среднечастотный динамик (левый)
B6
Белый/чёрный
[
B7
Зелёный
]
: Задний динамик (левый)
*
Для 3-полосного кроссовера: Высокочастотный динамик (левый)
B8
Зелёный/чёрный
[
* Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя
низкочастотного динамика. Для настройки,
19
.
Подключение проводов
УстройствоАвтомобиль
A7 (Красный) Kабель зажигания (Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи (Жёлтый)
Если в автомобиле отсутствует разъем ISO :
Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов,
специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу
профессионалам. Обратитесь к поставщику автомобильных аудиосистем.
При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы
предотвратить повреждение устройства.
Список деталей для установки
(A)
Декоративная панель
(B)
Посадочный корпус
(C)
Жгут проводов
(D)
Ключ для демонтажа
(E)
Болт с плоской головкой
(
M5 × 8мм
)
(F)
Болт с круглой головкой
(
M5 × 8мм
)
JS_JVC_KW_R920BT_DB92BT_E_RU.indd 29JS_JVC_KW_R920BT_DB92BT_E_RU.indd 29 18/11/2015 10:49:11 AM18/11/2015 10:49:11 AM
