РУCCKИЙ 47
Подсоединение соединителей ISO
Вам может потребоваться модифицировать
проводку прилагаемого жгута проводки,
как это показано на рисунке ниже.
ПОДСОЕДИНЕНИЕ/УСТАНОВКА
Подсоединение

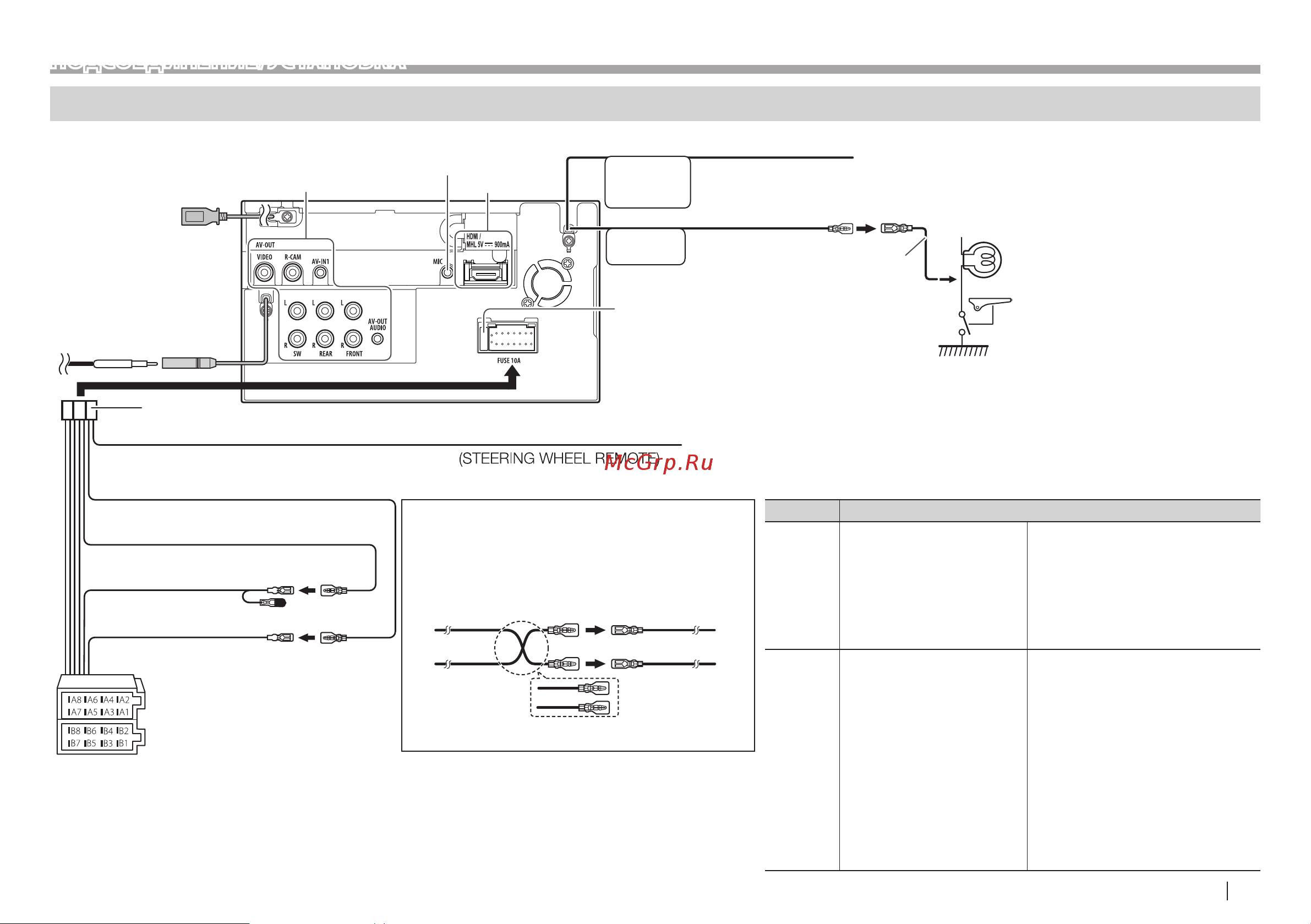

❏ Подсоединение проводов к контактным разъемам
PARKING
BRAKE
REVERSE
GEAR
SIGNAL
Стр.49
Стр.49
Разъем USB:
Стр.48–49
Подключите антенный
кабель к разъему
антенны.
Предохранитель 10 А
Подсоедините к жгуту проводки лампы заднего
хода автомобиля при использовании опционной
камеры заднего вида.
Подсоедините к жгуту
проводки выключателя
обнаружения стояночного
тормоза автомобиля.
• Для обеспечения
максимальной безопасности
обязательно подсоединяйте
датчик парковки.
К адаптеру дистанционного управления OE, соответствующему
автомобилю
• Если никаких соединений не выполняется, не давайте кабелю выходить
из-под щитка.
Фиолетовый с белой полосой
(Провод датчика заднего
хода)
Светло-зеленый
(Провод датчика
парковки)
3
1
Голубой с желтой полосой (Провод рулевого пульта
дистанционного управления)
Желтый (Провод аккумуляторной батареи)
Красный (Провод зажигания)
Красный (A7)
Желтый (A4)
Соединитель A
Соединитель B
Стр.48–49
Контакт Цвет и функции соединителя A и B
A4 Желтый Батарея
A5 Синий с белой полосой Регулировка мощности
A6 Оранжевый с белой
полосой
Затемнение
A7 Красный Зажигание (ACC)
A8 Черный Подсоединение заземления
B1
Фиолетовый
Правый динамик
ª
(задний)
B2 Фиолетовый с черной
полосой
Правый динамик
·
(задний)
B3
Серый
Правый динамик
ª
(передний)
B4
Серый с черной полосой
Правый динамик
·
(передний)
B5
Белый
Левый динамик
ª
(передний)
B6
Белый с черной полосой
Левый динамик
·
(передний)
B7
Зеленый
Левый динамик
ª
(задний)
B8 Зеленый с черной
полосой
Левый динамик
·
(задний)
Красный
(Провод зажигания)
Устройство
Желтый
(Провод
аккумуляторной
батареи)
Автомобиль
Красный (A7)
Желтый (A4)
Проводка по умолчанию
