УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое
замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к
металлическим деталям устройства в процессе и на протяжении некоторого времени
после завершения эксплуатации устройства. Температура металлических деталей,
таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу заземления
(чёрный) или параллельно.
•
Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите
провод высокого напряжения (красный) к клемме на блоке плавких предохранителей,
которая обеспечивает питание с напряжением 12 В постоянного тока и которая
включается и выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем
отсоедините разъем
автомобильного
аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”.
(
13, 14)
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную
панель)”.
4 Подключите клемму автомобильного аккумулятора.
5 Выполните сброс устройства.
(
3)
Подключите необходимые
провода.
(
13, 14)
Приборная
панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.
Порядок извлечения устройства
1
Снимите переднюю панель.
2 Вставьте соединительный штифт на
ключах для демонтажа в отверстия на
обеих сторонах декоративной панели,
затем извлеките его.
3 Введите ключи для демонтажа в
прорези на каждой стороне, затем
следуйте инструкциям со стрелками,
как показано справа.

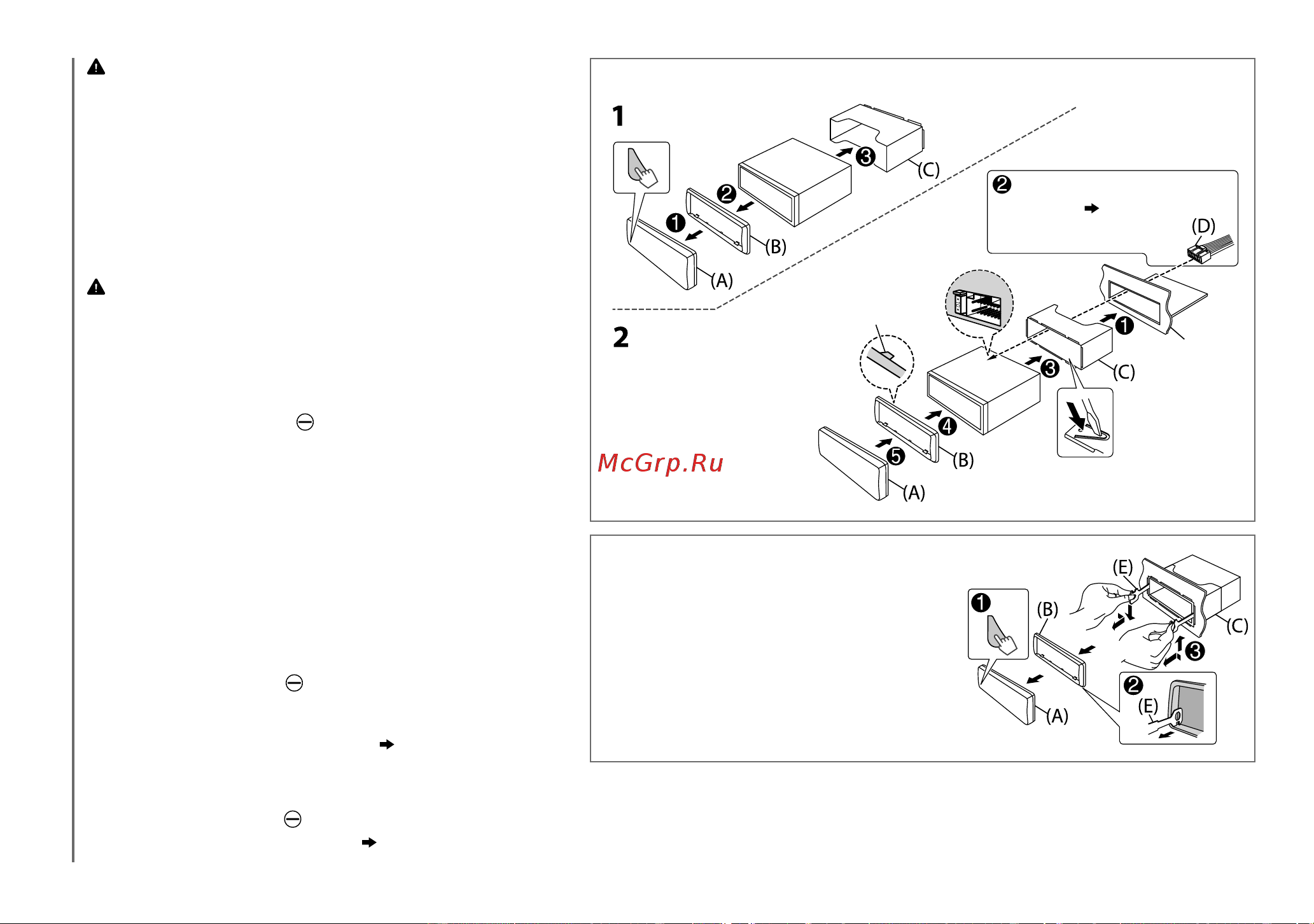

Установка устройства (установка в приборную панель)
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
