УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Подключите необходимые
провода. (➜ 13)
Приборная панель
автомобиля

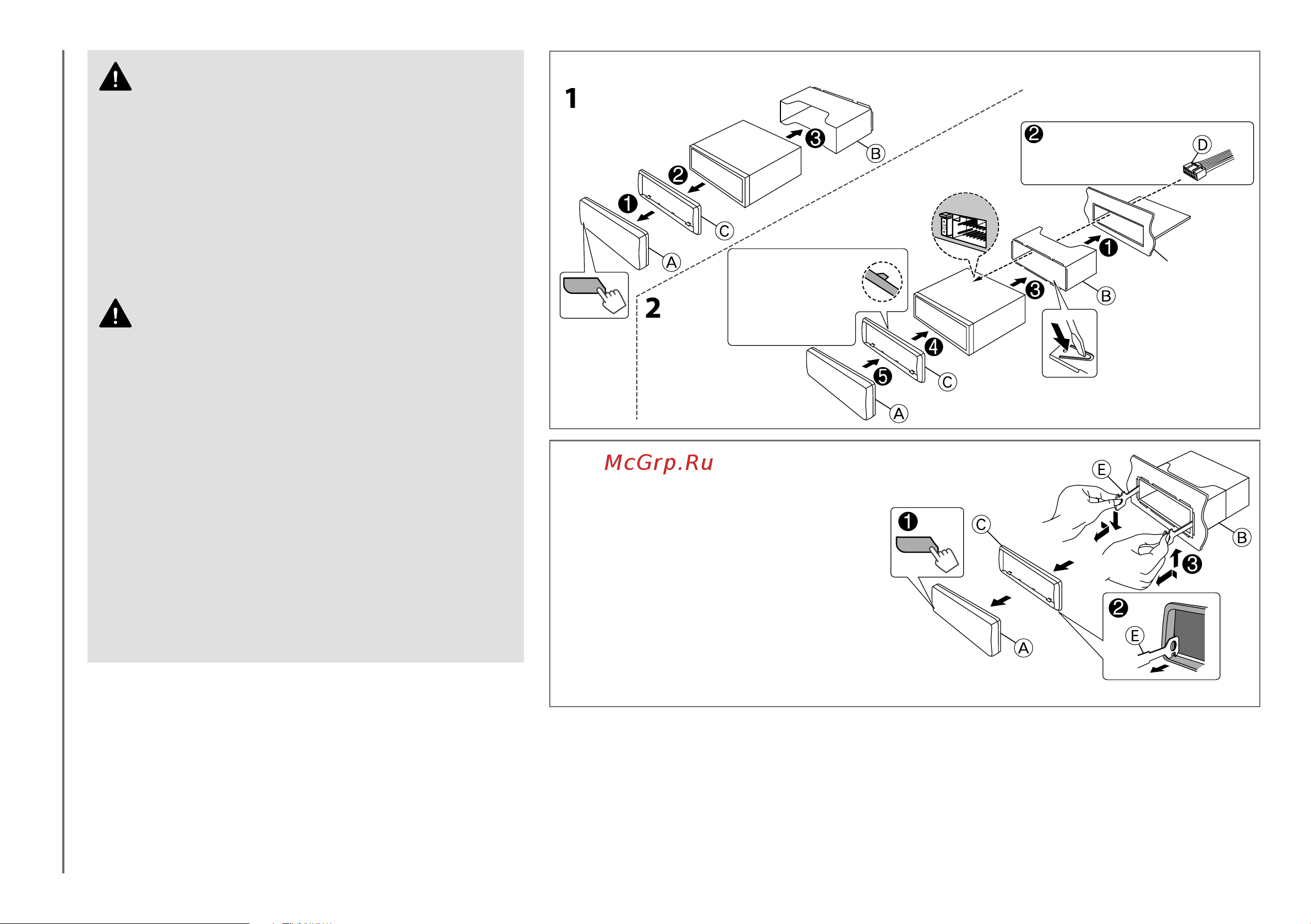

Отогните соответствующие фиксаторы, предназначенные
для прочной установки посадочного корпуса.
Порядок извлечения
устройства
1
Снимите переднюю панель.
2 Вставьте соединительный штифт на
ключах для демонтажа в отверстия
на обеих сторонах декоративной
панели, затем извлеките его.
3 Введите ключи для демонтажа
в прорези на каждой стороне,
затем следуйте инструкциям со
стрелками, как показано справа.
Установка устройства (установка в приборную панель)
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного
тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов
и монтажом.
• Не подключайте провод аккумулятора (желтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (черный), чтобы не
допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое
замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь
к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамика · к корпусу машины, проводу заземления
(черный) или параллельно.
• Установите устройство под углом 30º или меньше.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1 Извлеките ключ из замка зажигания, затем отсоедините
разъем “·” автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”.
(
➜
13)
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4 Подключите клемму · автомобильного
аккумулятора.
5 Выполните сброс устройства.
(
➜
3)
Убедитесь, декоративная
панель направлена
правильно. Форма крючков
на верхней стороне, как
показано на рисунке.
RU_KDC-4557U[E0E20]1.indd 12RU_KDC-4557U[E0E20]1.indd 12 8/8/12 7:43:55 AM8/8/12 7:43:55 AM
