— 81 —

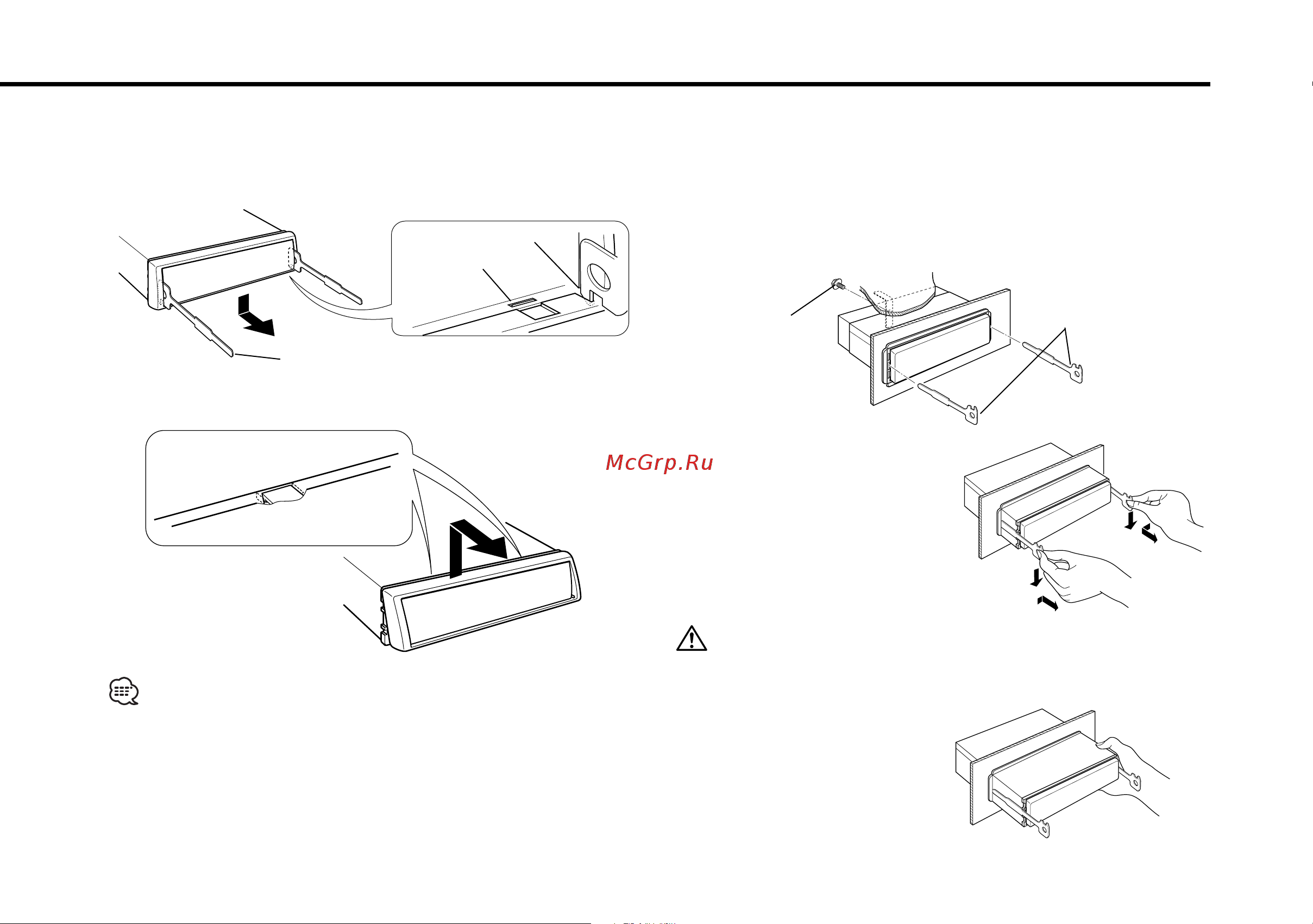

■ Zdejmowanie obramowania z twardej gumy
Zaczep
Zamek
Wkręt (M4×8)
(dostępny w
sprzedaży)
■ Wyjmowanie aparatu
Akcesoria poz. 2 Uchwyt do wyjmowania
Akcesoria poz. 2
Uchwyt do wyjmowania
2 Gdy opuszczona jest dolna krawędź obramowania, usuń dwa
górne elementy ustalające.
Obramowanie może być wyjęte w ten sam sposób od góry.
1 Włącz zaczepy uchwytów do wyjmowania i usuń oba dolne zamki.
Opuść obramowanie i pociągnij ją do przodu tak jak przedsta-
wiono na rysunku.
4 Opuść uchwyty do wyjmo-
wania w kierunku do dołu i
wycią gnij aparat do połowy
naciskając uchwyty do
wewnątrz.
5 Wyjmij aparat do końca
trzymając go rękami. Należy
uważać, aby go nie upuścić.
Zachowaj ostrożność, aby uniknąć zranienia od zaczepów na
uchwytach do wyciągania.
1 Wyjmij obramowanie z twardej gumy jak przedstawiono w punkcie
“Zdejmowanie obramowania z twardej gumy”.
2 Wykręć wkręt (M4×8) z tylnej ścianki.
3 Wstaw głęboko oba uchwyty do wyjmowania w szczeliny po obu
stronach jak przedstawiono na rysunku.
KDC-4024/4024V_Polish 02.9.27 1:18 PM Page 81
