16

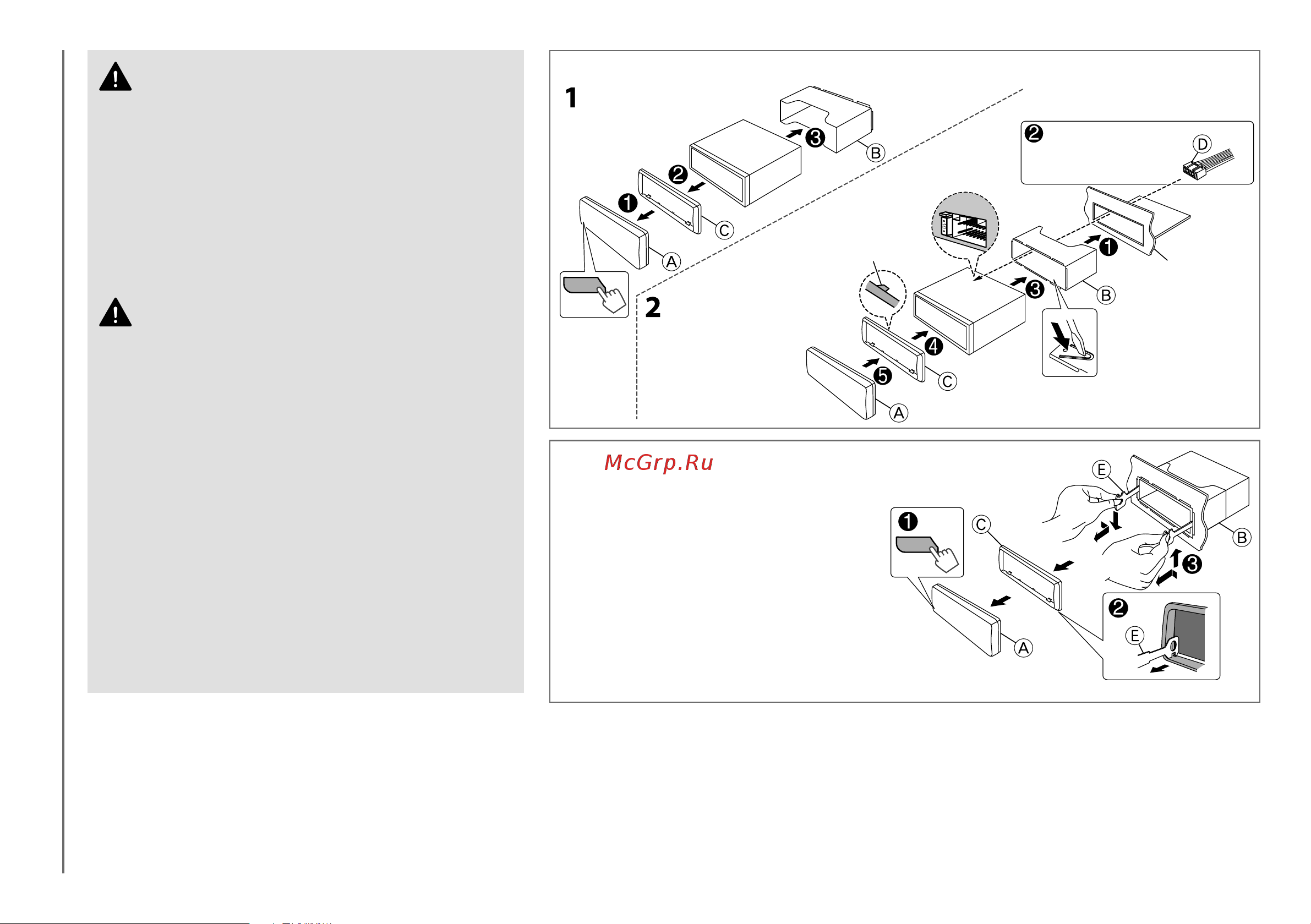

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Порядок извлечения
устройства
1
Снимите переднюю панель.
2 Вставьте соединительный штифт на
ключах для демонтажа в отверстия
на обеих сторонах декоративной
панели, затем извлеките его.
3 Введите ключи для демонтажа
в прорези на каждой стороне,
затем следуйте инструкциям со
стрелками, как показано справа.
Предупреждение
• Устройство можно использовать только с источником питания
12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед
подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод
высокого напряжения (красный) к корпусу машины или проводу
заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не
допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на
корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и
монтажу должна выполняться специалистами. Обратитесь к
поставщику автомобильных аудиосистем.
•
Данное устройство подлежит установке в консоль автомобиля. Не
прикасайтесь к металлическим деталям устройства в процессе и на
протяжении некоторого времени после завершения эксплуатации
устройства. Температура металлических деталей, таких как
радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамика
·
к корпусу машины,
проводу заземления (чёрный) или параллельно.
• Установите устройство под углом 30º или меньше.
•
Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке
плавких предохранителей, которая обеспечивает питание с напряжением
12 В постоянного тока и которая включается и выключается ключом зажигания.
•
После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что
кабели не касаются корпуса автомобиля, после чего замените
предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
разъем “
·
” автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”.
(
➜
17)
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4
Подключите клемму
·
автомобильного аккумулятора.
5 Выполните сброс устройства.
(
➜
3)
Подключите
необходимые провода.
(
➜
17)
Приборная панель
автомобиля
Отогните соответствующие фиксаторы, предназначенные
для прочной установки посадочного корпуса.
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
Установка устройства (установка в приборную панель)
RU_KDC-BT43U[E0].indd 16RU_KDC-BT43U[E0].indd 16 10/23/12 4:41:51 PM10/23/12 4:41:51 PM
