Janome MC 7700 QCP [13/95] Внимание

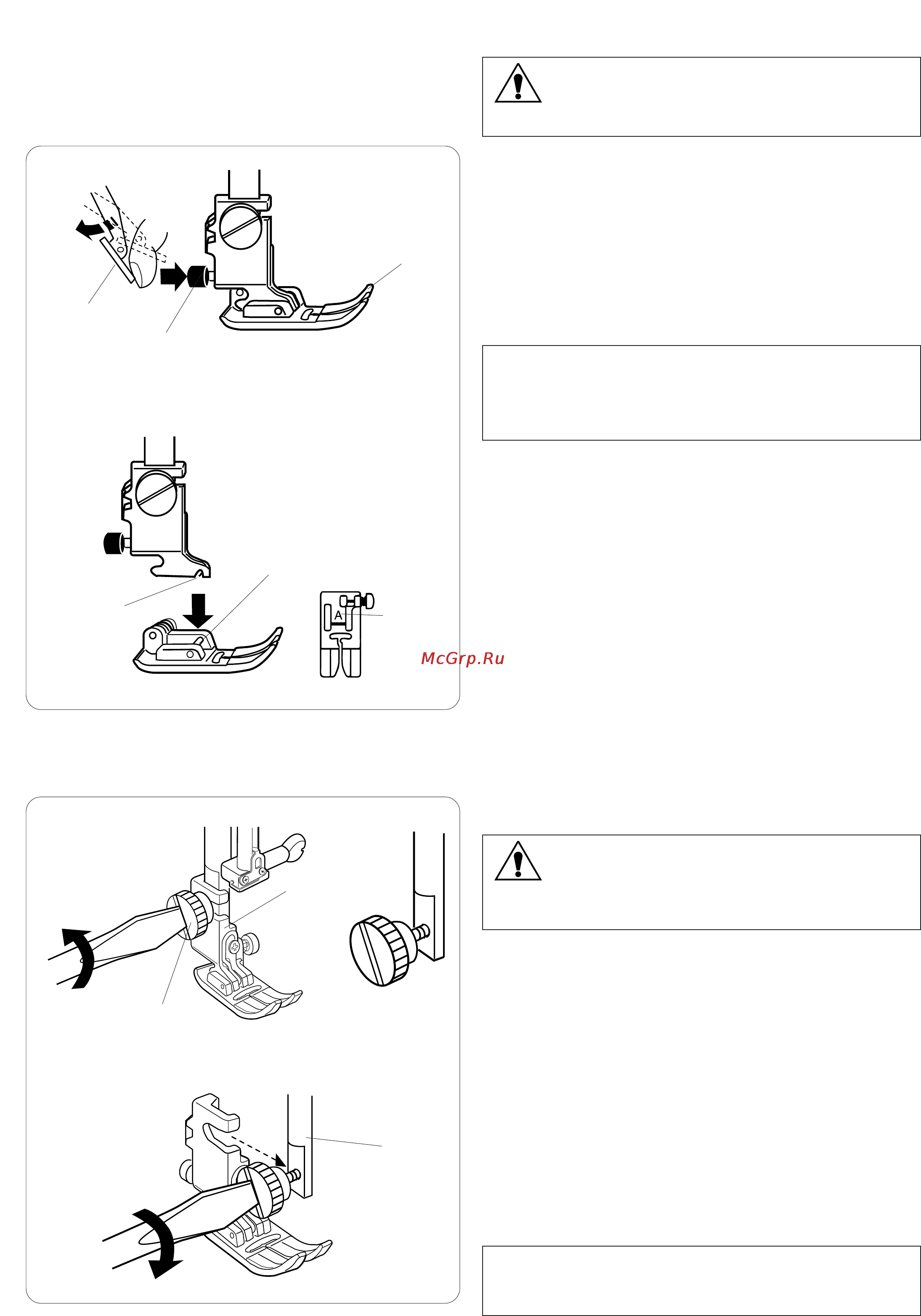

Замена прижимной лапки

ВНИМАНИЕ:

Перед заменой лапки отключите питание машины.

Чтобы отстегнуть лапку:

Поднимите иглу в наивысшее положение и поднимите

рычаг прижимной лапки.

Нажмите на красную кнопку позади держателя лапки.

Прижимная лапка отскочит.

1 Красная кнопка

2 Прижимная лапка

ПРИМЕЧАНИЕ:

Если нажать на красную кнопку мешает устройство

верхнего транспортера, снимите это устройство.

3 Устройство верхнего транспортера

Чтобы пристегнуть лапку:

Расположите выбранную прижимную лапку так, чтобы

стержень лапки находился прямо под выемкой

держателя.

Опустите держатель лапки и пристегните лапку.

На каждой лапке указана буква для легкой ее

идентификации.

4 Выемка

5 Прижимная лапка

6 Буква для идентификации

Установка держателя лапки

ВНИМАНИЕ:

Перед заменой держателя прижимной лапки

отключите питание.

Чтобы снять держатель:

Поднимите прижимной стержень и ослабьте винт

отверткой против часовой стрелки. Снимите держатель.

1 Винт

2 Держатель лапки

Чтобы установить держатель:

Сопоставьте отверстие держателя лапки с отверстием

в прижимном стержне. Вставьте в отверстие винт.

Затяните винт отверткой по часовой стрелке.

3 Прижимной стержень

После установки держателя лапки вставьте иглу

в машину.

ПРИМЕЧАНИЕ:

Если трудно подобраться к винту, опустите

прижимную лапку.
