ENGLISH
19
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
P. CONT
ANT CONT
MUTE
Part list for
installation

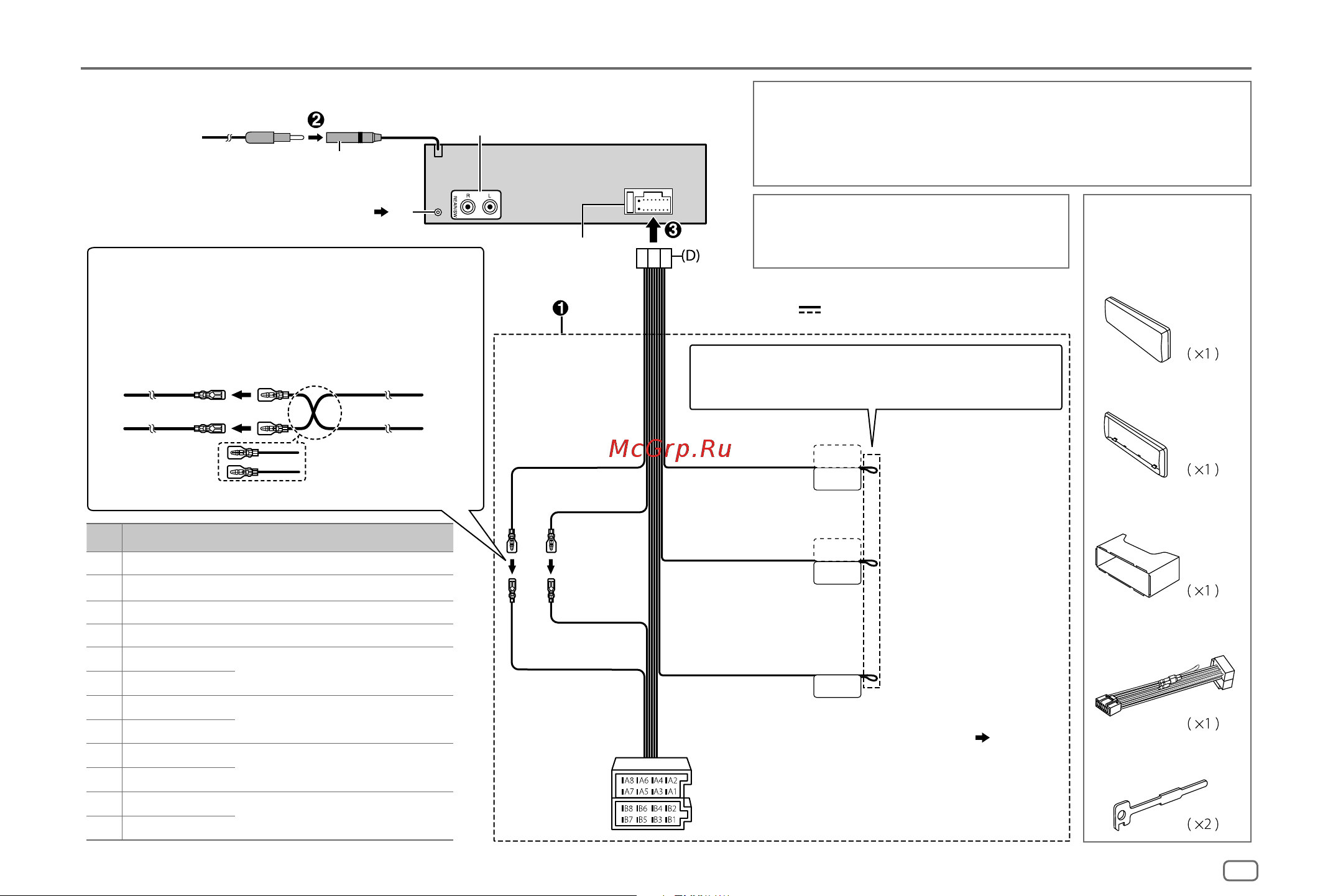

Wiring connection
When connecting to an external amplifier,
connect its ground wire to the car’s chassis to
avoid damaging the unit.
If your car does not have an ISO terminal:
We recommend installing the unit with a commercially available custom wiring
harness specific for your car and leave this job to professionals for your safety.
Consult your car audio dealer.
Pin
Color and function
A4 Yellow : Battery
A5 Blue/White
*
1
:
Power control
A7 Red : Ignition (ACC)
A8 Black : Earth (ground) connection
B1
Purple
]
: Rear speaker (right)
B2
Purple/black
[
B3
Gray
]
: Front speaker (right)
B4
Gray/black
[
B5
White
]
: Front speaker (left)
B6
White/black
[
B7
Green
]
: Rear speaker (left)
B8
Green/black
[
Connecting the ISO connectors on some VW/Audi or
Opel (Vauxhall) automobiles
You may need to modify the wiring of the supplied wiring
harness as illustrated below.
Unit
Vehicle
A7 (Red) Ignition wire (Red)
A4 (Yellow)
Default wiring
Battery wire (Yellow)
Light blue/yellow
(Steering remote
control wire)
To the steering wheel
remote control adapter
Blue/White
*
2
(Power control wire/
Antenna control wire)
Brown
(Mute control wire)
To the power control
terminal when using the
optional power amplifier
or to the antenna control
terminal in the vehicle
To the terminal that
is grounded when the
telephone rings or during
conversation
( 15)
(To connect the Kenwood
navigation system, refer
your navigations manual.)
Yellow (A4)
Red (Ignition wire)
Red (A7)
Yellow (Battery wire)
ISO
connectors
Fuse (10A)
Antenna terminal
Rear/Subwoofer output
INSTALLATION/CONNECTION
If no connections are made, do not let the wire come
out from the tab.
(A)
Faceplate
(C)
Mounting sleeve
(B)
Trim plate
(D)
Wiring harness
(E)
Extraction key
DAB antenna jack
( 5)
NOTE: Total output for Blue/White wire (
*
1
) + (
*
2
)
is 12 V
350mA.
JS_KWD_KMM_DAB403_EN_EN_2.indd 19JS_KWD_KMM_DAB403_EN_EN_2.indd 19 11/3/2016 9:56:46 AM11/3/2016 9:56:46 AM
