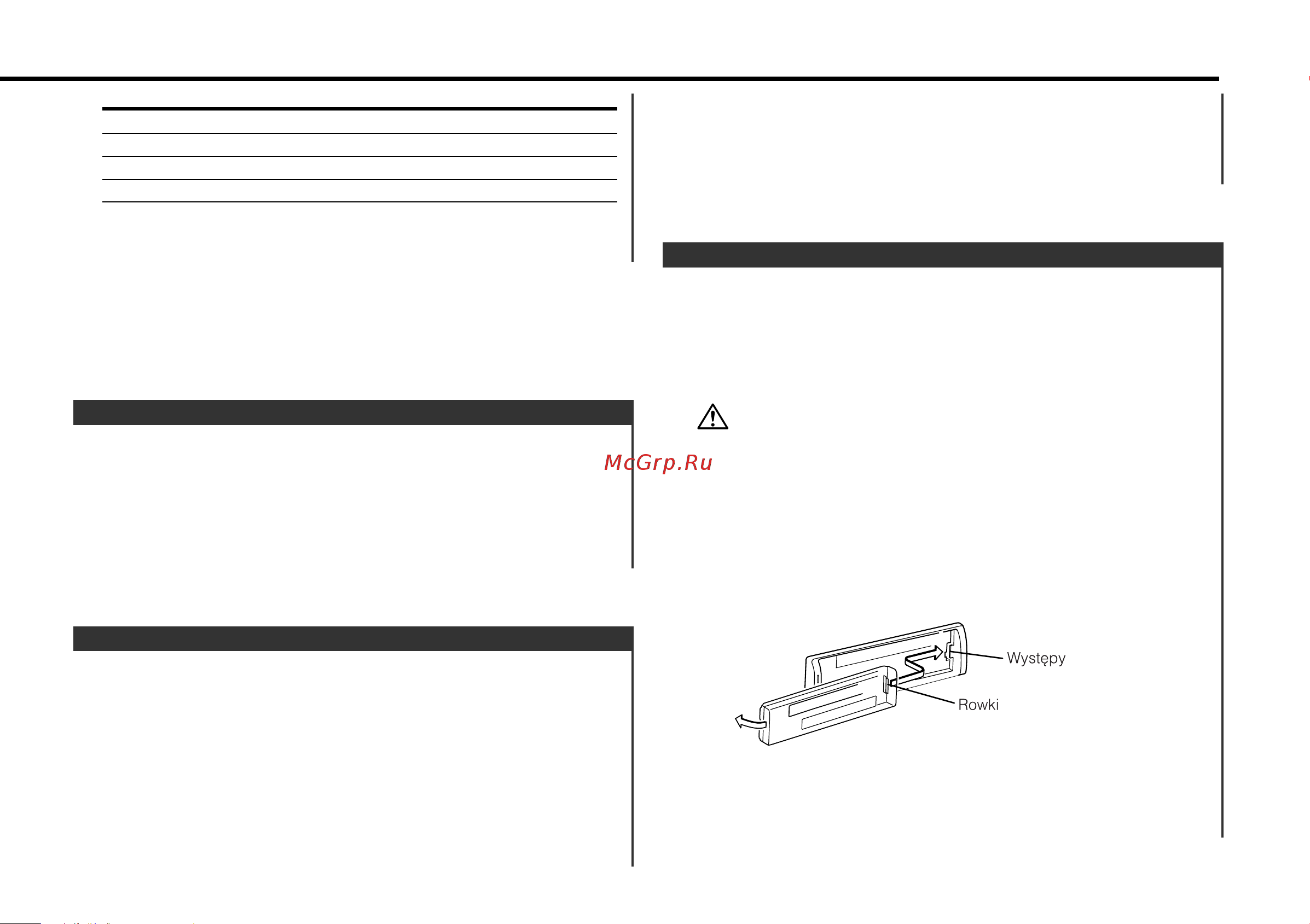

Panel czołowy urządzenia można odłączyć i zabrać ze sobą co może
zniechęcać złodziei.
Odejmowanie panelu czołowego
Naciśnij przycisk zwalniania.
Panel czołowy odblokowuje się umożliwiając jego wyjęcie.
• Panel czołowy jest urządzeniem precyzyjnym i może zostać
uszkodzony wskutek wstrząsów czy uderzeń. Z tych powodów
należy go, po odłączeniu, przechowywać w specjalnym pudełku.
• Nie wystawiaj panelu czołowego ani jego pudełka na
bezpośrednie działanie promieni słonecznych, nadmierne ciepło
czy wilgotność. Unikaj również miejsc nadmiernie zakurzonych
czy narażonych na rozbryzgi wody.
Ponowne podłączenie panelu czołowego
1 Ustaw panel czołowy tak, aby jego rowki zgadzały się z
występami na urządzeniu.
2 Dociśnij panel czołowy aż usłyszysz kliknięcie.
W ten sposób panel czołowy zostaje zablokowany na swoim
miejscu umożliwiając korzystanie z urządzenia.
Panel czołowy zniechęcający złodziei
Nastaw minutę
Naciśnij przycisk [4] lub [¢].
4 Wyjdź z trybu nastawiania zegara
Naciśnij przycisk [CLK].
1 Wybierz zobrazowanie zegara
Naciśnij przycisk [CLK].
2 Wejście do trybu nastawiania zegara
Naciśnij przycisk [CLK] oraz przytrzymaj go przynajmniej przez 2
sekundy.
Pulsuje zobrazowanie zegara.
3 Nastaw godzinę
Naciśnij przycisk [FM] lub [AM].
Nastawianie zegara
Przełączanie wyświetlanych informacji.
Naciśnij przycisk [CLK].
Za każdym naciśnięciem przycisku przełącza się pomiędzy
wyświetlaniem zegara i aktualnym źródłem.
Podczas wyświetlania zobrazowania zegara, wskaźnik zegara
jest włączony.
Przełączanie wyświetlania zegara
Regulowana pozycja Zobrazowanie Zakres
Poziom tonów niskich "BAS" –4 — +4
Poziom tonów wysokich "TRE" –4 — +4
Wyrównanie "BL" Lewy 15 — Prawy 15
Ściszanie "FD" Tylny 15 — Przedni 15
5 Wyjście z trybu sterowania dźwiękiem
Naciśnij przycisk [A.ADJ].
— 23 —
