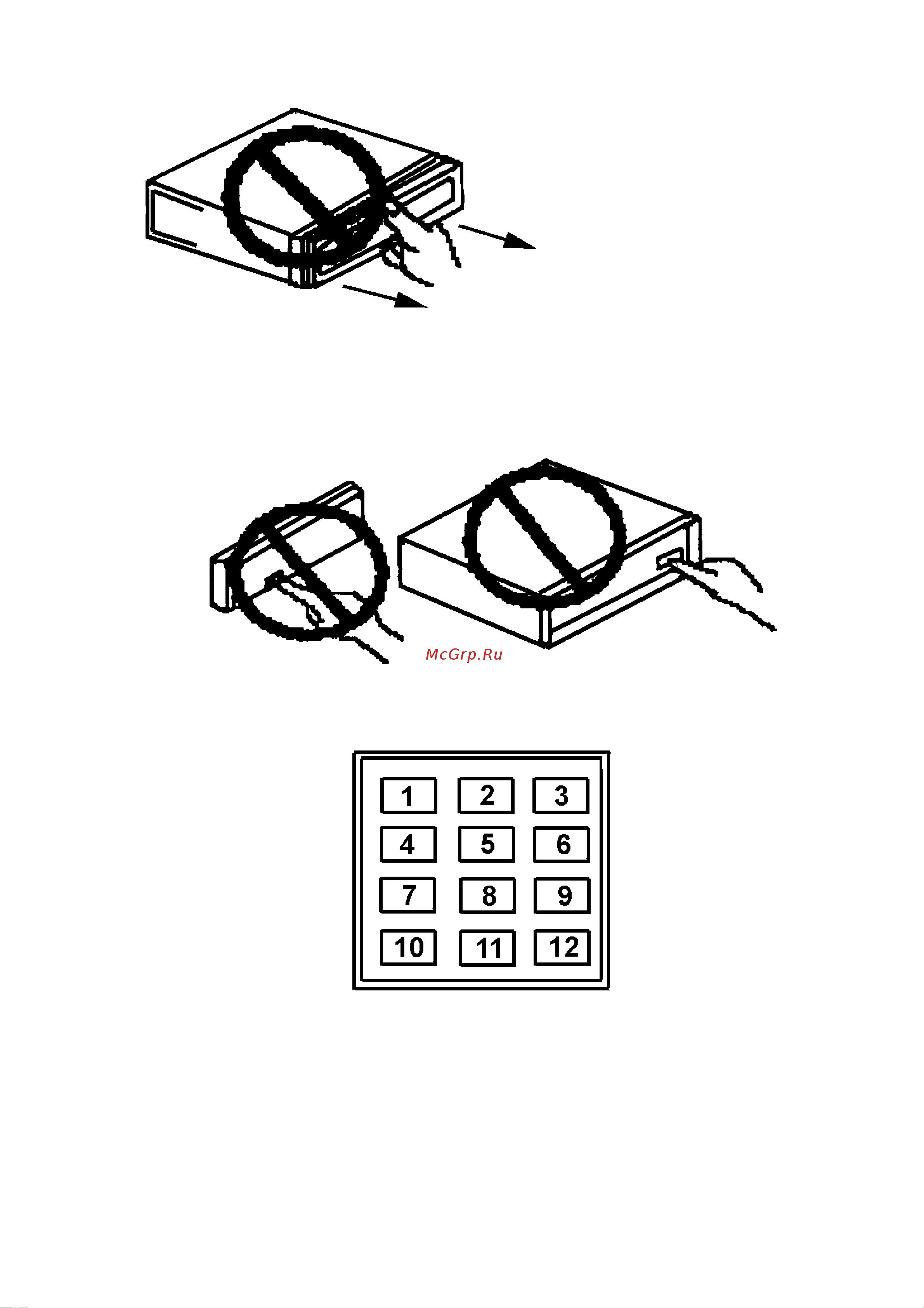

Осторожно

• Не прилагайте чрезмерное уси-

лие при отсоединении передней

панели автомагнитолы.

• Не нажимайте сильно на дис-

плей передней панели авто-

магнитолы.

• Не подвергайте переднюю па-

нель сильным ударам.

• Не подвергайте переднюю па-

нель сильному нагреванию или

воздействию прямых солнечных

лучей.

• Не используйте бензин, растворители или другие летучие жидкости для очистки передней

панели.

• Никогда не разбирайте переднюю панель.

• Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и

автомагнитоле (если контакты загрязнятся, используйте для их очистки чистую сухую

ткань).

Схема подключения проводов

1. Оранжевый: Память (+12 В к аккумуляторной батарее)

2. Черный: "Масса"

3. Красный: Питание (+12 В при включенном зажигании)

4. Зеленый: Правый передний динамик (+)

5. Зелено-черный: Правый передний динамик (-)

6. Желтый: Автоматическая антенна

7. Синий: Левый передний динамик (+)

8. Коричневый: Левый задний динамик (+)

9. Коричнево-черный: Левый задний динамик (-)

10. Сине-черный: Левый передний динамик (-)
