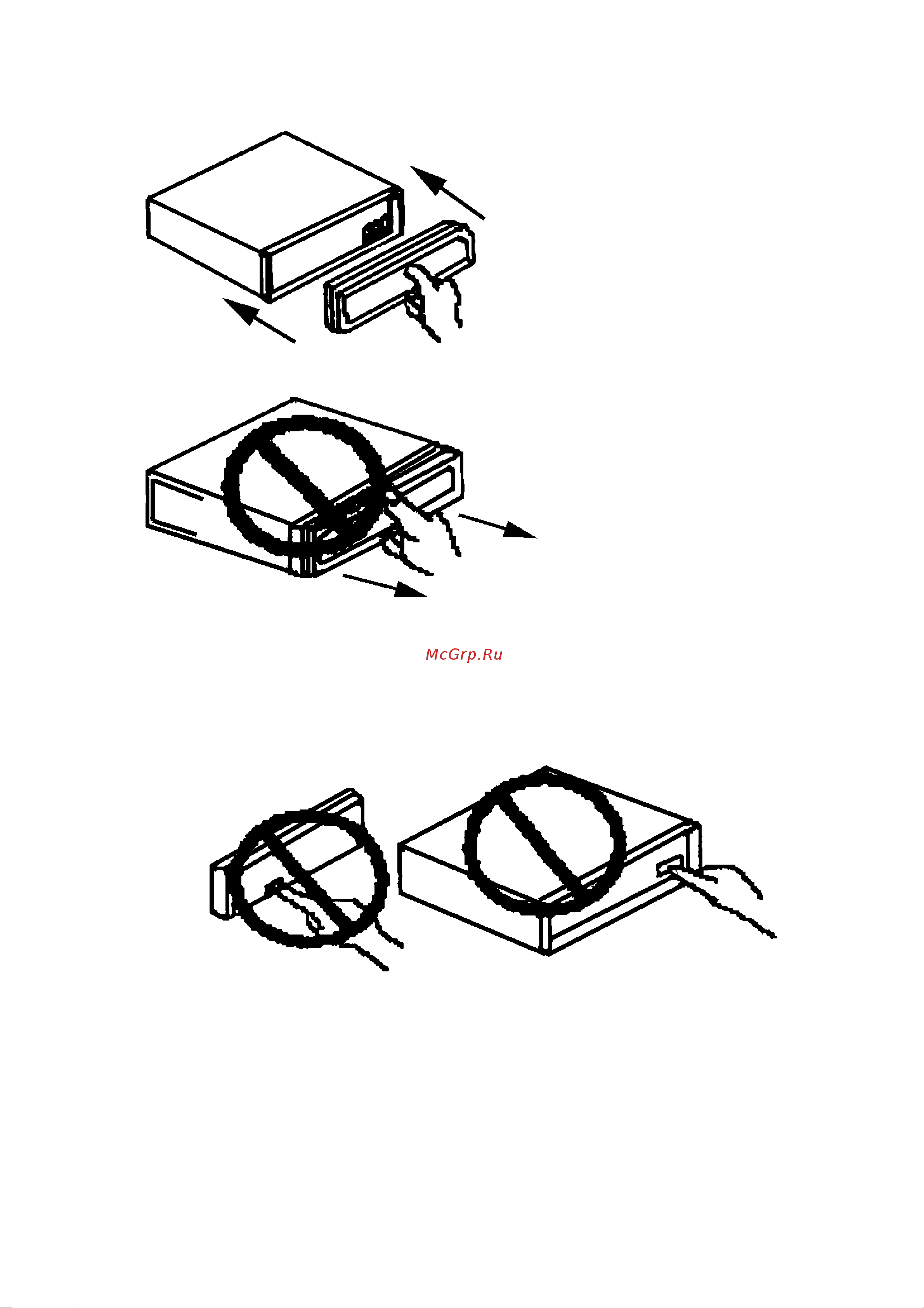

Установка передней панели на место

1. Убедитесь, что внутренняя крышка

автомагнитолы закрыта.

2. Прижмите переднюю панель к корпусу

автомагнитолы. Следите при этом,

чтобы не нажать на какую-либо кнопку

или дисплей, находящиеся на передней

панели автомагнитолы.

Осторожно

• Не прилагайте чрезмерное

усилие при отсоединении

передней панели

автомагнитолы.

• Не нажимайте сильно на

дисплей передней панели

автомагнитолы.

• Не подвергайте переднюю

панель сильным ударам.

• Не подвергайте переднюю

панель сильному нагреванию

или воздействию прямых

солнечных лучей.

• Не используйте бензин, растворители или другие летучие жидкости для очистки передней

панели.

• Никогда не разбирайте переднюю панель.

• Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и

автомагнитоле (если контакты загрязнятся, используйте для их очистки чистую сухую

ткань).

Схема подключения проводов

1. Оранжевый: Память (+12 В к аккумуляторной батарее)

2. Черный: "Масса"

3. Красный: Питание (+12 В при включенном зажигании)

4. Зеленый: Правый передний динамик (+)

5. Зелено-черный: Правый передний динамик (-)

6. Желтый: Автоматическая антенна

7. Синий : Левый передний динамик (+)

8. Коричневый: Левый задний динамик (+)

9. Коричнево-черный: Левый задний динамик (-)
