5

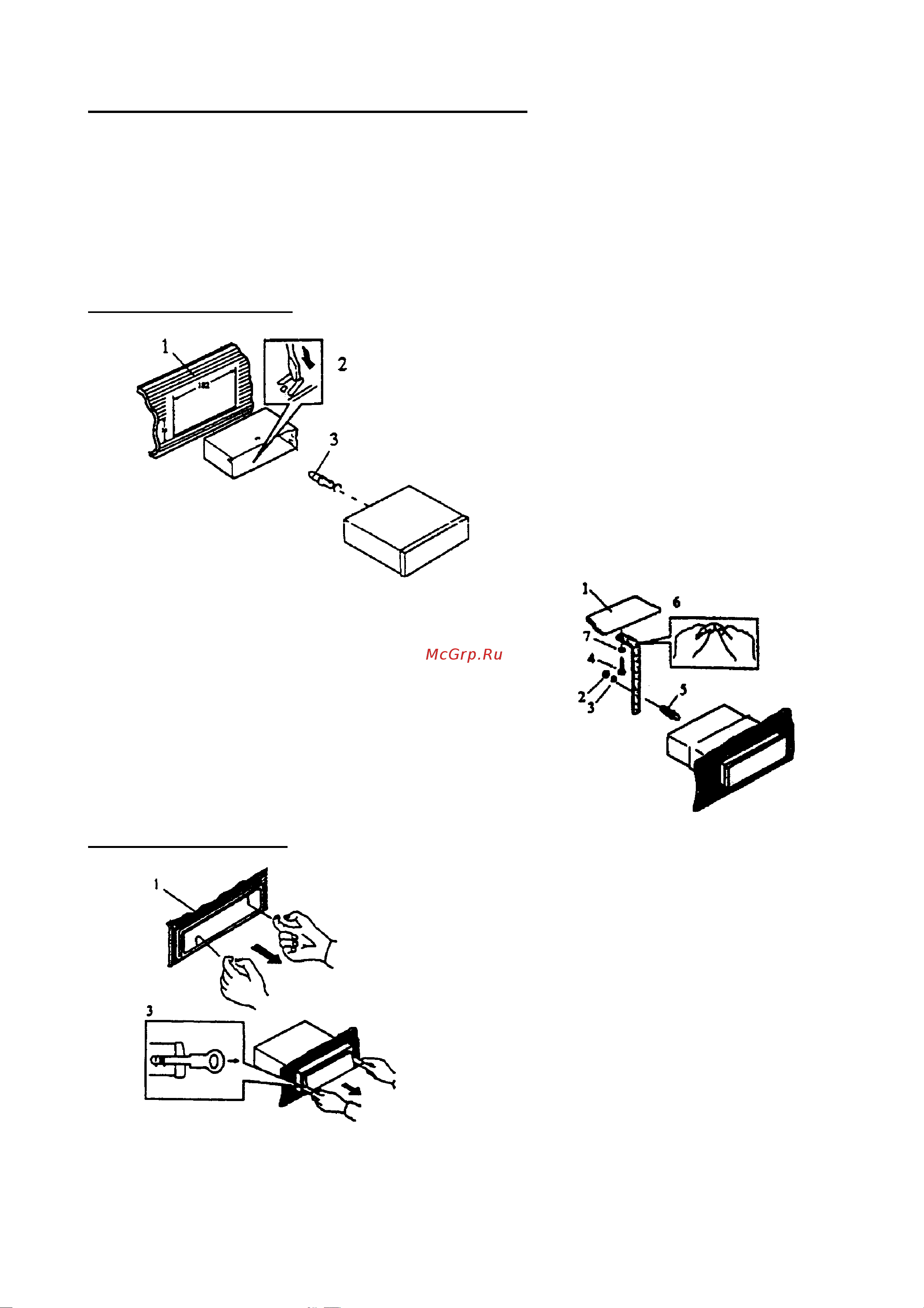

Два варианта установки автомагнитолы
Существует два варианта установки автомагнитолы. При использовании первого варианта
автомагнитола устанавливается в приборную панель автомобиля спереди, а при использовании
второго варианта автомагнитола устанавливается сзади передней панели (автомагнитола
устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются
резьбовые отверстия на боковых панелях автомагнитолы). Более подробно оба варианта установки
автомагнитолы описываются в данном руководстве ниже.
Первый вариант установки автомагнитолы
Установка автомагнитолы
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха
автомагнитолы в приборную панель
автомобиля, выберите на кожухе те
металлические язычки, которые
соответствуют толщине приборной
панели, и отогните их, чтобы
зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части автомагнитолы
обязательно используйте металлическую планку.
Металлическая планка может быть согнута руками под
желаемым углом.
7. Плоская шайба.
Удаление автомагнитолы
1. Декоративная рамка.
2. Вставьте пальцы в выемки на передней стороне
рамки и вытяните рамку на себя. (При установке
декоративной рамки на место направьте сторону
с выемками вниз и установите рамку.)
3. Съемник.
Вставьте съемники, входящие в комплект
автомагнитолы, в пазы на обеих сторонах
устройства, как показано на рисунке, чтобы они
зафиксировались со щелчком. Для того, чтобы
вынуть автомагнитолу из приборной панели
автомобиля, потяните за съемники на себя.
Второй вариант установки автомагнитолы
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся
на боковых панелях автомагнитолы.
