Процедура установки

Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер

устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD-

ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радио-

приемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD-

ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном

руководстве

ниже.

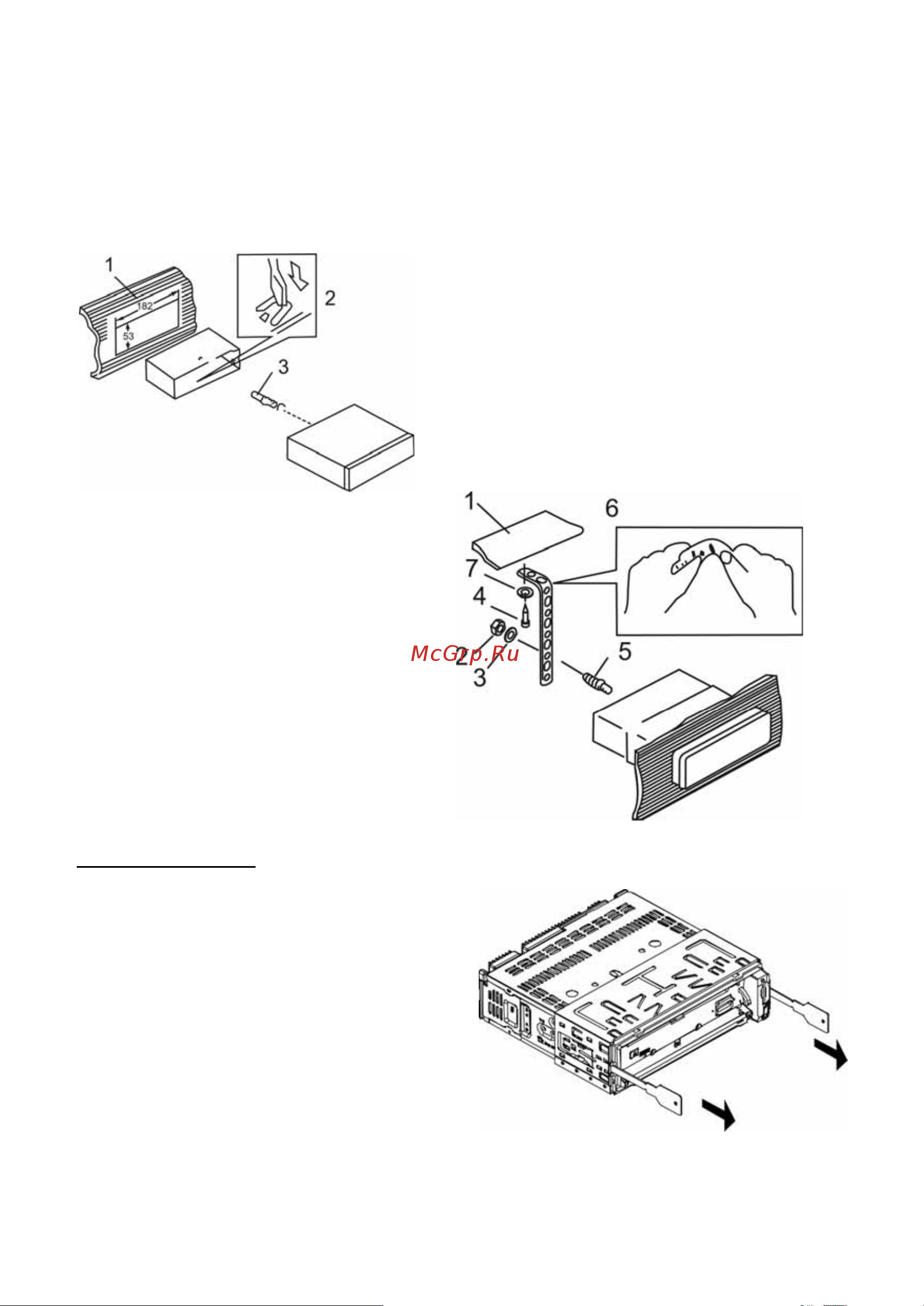

Первый вариант установки CD-ресивера

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха CD-ресивера в приборную

панель автомобиля, выберите на кожухе те метал-

лические язычки, которые соответствуют толщине

приборной панели, и отогните их, чтобы зафиксиро-

вать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х

25 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части CD-ресивера

обязательно используйте металлическую

планку. Металлическая планка может быть

согнута руками под желаемым углом.

7. Плоская шайба.

Удаление CD-ресивера

1. Вставьте пальцы в выемки на передней стороне

рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект CD-

ресивера, в пазы на обеих сторонах устройства,

как показано на рисунке, чтобы они зафиксиро-

вались со щелчком.

3. Для того, чтобы вынуть CD-ресивер из приборной

панели автомобиля, потяните за съемники на

себя.
