25
Установка
RU
Подсоединение антенны и видеомагнитофона
• Используйте прилагаемый кабель питания (тип
C-6
или тип BF, см. стр. 20).
• Для подсоединения антенны используйте прилагаемый коаксиальный кабель.
Не включайте штепсельную вилку в розетку, пока не будут выполнены все соединения.
• Более подробные сведения о подсоединении видеомагнитофона см. в разделе “Подключение
дополнительного оборудования” на стр. 61.
• Обратите внимание на то, что некоторые кабели с разъемами Scart могут не соответствовать разъему на
телевизоре.
OUT IN
Видеомагнитофон
Подсоедините
прилагаемый коаксиальный
кабель.
Подсоедините прилагаемый
кабель питания (тип C-6 или тип
BF, с заземлением).
Кабель с разъемами Scart приобретается отдельно.

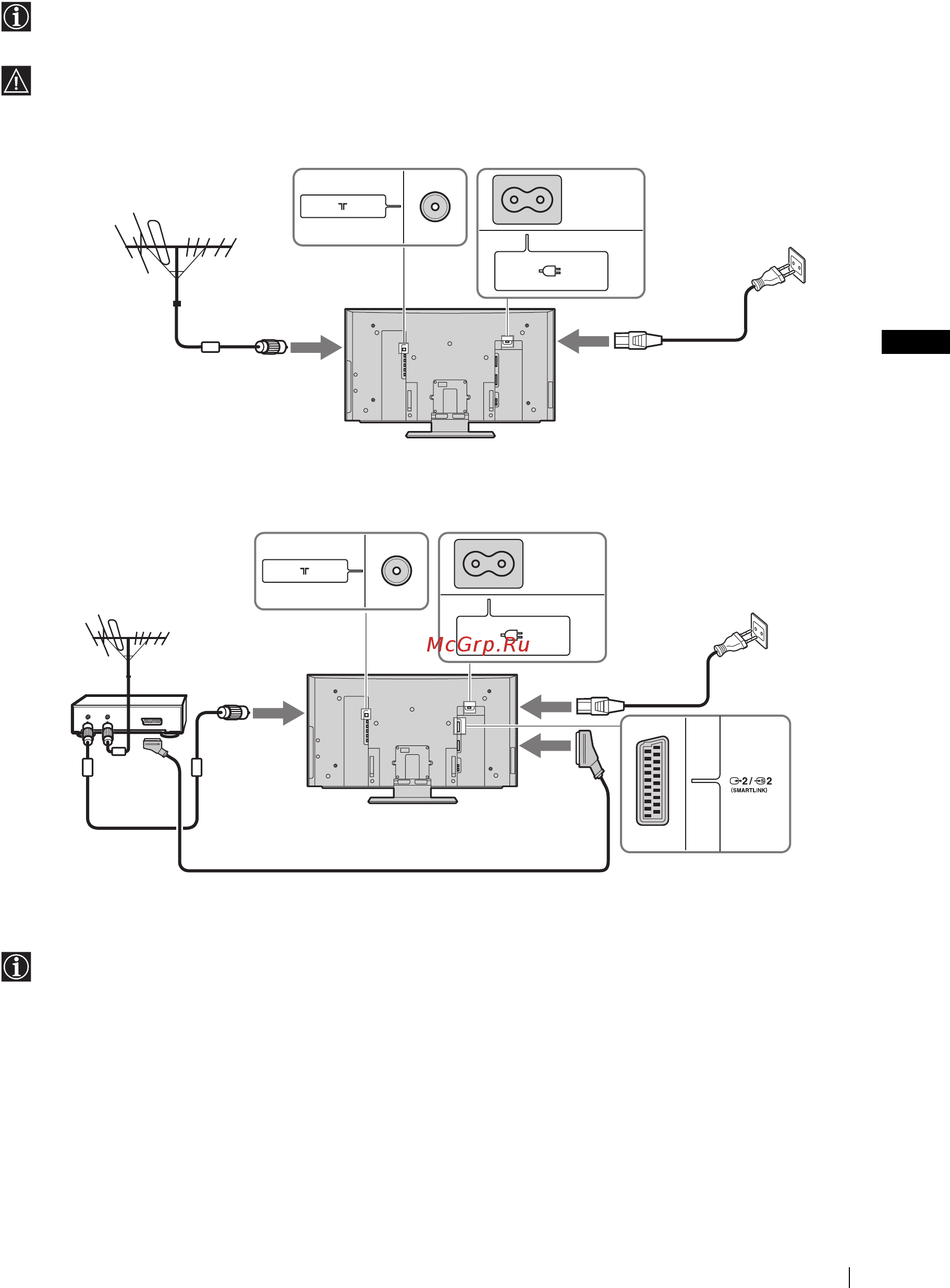

Подсоединение антенны
Подсоедините
прилагаемый кабель
питания (тип C-6 или
тип BF, с заземлением).
Подключение антенны к видеомагнитофону
(продолжение на следующей странице)
