Ïîäêëþ÷åíèå óñòðîéñòâ

Примечание:

• Это устройство предназначено для работы от автомобильного аккумулятора 12 В с

заземлением минус на массе. Перед установкой устройства в автомобиль, грузовик

или автобус, проверьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом эксплуатации

отсоедините кабель аккумулятора -.

• Для получения более подробной информации о подключении усилителя мощности и

прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще-

ствите подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-

мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-

таллическими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-

щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направляю-

щие сидений. Не прокладывайте проводку в местах, подверженных воздействию вы-

сокой температуры, например, возле обогревателя. Если изоляция на проводке рас-

правилась или износилась, существует опасность короткого замыкания на корпус

автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключения к ак-

кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасно-

му замыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра-

ботать при необходимости.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля

питания и приложив конец к проводу. Емкость провода будет превышена, что приве-

дет к выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и ука-

занный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите

проводку громкоговорителей таким образом, чтобы они были непосредственно за-

землены, и не объединяйте левый и правый - контакты громкоговорителей.

• Громкоговорители, подключаемые к этому устройству, должны отличаться высокой

мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громко-

говорителей с выходной мощностью и/или сопротивлением, отличным от указанных,

может привести к возгоранию или повреждению громкоговорителей.

• Когда включен источник сигнала этого устройства, по синему/белому проводу выво-

дится управляющий сигнал. Подключите этот провод к проводу дистанционного уп-

равления внешним усилителем мощности или к разъему управления автономной ан-

тенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован антенной,

закрепленной на стене подключите этот провод к разъему подачи питания на привод

антенны.

• При использовании дополнительного усилителя с этой системой, не подключайте

синий/белый провод к разъему питания усилителя. Также не подключайте синий/бе-

лый провод к разъему питания автономной антенны. Такое подключение может при-

вести к чрезмерному потреблению тока и неправильному функционированию.

• Для избежания короткого замыкания заклейте концы неподключенных проводов изо-

ляционной лентой. В особенности это относится к неиспользуемым контактам гром-

коговорителя. Если эти контакты не будут заизолированы, существует возможность

короткого замыкания.

• Для предотвращения неправильного подключения, входная сторона разъема IP-BUS

окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того же

цвета.

• Если это устройство установлено в автомобиле, не оборудованном положением АСС

(дополнительные устройства) на переключателе зажигания, красный провод этого

устройства должен быть подключен к разъему, спаренному с включением/выключе-

нием зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться,

если Вы отлучитесь от автомобиля на несколько часов.

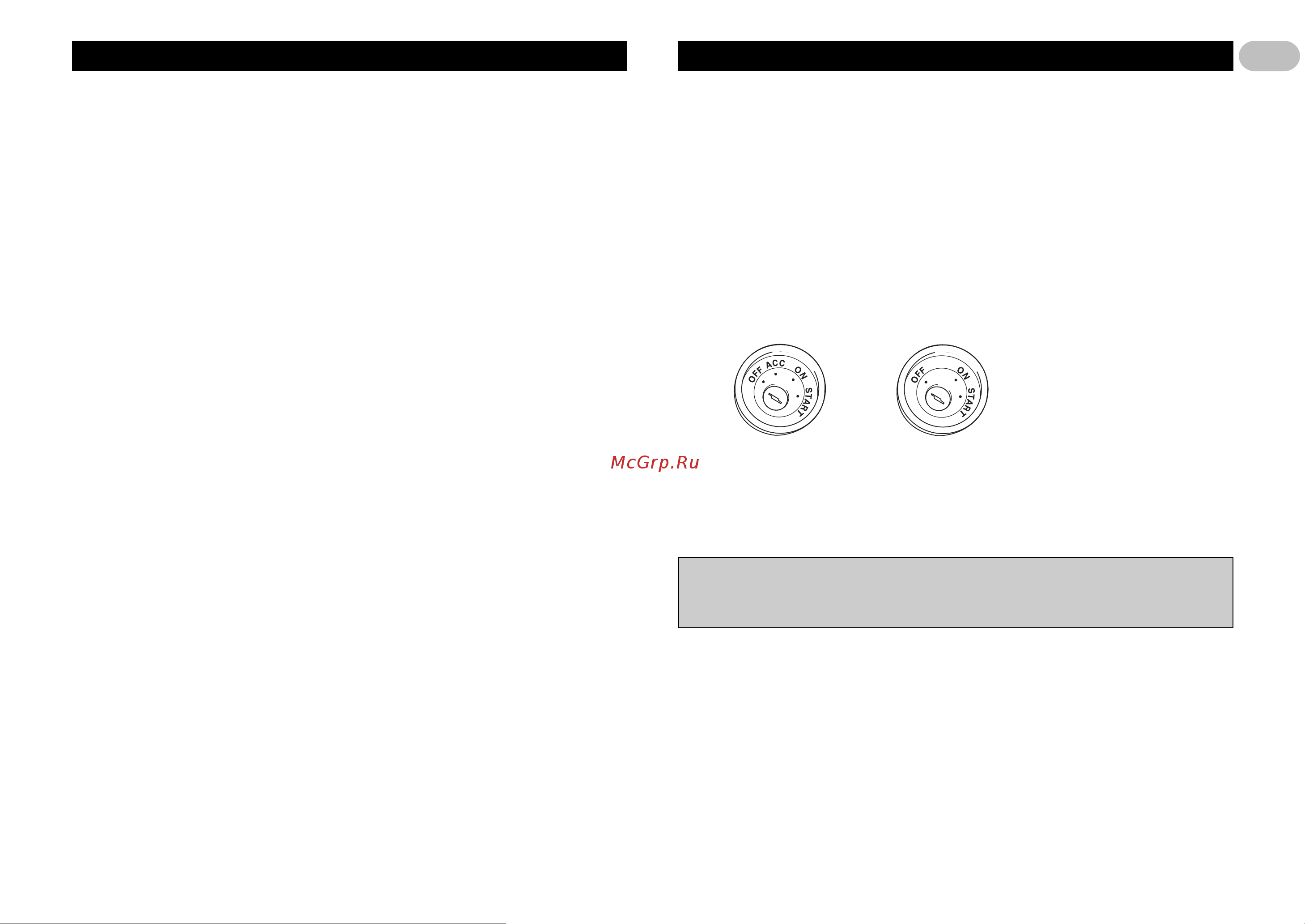

Положение АСС

Нет положения АСС

• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от

устройств, работающих на высоком напряжении, например, усилителей.

Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-

ствует опасность повреждения устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-

вода других устройств, даже если они имеют те же функции. При подключении это-

го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации

для обоих устройств и соедините провода, имеющие одинаковые функции.
