28
Установка

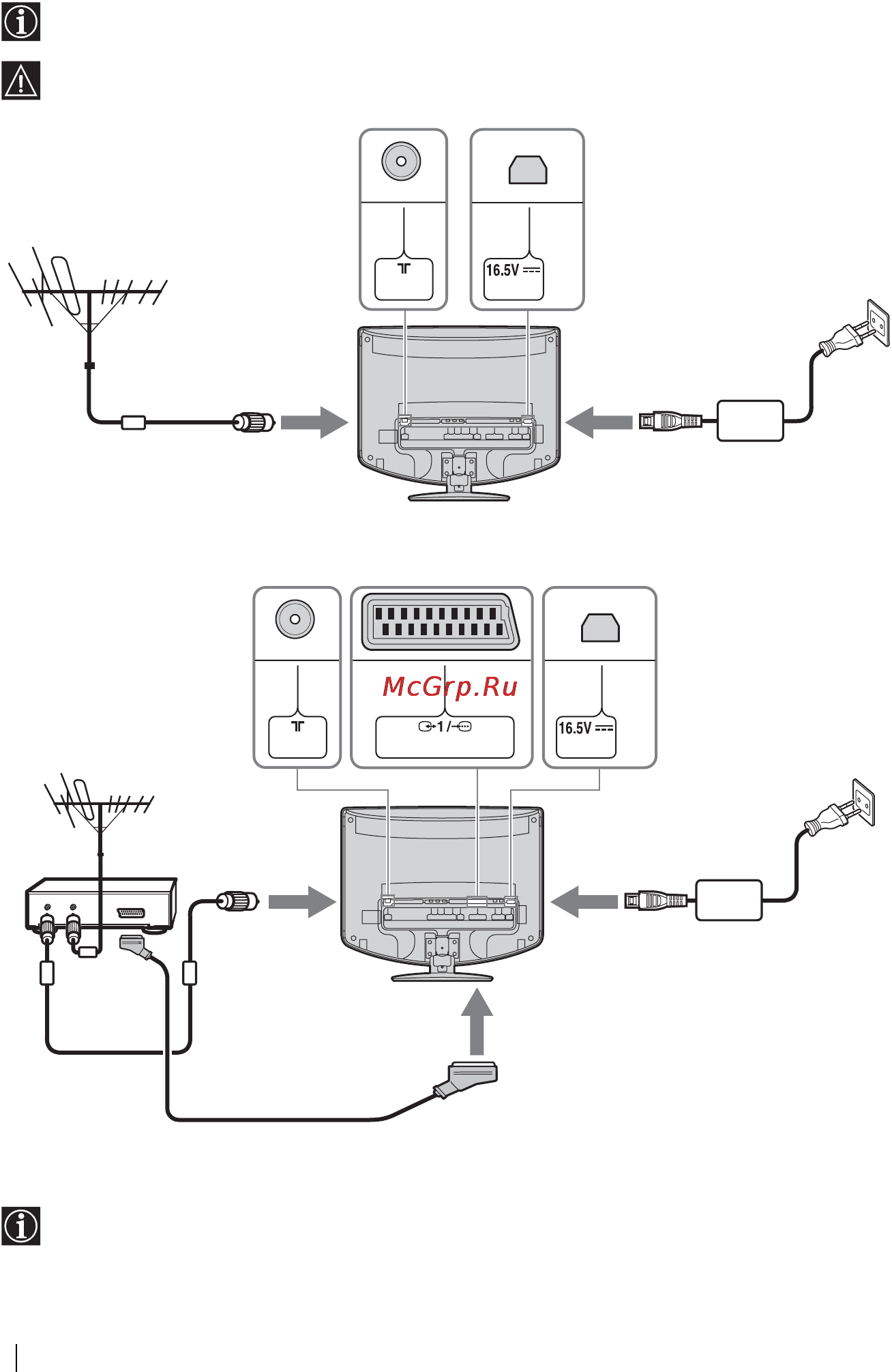

Подсоединение антенны и видеомагнитофона
• Используйте прилагаемый кабель питания (тип C-6 или тип BF, см. стр. 21).
• Для подсоединения антенны используйте прилагаемый коаксиальный кабель.
Не включайте штепсельную вилку в розетку, пока не будут выполнены все
соединения.
• Более подробные сведения о подсоединении видеомагнитофона см. в разделе
“Подключение дополнительного оборудования” на стр. 53.
• Обратите внимание на то, что некоторые кабели с разъемами Scart могут не
соответствовать разъему на телевизоре.
OUT IN
Видеомагнитофон
Подсоедините прилагаемый
коаксиальный кабель.
Подсоедините
прилагаемый
кабель питания
(тип C-6 или тип
BF, с заземлением)
и прилагаемый
адаптер
переменного тока.
Кабель с разъемами Scart приобретается отдельно.
Подсоединение антенны
Подсоедините
прилагаемый кабель
питания (тип C-6 или
тип BF, с
заземлением) и
прилагаемый адаптер
переменного тока.
Подключение видеомагнитофона с антенным входом
