строя ресивер (привести к сбоям в работе) или по-
вредить электрическую систему автомобиля.
Порядок установки аппарата
Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.

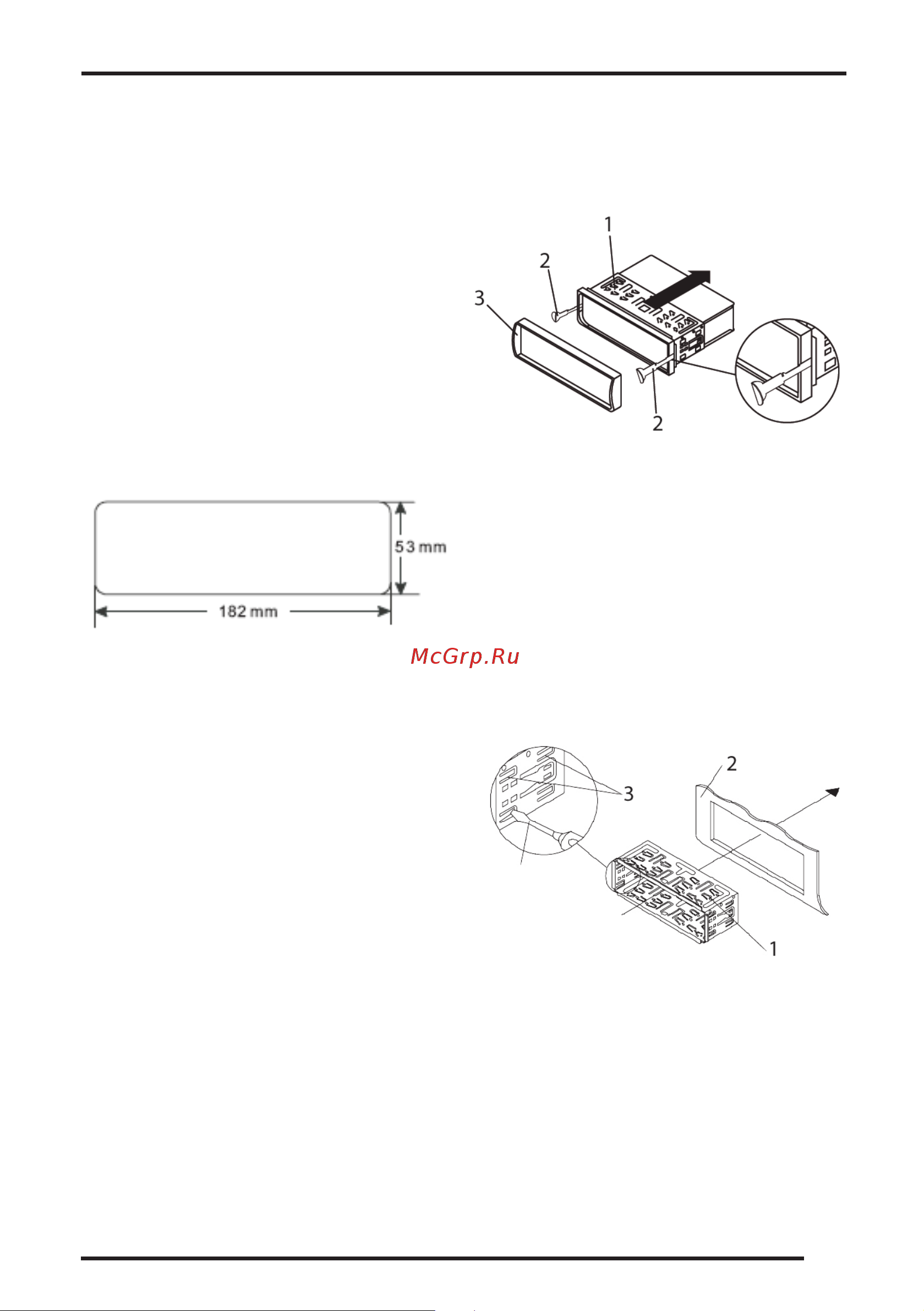

Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсое-
дините провод от «-» клеммы аккумулятора
автомобиля.
2. Отсоедините провода и антенну, если она ис-
пользовалась для пробного включения.
3. Нажмите кнопку снятия передней панели и
снимите переднюю панель (см. раздел «Уста-
новка и снятие передней панели»).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в ком-
плект поставки ресивера, в пазы на боковых
поверхностях передней панели. Извлеките ре-
сивер из монтажной рамы.
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из монтажной
рамы.
1. Монтажная рама
2. Ключи
3. Обрамление
6. Вставьте монтажную раму (без ресивера) в от-
сек приборной панели и отогните «язычки»
при помощи отвертки. Не все «язычки» подхо-
дят под размер приборной панели автомоби-
ля, выберите наиболее подходящие.
4
1. Монтажная рама
2. Приборная панель
3. Язычки
4. Отвертка
7. Подсоедините к проигрывателю разъемы пи-
тания и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода ни-
где не пережаты.
5
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
